5系MSO Low Profile示波器MSO58LP,MSO58LPGSA

型号:	MSO58LP, MSO58LPGSA

索取资料及报价

产品介绍

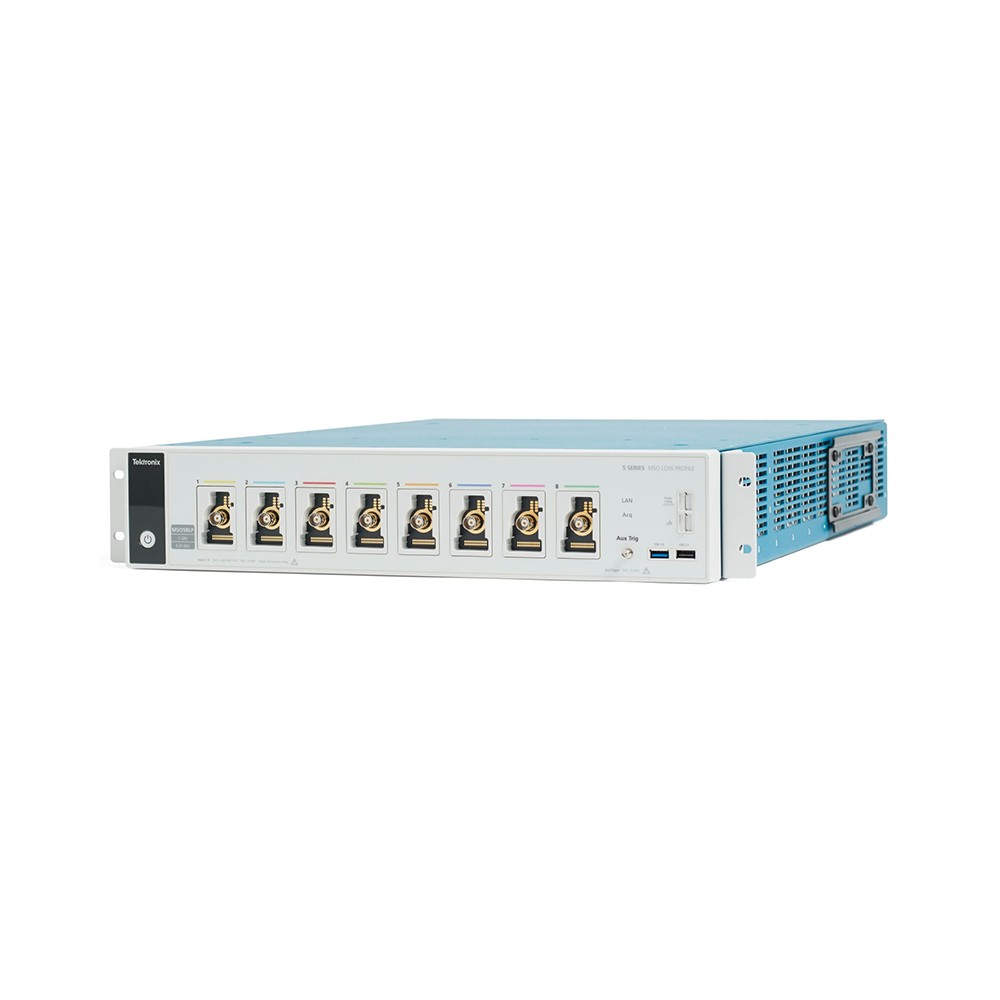

在需要高通道密度的应用中，5系MSO Low Profile示波器树立全新性能标准。这款高速数字示波器采用12位模数转换器，在紧凑的封装中提供8个输入通道（加上AUX Trig），仅3.5英寸高（2U）。

5 系列 MSO 紧凑型基于 5 系列 MSO 台式平台。台式 5 系列 MSO 采用创新的捏拉-滑动-缩放触摸屏用户界面、业内***高清显示器以及 4 个、6 个或 8 个 FlexChannel® 输入或八个数字逻辑输入（使用 TLP058 逻辑探时头），各 FlexChannel 输入供您测量单个模拟通道波形，显示模拟输入的频谱视图与同时显示模拟和频谱视图（各域有单独采集控件）。5 系列 MSO 可以随时迎接当今及未来最棘手的挑战。它为性能、分析和整体用户体验设立了新的标准。

与台式 5 系列 MSO 一样，紧凑型仪器提供了多个 FlexChannel 输入、一个选配的任意波形/函数发生器输出、一台内置数字电压表和触发频率计数器。此外，如果您插入外部触控监视器，您可以像台式 5 系列 MSO 一样获得颠覆式的手势滑动缩放用户体验。

	无需添加机架，进行更多的测试利用传统示波器的现有机架空间可将通道数增加 6 倍。 5 系列紧凑型混合信号示波器在仅仅 2U 空间，能提供 8 条通道加一个辅助触发输入信道（每条信道的成本较低）。每条 FlexChannel™ 输入通道均可作为 1 条模拟通道或 8 条数字通道。

高保真度捕获与优质数据

凭借 1 GHz 模拟带宽、所有通道高达 6.25 GS/s 的采样率和 125 M 记录长度，5 系列紧凑型混合信号示波器具有捕获准确波形数据且保持**信号完整度的性能。

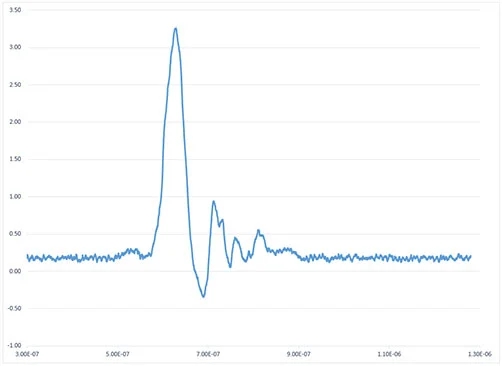

在使用 12 位垂直分辨率和 1 GHz 的 7.6 位 ENOB 可以了解更多信号细节

12 位模数转换器 (ADC) 的垂直分辨率是传统 8 位 ADC 的 16 倍。对于叠加在大信号上的微小信号，也能测量到信号的细节。

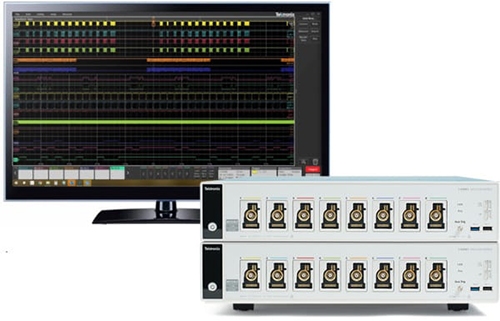

同步多个高速数字化仪

将两个远程数字化仪转变成一台虚拟仪器。发现、搜索和分析比以往任何时候都多的通道。

同时查看所有通道

重新排列或分组通道

无限的自动测量

轻松以太网接入

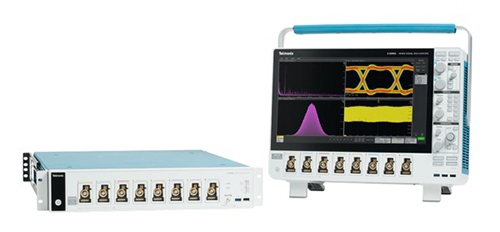

轻松应对从设计到制造测试的转换

在生产阶段使用设计阶段开发的相同软件和测试程序，以此减少不必要的工作。使用台式 5 系列 MSO 及其 15.6 英寸的高清显示器结合手势-滑动-缩放触摸屏进行设计验证。然后，在生产阶段使用紧凑型产品执行完全相同的测试。通过 5 系列内置命令转换器，可响应旧命令，无需更改代码即可替换旧仪器。

MSO58LP、MSO58LPGSA 主要技术参数

型号	MSO58LP、MSO58LPGSA
FlexChannel 输入通道	8
最大模拟通道数	8
最大数字通道数（带可选逻辑探头）	64
带宽（计算的上升时间）	1 GHz (400 ps)
DC 增益精度	50 Ω：±1.0%，(±2.0% @ ≤ 1 mV/div)，±0.5% 的满刻度，（±1.0% 的满刻度 @ 1 mV/Div 和 500 μV/Div 设置） 1 MΩ：±1.0%，(±2.0% @ ≤ 1 mV/div)，±0.5% 的满刻度，（±1.0% 的满刻度 @ 1 mV/Div 和 500 μV/Div 设置）
ADC 分辨率	12 位
垂直分辨率	8 位 @ 6.25 GS/s 12 位 @ 3.125 GS/s 13 位 @ 1.25 GS/s (High Res) 14 位 @ 625 MS/s（高分辨率） 15 位 @ 312.5 MS/s（高分辨率） 16 位 @ ≤125 MS/s（高分辨率）
采样率	在所有模拟/数字通道上 6.25 GS/s（160ps 分辨率）
记录长度	所有模拟/数字通道上高达 500 M 样点
波形捕获速率	>500,000 wfms/s
任意波形/函数发生器（可选）	13 种预先定义的波形类型，高达 50 MHz 输出，50 MHz 波形生成波形类型：任意波形、正弦波、方波、脉冲、锯齿波、三角波、DC 电平、高斯、洛伦兹、指数上升/下降、Sin(x)/x、随机噪声、半正矢曲线、心电图
DVM	4 位 DVM（产品注册后免费）
触发频率计数器	8 位频率计数器（产品注册后免费）
标准触发类型	边沿，脉冲宽度，欠幅，超时，窗函数，逻辑，建立时间和保持时间，上升/下降时间，并行总线，序列，可视触发，视频（可选），射频对时间（可选）辅助触发 ≤5 VRMS，50Ω，200 MHz（仅于边沿触发）
标准分析	测量：36 频谱视图频域分析，独立控制频域和时域射频对时间光迹（幅度、频率、相位） FastFrameTM：分段内存采集模式，最大触发速率 > 5,000,000 个波形/秒图：时间趋势、直方图、频谱和相位噪声数学：基本波形代数、FFT 和高级公式编辑器搜索: 搜索任何触发标准抖动：TIE 和相位噪声
选配分析1	高级抖动和眼图分析用户定义的过滤高级频谱视图射频对时间光迹（幅度、频率、相位）数字电源管理模板/极限测试高级功率测量和分析
选配串行总线触发，解码和分析1	I2C、SPI、eSPI、I3C, RS-232/422/485/UART、SPMI、SMBus、CAN、CAN FD、LIN、FlexRay、SENT、PSI5、CXPI、汽车以太网、MIPI C-PHY、MIPI D-PHY、USB 2.0、eUSB2、以太网、EtherCAT、音频、MIL-STD-1553、ARINC`429、Spacewire、8B/10B、NRZ、曼彻斯特、SVID、SDLC、1-Wire、MDIO
数字电压表2	4 位 AC RMS、DC 和 DC+AC RMS 电压测量
视频显示输出	高清 (1920 x 1080) 分辨率视频输出
连接性	USB 主控（6 端口），USB 3.0 设备（1 端口），LAN（10/100/1000 Base-T 以太网），显示器端口，DVI-D，VGA e*Scope® 使用标准网络浏览器，通过网络连接远程查看和控制示波器
操作系统	封闭嵌入式操作系统
保修	3 年（标配）
尺寸	标配 2U 机架安装套件 87.3 mm（3.44 英寸）高 x 432 mm（17.01 英寸）宽 x 621.5 mm（24.74 英寸）高
重量	12.7 kg（28 磅）

MSO58LP、MSO58LPGSA订货信息

使用下面的信息，根据测量需求选择相应的仪器和选项。

第 1 步

首先选择所需的 5 系列紧凑型数字化仪混合信号示波器 (MSO) 模型。

型号	说明
MSO58LP BW-1000RL	紧凑型数字化仪混合信号示波器；1 GHz 带宽；8 个 125 M 记录长度的 FlexChannel
MSO58LPGSA BW-1000RL	紧凑型数字化仪混合信号示波器；1 GHz 带宽；8 个 125 M 记录长度的 FlexChannel；符合《贸易协定法》(TAA)

每个型号包括

已安装机架安装附件
安装和安全手册（翻译成英语、日语、简体中文）
嵌入式帮助
电源线
校准证书，可溯源美国国家计量学会和 ISO9001/ISO17025 质量体系认证标准
三年保修，涵盖仪器上的所有部件和人工。

第 2 步

增加仪器功能

仪器功能可以在购买仪器时订购，也可以作为升级套件订购。

仪器选项	内置功能
5-RL-250M型	将记录长度从 125M 点/通道扩展到 250 M 点/通道
5-RL-500M型	将记录长度从 125M 点/通道扩展到 500 M 点/通道
5-AFG	增加任意/函数发生器
5-SEC 9	增加增强安全功能，支持仪器解密及使用密码启用和禁用所有 USB端口和固件升级。

第 3 步

增加选配串行总线触发、解码和搜索功能

选择串行分析选项，进而选择当前所需的串行支持。可在以后再购买升级套件，进行升级。

仪器选项	受支持串行总线
5-SRAERO	Aerospace（MIL-STD-1553，ARINC 429）
5-SRAUDIO	音频（I2S、LJ、RJ、TDM）
5-SRAUTO	汽车（CAN、CAN FD、LIN、FlexRay 和 CAN 符号解码）
5-SRAUTOSEN	汽车传感器 (SENT)
5-SRCOMP	计算机 (RS-232/422/485/UART)
5-SRCXPI	CXPI（仅限解码和搜索）
5-SRDPHY	MIPI D-PHY（仅限 DSI-1、CSI-2 解码和搜索）
5-SREMBD	嵌入式（I2C、SPI）
5-SRENET	以太网（10BASE-T、100BASE-TX）
5-SRESPI	eSPI（仅限解码和搜索）
5-SRI3C	MIPI I3C
5-SRETHERCAT型	EtherCAT（仅限解码和搜索）
5-SRMDIO	MDIO（仅限解码和搜索）
5-SRPM	电源管理 (SPMI)
5-SRPSI5	PSI5（仅限解码和搜索）
5-SRSDLC	同步数据链路控制协议解码和搜索
5-SRSMBUS	SMBus（仅限解码和搜索）
5-SRSPACEWIRE	Spacewire（仅限解码和搜索）
5-SRVID	SVID（仅限解码和搜索）
5-SRUSB2	USB（USB2.0 LS、FS、HS）
5-SREUSB2	eUSB2.0（仅限解码和搜索）

差分串行总线？请务必检查差分探头的增加模拟探头和转接头步骤。

第 4 步

增加选配分析功能

仪器选项	高级分析
5-DJA	高级抖动和眼图分析
5 -DPM	数字电源管理
5-DPMBAS	基本数字电源管理
5-MTM	模板和极限测试
5-PS2 10 11	电源测量解决方案捆绑套件（5-PWR、THDP0200、TCP0030A、067-1686-xx 相差校正夹具）
5-PS2FRA10 11	功率测量解决方案捆绑套件（5-PWR、THDP0200、TCP0030A、两只 TPP0502、067-1686-xx 相差校正夹具）
5-PWR 12	功率测量和分析
5-SV-BW-1	把 Spectrum View 捕获带宽提高到 500 MHz
5-SV-RFVT	频谱视图射频对时间分析、触发和远程 IQ 数据传送
5-UDFLT型	用户定义过滤器创建工具
5-VID	NTSC、PAL 和 SECAM 视频触发

第 5 步

增加模拟探头和转接头

增加额外的推荐探头和转接头

推荐探头/转接头	说明
TAP1500	1.5 GHz TekVPI® 有源单端电压探头，±8 V 差分输入电压
TAP2500型	2.5 GHz TekVPI® 有源单端电压探头，±4 V 差分输入电压
TCP0030A型	30 A AC/DC TekVPI® 电流探头，120 MHz 带宽
TCP0020型	20 A AC/DC TekVPI® 电流探头，50 MHz 带宽
TCP0030A型	30 A AC/DC TekVPI® 电流探头，120 MHz 带宽
TCP0150型	150 A AC/DC TekVPI® 电流探头，20 MHz 带宽
TRCP0300型	30 MHz AC 电流探头，250 mA ～ 300 A
TRCP0600型	30 MHz AC 电流探头，500 mA ～ 600 A
TRCP3000型	16 MHz AC 电流探头，500 mA ～ 3000 A
TDP0500型	500 MHz TekVPI® 差分电压探头，±42 V 差分输入电压
TDP1000型	1 GHz TekVPI® 差分电压探头，±42 V 差分输入电压
TDP1500型	1.5 GHz TekVPI® 差分电压探头，±8.5 V 差分输入电压
TDP7704型	4 GHz TriMode™ 电压探头
TDP7710型	10 GHz TriMode™ 电压探头
THDP0100型	±6 kV，100 MHz TekVPI® 高压差分探头
THDP0200型	±1.5 kV，200 MHz TekVPI® 高压差分探头
TMDP0200型	±750 V，200 MHz TekVPI® 高压差分探头
TPR1000型	1 GHz，单端 TekVPI® 电源轨探头；包括一个 TPR4KIT 附件工具箱
TIVP02型	隔离探头；200 MHz，±5 V 至 ±2500 V，取决于端部；2 米电缆
TIVP02L型	隔离探头；200 MHz，±5 V 至 ±2500 V，取决于端部；10 米电缆
TIVP05型	隔离探头；500 MHz，±5 V 至 ±2500 V，取决于端部；2 米电缆
TIVP05L型	隔离探头；500 MHz，±5 V 至 ±2500 V，取决于端部；10 米电缆
TIVP1型	隔离探头；1 GHz，±5 V 至 ±2500 V，取决于端部；2 米电缆
TIVP1L型	隔离探头；1 GHz，±5 V 至 ±2500 V，取决于端部；10 米电缆
TPP0500B型	500 MHz, 10X TekVPI® 无源电压探头，1.3 米电缆
TPP0502型	500 MHz，2X TekVPI® 无源电压探头，12.7 pF 输入电容
TPP0850型	2.5 kV、800 MHz、50X TekVPI® 无源高压探头
TPP1000型	1 GHz，10X TekVPI® 无源电压探头，1.3 米电缆，3.9 pF 输入电容
P6015A	20 kV，75 MHz 高压无源探头
TPA-BNC 13	TekVPI® 到 TekProbe™ BNC 转接头
TEK-DPG	TekVPI 相差校正脉冲发生
