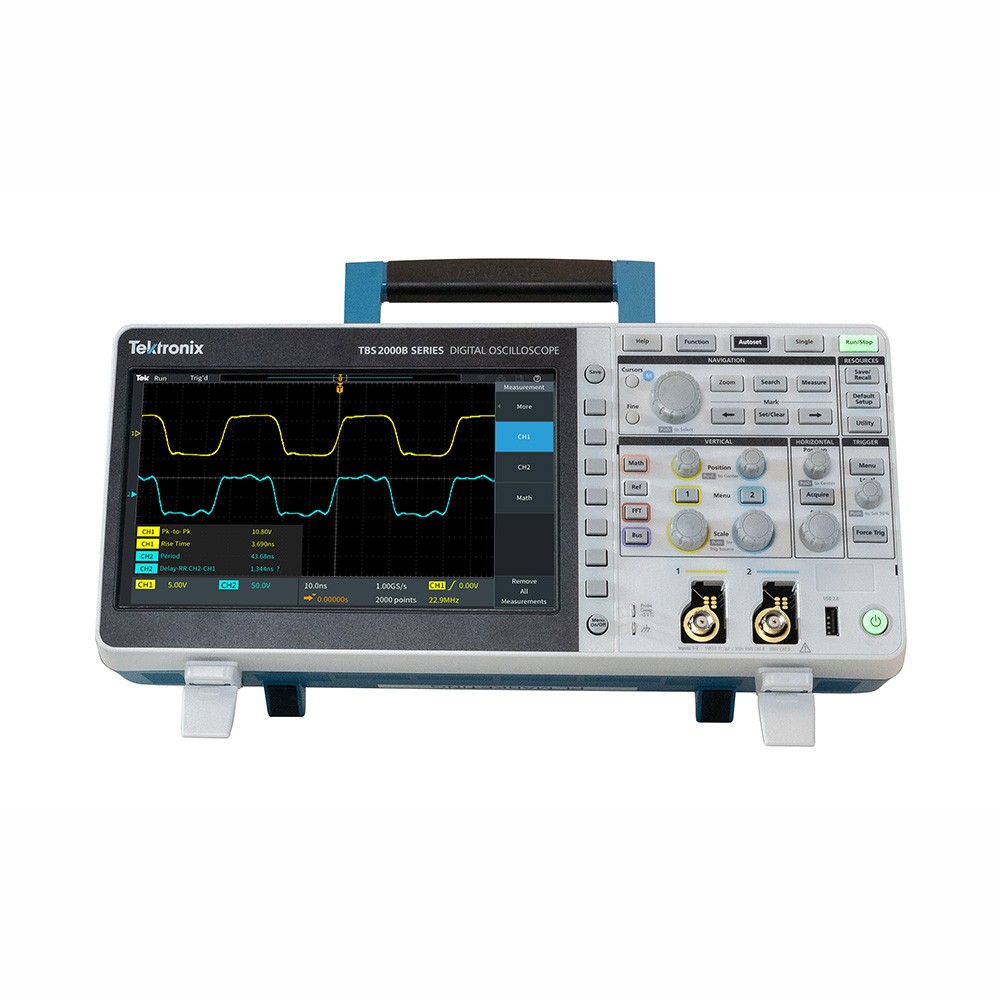

TBS2000B 系列示波器具有9 英寸WVGA 显示器，500万点记录长度和 2 GS/s采样率，可捕获和显示明显多得多的信号，帮助您更快地调试和验证设计。全新的波形上面光标读数和32 种自动测量，使您能够简便地、满怀信心地分析信号，每种功能都拥有丰富的小贴士。TekVPI® 探头接口不仅支持传统无源BNC 探头，还支持**有源电压探头和电流探头，应用范围极广。

主要性能指标

• 2 个和 4 个模拟通道型号

• 200 MHz、100 MHz和 70 MHz带宽型号，高达 2 GS/s采样率

• 所有通道上 5 M记录长度

• 5 年保修

主要特点

• 具有15 个水平网格的9 英寸WVGA彩色显示器显示信号增加50%

• TekVPI 探头接口支持有源探头、差分探头和电流探头，支持自动定标和单位

• 全新前端设计可实现更精确的测量

• 32 种自动测量和FFT 功能，快速分析波形

• 搜索和标记功能，轻松识别采集波形中发生的事件

• HelpEverywhere^® 为新用户提供有益的屏显小贴士

• 内置示波器介绍手册，提供操作说明和示波器基础知识

• 仪器用户界面和前面板面饰被翻译成10 种语言

连接

• 前面板上的 USB 2.0 主控端口，可快速简便地存储数据

• 后面板上 USB 2.0 设备端口，简便地连接 PC

• 10/100BASE-T 以太网端口，用来通过局域网进行远程控制

• Wi-Fi 接口提供了无线通信功能¹

教育

• 课件功能，在显示器上提供实验练习指引

• 全面兼容教育应用中的TekSmartLab实验管理软件

• 可以禁用自动设置、光标和自动测量，帮助教育工作者向学生讲授基础概念

TBS2000B 主要技术参数

型号

模拟带宽

采样率

记录长度

模拟通道

70 MHz

TBS2102B

100 MHz

TBS2074B

70 MHz

TBS2202B

200 MHz

TBS2104B

100 MHz

200 MHz

TBS2104X

100 MHz
