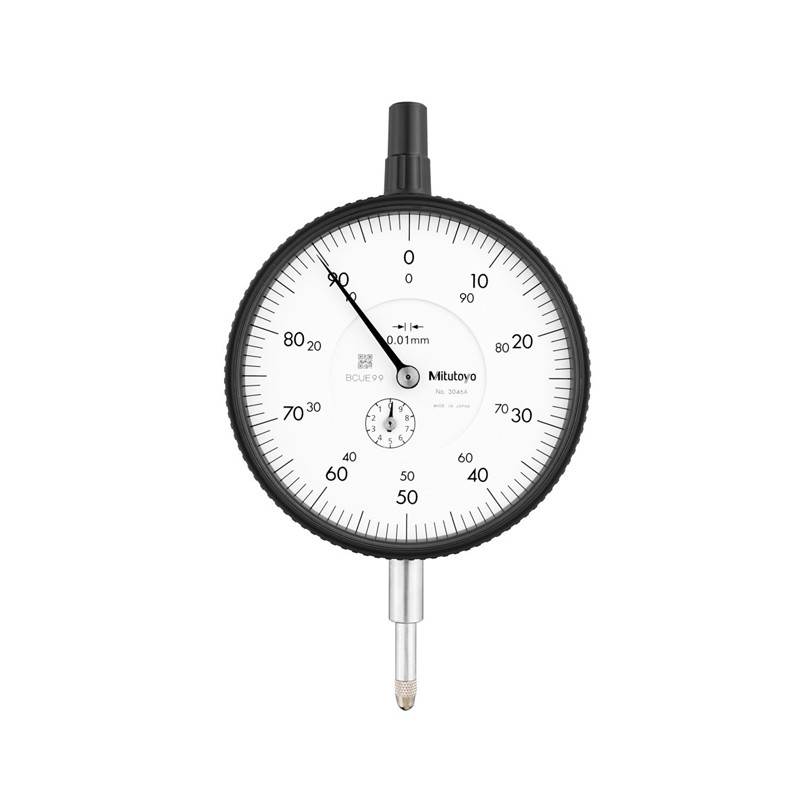

指针式指示表(大表盘和长行程型)3, 4型
| 型号: | 3046A/3047A/3050A/3052A-19/3058A-19/3060A-19/3062A-19/3109A-10/4046A |
产品介绍
3, 4系列 指针式指示表（大表盘和长行程型） 指示表的刻度盘径大，易于读数。 还提供更大测量范围的型号。 轴套、测杆经过高强度淬火处理，适于高强度测量。 使用硬质合金测头。 表圈锁紧装置和测杆提升杆(选件)*1可装在左侧或右侧，而且可轻易装卸而无需借助工具。 1：仅限安装到No.3046A，3047A，3050A，3109A-10和4046A。 选件 限值爪(2个): No.21AZB195 表蒙锁紧装置: No.21AZB148 技术参数 货号 (带耳后盖) | 货号 (平型后盖) | 分度值 (mm) | 测量范围 (mm) | 刻度规格 | 长针1圈行程 (mm) | 最大允许误差(MPE) | 测力 (N) | 示值误差 | 回程误差(µm) | 重复性 (µm) | 任意1/10 圈行程 (µm) | 任意1/2 圈行程 (µm) | 任意1圈行程 (µm) | 全量程 (µm) | 3046A | 3046AB | 0.01 | 10 | ±0-100 | 1 | 5 | 9 | 10 | 15 | 3 | 3 | 1.4以下 | 3047A | 3047AB | 0.01 | 10 | 0-50-0 | 1 | 5 | 9 | 10 | 15 | 3 | 3 | 1.4以下 | 3109A-10 | 3109AB-10 | 0.001 | 1 | 0-100-0 | 0.2 | 2 | 3.5 | 4 | 5 | 2 | 0.5 | 1.5以下 | 3050A | 3050AB | 0.01 | 20 | ±0-100 | 1 | 8 | 10 | 15 | 20 | 5 | 4 | 2.0以下 | 3052A-19 | 3052AB-19 | 0.01 | 30 | ±0-100 | 1 | 10 | 12 | 15 | 25 | 7 | 5 | 2.5以下 | 3058A-19 | 3058AB-19 | 0.01 | 50 | ±0-100 | 1 | 10 | 12 | 15 | 30 | 8 | 5 | 3.0以下 | 3060A-19* | 3060AB-19* | 0.01 | 80 | ±0-100 | 1 | 12 | 17 | 20 | 45 | 9 | 5 | 3.0以下 | 3062A-19* | 3062AB-19* | 0.01 | 100 | ±0-100 | 1 | 12 | 17 | 20 | 50 | 9 | 5 | 3.2以下 | 4046A | 4046AB | 0.01 | 10 | ±0-100 | 1 | 5 | 9 | 10 | 15 | 3 | 3 | 1.4以下 |
| |
日本三丰Mitutoyo公司
