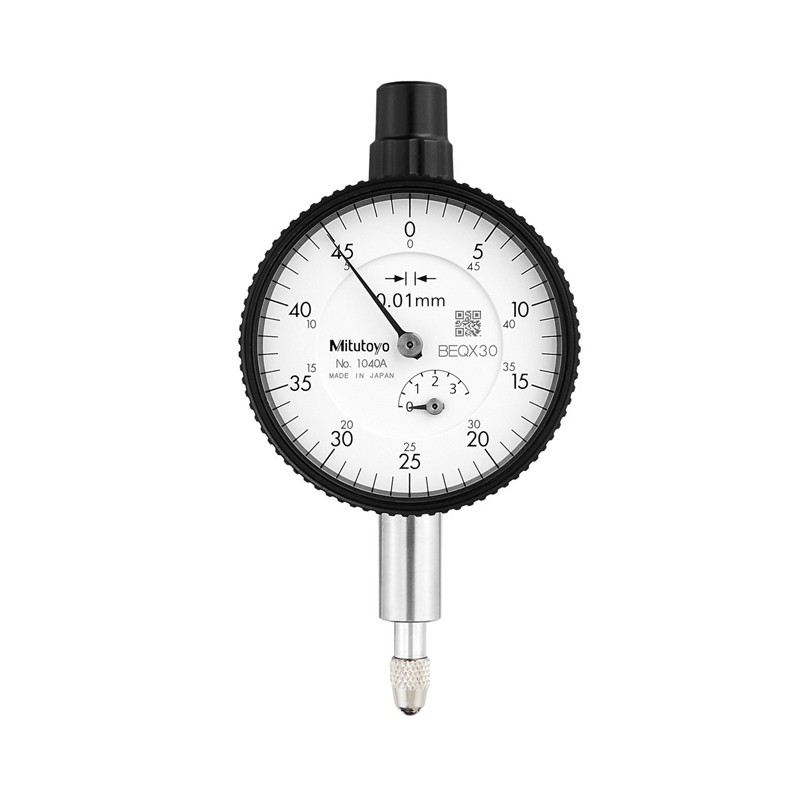

1系列 小型指针式指示表（表圈外径：ø40 mm型）
紧凑型设计的指针式指示表，嵌入夹具内部也不占空间。
表圈和表蒙使用O型圈紧密装配，可保证表盘面有效防水及防油。
轴套、测杆经过高强度淬火处理，适于高强度测量。
使用硬质合金测头。
表蒙采用多涂层工艺，具有良好的防划性、可视性和耐化学腐蚀性能。
选件
限值爪(2个): No.21AAB363
表蒙锁紧装置: No.21RZA149
技术参数
货号 (带耳后盖) | 货号 (平型后盖) | 分度值 (mm) | 测量范围 (mm) | 刻度规格 | 长针 1圈行程 (mm) | 最大允许误差(MPE) | 测力 (N) |
示值误差 | 回程误差(µm) | 重复性 (µm) |
任意1/10 圈行程 (µm) | 任意1/2 圈行程 (µm) | 任意1圈行程 (µm) | 全量程 (µm) |
1040A | 1040AB | 0.01 | 3.5 | ±0-50 | 0.5 | 8 | 10 | 11 | 13 | 4 | 3 | 1.4以下 |
1041A | 1041AB | 0.01 | 3.5 | 0-25-0 | 0.5 | 8 | 10 | 11 | 13 | 4 | 3 | 1.4以下 |
1044A | 1044AB | 0.01 | 5 | ±0-100 | 1 | 8 | 10 | 11 | 13 | 4 | 3 | 1.4以下 |
1044A-15* | 1044AB-15* | 0.01 | 5 | ±0-100 | 1 | 8 | 10 | 11 | 13 | 4 | 3 | 0.4以下 |
1045A | 1045AB | 0.01 | 5 | 0-50-0 | 1 | 8 | 10 | 11 | 13 | 4 | 3 | 1.4以下 |
1109A-10 | 1109AB-10 | 0.001 | 1 | 0-100-0 | 0.2 | 2.5 | 3.5 | 4.5 | 5 | 2 | 1 | 1.5以下 |
1013A-10 | 1013AB-10 | 0.002 | 1 | 0-100-0 | 0.2 | 2.5 | 4 | 5 | 6 | 2.5 | 1 | 1.5以下 |
1124A | 1124AB | 0.005 | 3.5 | ±0-50 | 0.5 | 6 | 9 | 10 | 12 | 3.5 | 3 | 1.4以下 |
1044A-60 | 1044AB-60 | 0.01 | 5 | ±0-100 | 1 | 8 | 10 | 11 | 13 | 4 | 3 | 2.0以下 |
