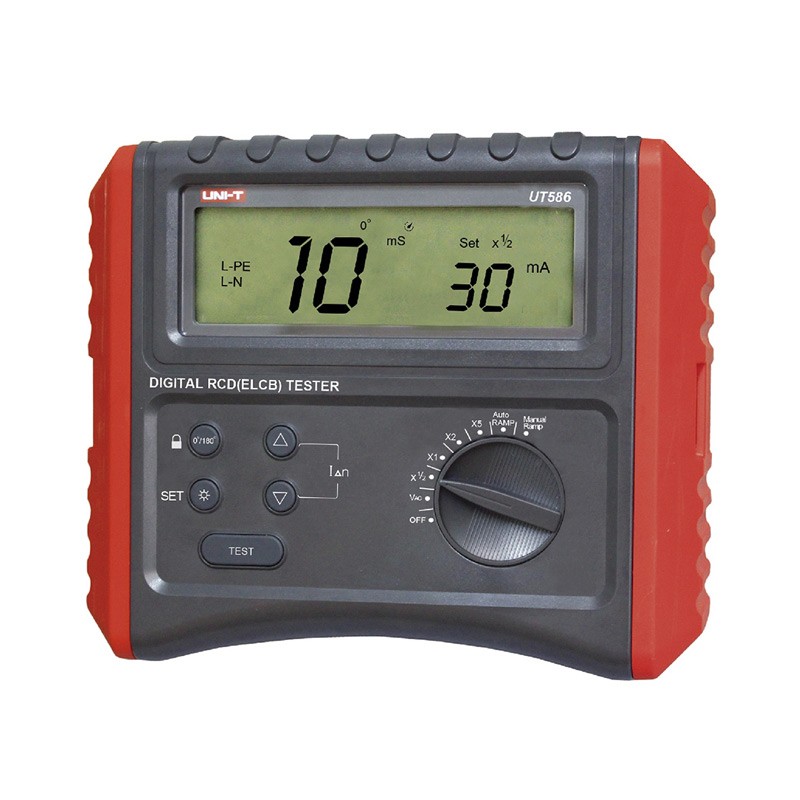

UT586 漏电保护开关测试仪
UT586 是一款数字式漏电保护开关（RCD)测试仪，整机以智能微控制芯片为核心,并配以全功能保护电路设计.可用于测试漏电保护开关的动作电流和动作时间,也用于接线检查；并具备相位选择、遥控测试功能,过温自动禁止测量功能，线路电路异常自动禁止测量功能；精度高、性能稳定、操作方便、使用安会可靠。可广泛应用于家庭、学校、电力、制造、冶炼、化工等行业的安全测量，是漏电保护开关生产、安装、检验、维修的理想工具。
| UT586产品主要特点 相位角度选择 接线检查、LCD显示接线状态 AUTO RAMP测试功能 MANUAL RAMP测试功能 锁定测试 大电流1A触发测试 过温检测 数据保持 FUSE安全保护 |

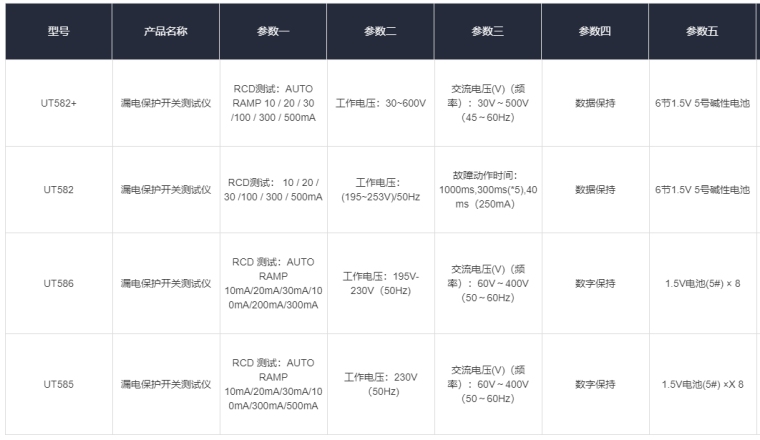

型号参数
技术参数
基本功能 | 量程 | 基本精度 |
型号 | | UT586 |
RCD 测试 | 故障状态设定 | 额定动作电流 | 故障动作时间 | |
X 1/2 | 10mA/20mA/30mA/100mA /200mA/300mA/500mA/1000mA | 0-2000mS 0/180° | √ |
X 1 | 10mA/20mA/30mA /100mA/200mA/300mA | 0-2000mS 0/180° | √ |
500mA/1000mA | 0-200mS 0/180° | √ |
X 2 | 10mA/20mA/30mA/100mA /200mA/300mA/500mA | 0-200mS 0/180° | √ |
X 5 | 10mA/20mA/30mA/ 100mA/200mA | 0-200mS 0/180° | √ |
AUTO RAMP | 10mA/20mA/30mA/100mA /200mA/300mA/500mA/1000mA | 0-300mS 0/180° | √ |
MANUAL RAMP | 10mA/20mA/30mA/100mA /200mA/300mA/500mA/1000mA | 0-300mS 0/180° | √ |
动作电流精度 | | ±10% |
动作时间精度 | | ±(0.6%+4) |
动作时间分辨率 | | 1mS |
工作电压 | 195V-230V（50Hz) | ±10% |
交流电压(V)（频率） | 60V～400V（50～60Hz） | ±(5%+2) |
特殊功能 |
自动关机 | | √ |
低电压显示 | | √ |
数字保持 | | √ |
LCD 背光 | | √ |
接触电压自动检测 | | √ |
仪表器件过温检测 | | √ |
锁定测试功能 | | √ |
接线检查 | 根据指示灯状态 | √ |
FUSE安全保护 | | √ |
一般特征 |
电源 | 1.5V电池(5#) × 8 |
LCD尺寸 | 125mm × 37mm |
机身颜色 | 红色 + 灰色 |
机身重量 | 1000g |
机身尺寸 | 210mm × 175mm × 90mm |
标准配件 | 电池、测试线 |
标准包装 | 彩盒、说明书、保修卡、工具箱 |
标准包装数量 | 4台 |
标准包装尺寸 | 510mm × 330mm × 330mm |
标准包装箱毛重 | 15Kg |
