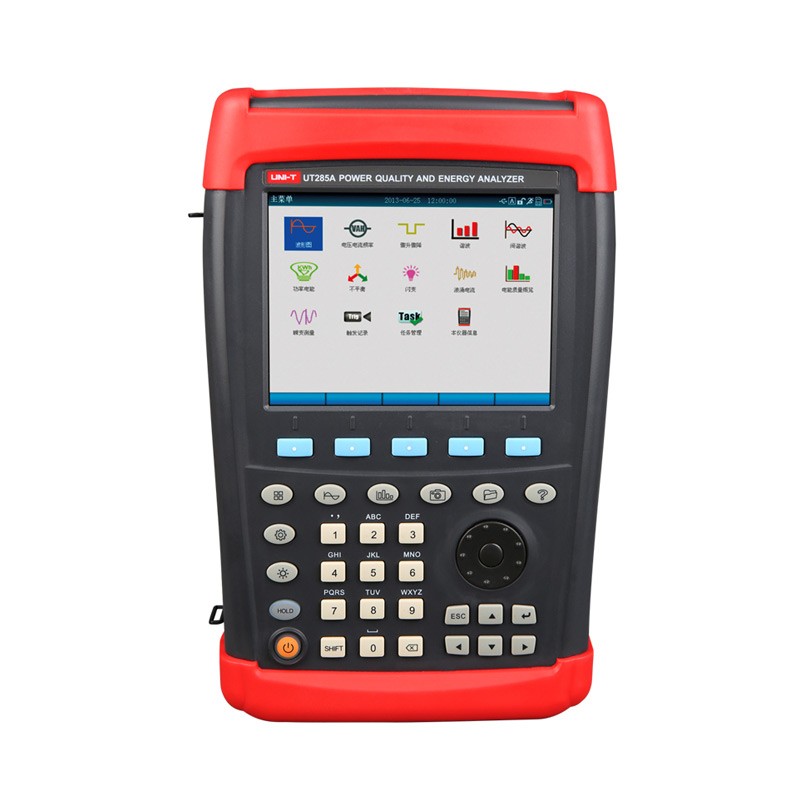

UT285A产品主要特点

满足IEC标准和GB系列国家电能质量标准的全面电能质量监测；

电能质量精度符合DL/T1028-2006《电能质量测试分析仪检定规程》；

85～400V交流电源供电或内置锂电池供电；

多种事件自动捕捉，阈值可设，记录详细的触发波形和事件特征值；

具有稳态数据记录功能，记录间隔可设，保存间隔内的最大值、最小值和平均值；

具有离线任务设置功能，可提前设定多个不同测量点的任务信息和内容；

中英文键盘可方便输入监测点信息，拨轮操作简捷方便；

自动切换量程，保证被测参量的精确度；

标配的计算机客户端电能质量分析平台，提供强大的后续扩展分析功能，可根据用户需求定制分析报表格式。

基本功能

量程

基本精度

型号

UT285A

交流电流 (A)

0～3000.0A

±1%( 10-100%In)

交流电压 (V)

0.00V～1000V

标称电压的±0.1%

频率 (Hz)

45Hz～65Hz

±0.01Hz

有功功率 (W)

0.0W～9000kW

±1%

视在功率 (VA)

0.0VA～9000kVA

±1%

无功功率 (VAr)

0.0VAR～9000kVAR

±1%

功率因素

-1～+1

±0.1%

相位角(°)

0.0°～360°

±1o

闪变Pst(1min), Pst, Plt)

0.00～20.00

±5%

电压不平衡度

0.0～20.0%

±0.1%

电流不平衡度

0.0～20.0%

±1%

谐波电压相对值(%f)

0～100.0%

± 0.1% ± n × 0.1%

谐波电压相对值 (%r)

0～100.0%

± 0.1% ± n × 0.4%

谐波电压绝对值

0～1000V

±5%

电压THD

0～100.0%

±2.5%

谐波电流相对值(%f)

0～100.0%

±0.1% ± n × 0.1%

谐波电流相对值 (%r)

0～100.0%

±0.1% ± n × 0.4%

谐波电流绝对值

40～3000 A

±5%

电流THD

0～100.0%

±2.5%

谐波功率相对值(%f or %r)

0.0～100.0%

±n × 2%

谐波功率绝对值

取决于电流量程和电压标称值

±5% ± n × 2%

功率THD

0～100.0%

±5%

频率

0 ～ 2500 Hz(1-50次谐波)

±1Hz

相位

0～360o

±n × 1o

半周期电压有效值

标称电压的0～200%

标称电压的±0.2%

半周期电流有效值

3000A

±1%

事件持续时间

mm:ss:mmm

一个周期

记录

采样率

间隔

电压/电流/频率

每秒5次或3秒1次

0.2 秒～2 小时

谐波

功率与电能

不平衡

骤升与骤降

每秒100/120次

0.2 秒～2 小时

浪涌电流

闪变

1min, 10min, 2h

电能质量概览

电压：3s / 1min /10min

频率：1s / 3s / 10s

事件

每秒100/120次

22～260波形周期，半周期有效值

瞬变

19μs

22～260波形周期，半周期有效值

一般特征

机身重量

1.95kg

机身尺寸

256mm × 169mm × 64mm

标准配件

3000A柔性探头4只、测试线5芯1根、USB数据线1根、电源适配器1套

可选配件

6000A柔性探头4只

标准包装

工具箱，说明书，彩盒

标准包装数量

1 PCs

标准包装尺寸

465×385×162mm
