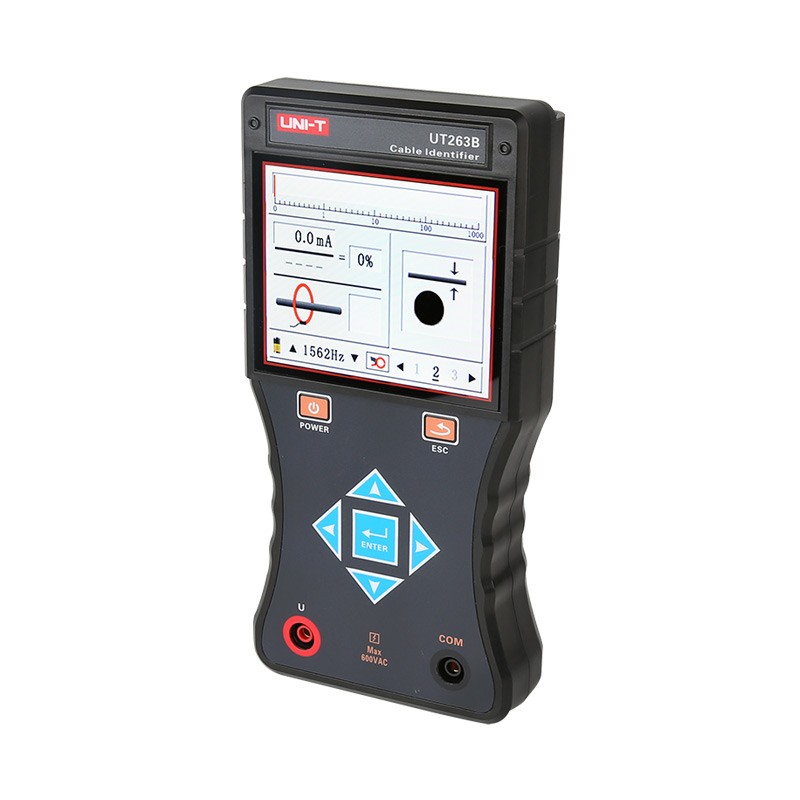

型号 | UT263B（接收机规格） | | 型号 | UT263B（接收机规格） |
功 能 | 识别并解码脉冲电流信号，交流电压、电流、频率测量 | 方向识别 | 有，发射钳、接收钳不加载信号必须方向一致，为识别 成功的条件之一 |
电 源 | 7.4V大容量可充锂电池充满电连续工作约6小时 |
电缆识别成功 | 绿色打钩图标指示（√） |
显示模式 | 3.5寸真彩液晶屏显示，彩色图标指示 | 非目标电缆 | 红橙色打叉图标指示（×） |
检测范围 | 停电识别：线圈可检测回路电阻为0Ω～10kΩ的脉冲信号；检测回路电 阻为10kΩ 时，需保证发射机电池电量为11V以上 | 信号标定 | 有，标定发射信号。接收信号不发射信号的电流百分比 在标定值 75%-135%之间为识别成功条件之一 |
带电识别：线圈可检测回路电阻为0Ω～200Ω的脉冲信号；检测回路电阻为200Ω 时，需保证发射机电池电量为11V以上 | 标定好后不能改变测试频率和放大倍数， 否则要重新标定； 测试不同的电缆都需要重新标定 |
量程/精度 | 交流电压： 0.01V～600V(50Hz/60Hz)/±2%±1dgt | 线圈内径 | φ200mm（可以根据需要定制更大口徂） |
交流电流： 0.01A～5000A(50Hz/60Hz)/ ±2%±1dgt | 引线长度 | 柔性电流钳引线长度：2m |
电流频率： 45Hz～70Hz/±2%±1dgt | 电压测试线 | 长 1m (红黑各 1 条) |
柔性电流钳 | 长约 630mm，线徂 6 mm 或 12.5mm | 识别信号 | 彩色信号幅度和数字显示 |
接收机尺寸 | 长宽厚207mm×101mm×45mm | 检测速率 | 约 1 次/秒 |
充 电 器 | 9V DC充电器 | 增益调节 | 测试界面下，按左右箭头键调节信号放大倍数，信号幅 度条处于 10～100 处** |
额定电流 | 约300mA max | 背光控制 | 开机功能选择界面下， 按上下箭头键可以调节 LCD 背光亮度 |
工作温湿度 | -10℃～40℃；80%Rh以下 | 自动关机 | 开机约 30 分钟后， 仪表自动关机，以降低电池消耗 |
存放温湿度 | -10℃～50℃，≤95％RH, 无结露 | 电池电压 | 当电池电压低亍 6.5V 时， 电池电压低图标显示，提醒给电池充电 |
接收机质量 | 接收机：370g(带电池)，柔性电流钳：172g | 充电接口 | USB 充电接口 |
耐压 | AC2000V/rms(外壳前后两端之前) | 适合安规 | CAT Ⅲ 600V污染等级2 |
