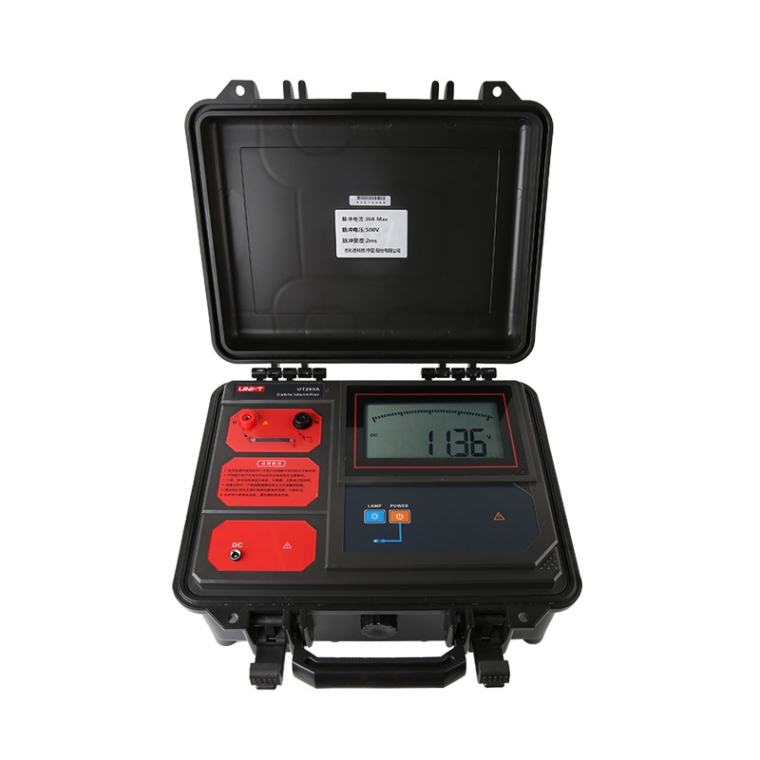

型号 | UT263A（发射机规格） | | 型号 | UT263A（接收机规格） |
功 能 | 产生脉冲编码电流信号；显示剩余电池电压 | 功 能 | 电缆识别（识别并解码脉冲电流信号） ；交流电压测量 |
电 源 | 11.1V大容量可充锂电池， 充满电连续工作约8小时 | 电 源 | 7.4V大容量可充锂电池， USB充电接口，充满工作约8小时 |
显示模式 | 超大LCD实时显示剩余电池电压 | 额定电流 | 约180mA max |
脉冲电压 | 500V | 显示模式 | 3.5寸真彩液晶屏显示，彩色电子表盘指示 |
脉冲电流 | 最大30A（取决于回路电阻的大小） | 接收机尺寸 | 长宽厚207mm×101mm×45mm |
脉冲频率 | 1次/秒 | 检测范围 | 线圈可检测回路电阻为0Ω～2kΩ的脉冲信号；检测回路电阻为2kΩ时， 需保证发射机电池电量为10V以上 |
脉冲宽度 | 2ms |
发射信号 | 棒图动态显示发射信号 | 电压精度 | ±1%±1dgt |
测试线长 | 3米，带鳄鱼夹，红黑各1条 | 检测速率 | 约1次/秒 |
工作温度 | -10℃～40℃ | 充 电 器 | 9V DC充电器 |
尺 寸 | 320mm×275mm×145mm | 充电接口 | USB充电接口 |
仪表质量 | 发射机：2.5kg，总质量：3.3 kg（含接收机） |
工作温湿度 | -10℃～40℃；80%Rh以下 |
外包装尺寸 | 长宽高400mm×245mm×335mm | 存放温湿度 | -10℃～50℃，≤95％RH, 无结露 |
抗 压 | 发射机采用一体化专用工具箱式，箱体能承受约200kg的压力 | 电压量程 | AC 0.01V～600V(50Hz/60Hz) |
充 电 器 | 12.6V DC充电器 | 接收机质量 | 接收机：370g(带电池) 电流钳：172g |
充电接口 | 囿形充电接口，DC标识 | 背光控制 | 按上下箭头键可以调节LCD背光亮度 |
电池电量 | 低亍9.65V时，电池电压低符号显示， 低亍9.5V时，设备自动关机 | 识别信号 | 彩色光栅动态显示信号强度 |
LCD显示域 | 124mm×67mm | 电缆识别成 功 | 绿色光栅顺时针动态指示 |
LCD尺寸 | 128mm×75mm | 非目标电缆 | 红色光栅逆时针动态指示 |
背光控制 | 有，白色背光灯 | 柔性线圈 | 长约630mm，线径6 mm或12.5mm |
抗 压 | 发射机采用一体化军用工具箱式设计，箱体承受约 200kg的压力 | 线圈内径 | φ200mm |
耐 压 | AC 3700V/rms(仪器箱顶面与底面之前) | 绝 缘 | 仪表线路与护套外壳之间≥100MΩ |
参考安规 | IEC61010-1(CAT Ⅲ 300V、 CAT IV 150V、污染等级2) | 适合安规 | IEC61010-1 CAT Ⅲ 600V， IEC61010-031，IEC61326， |
