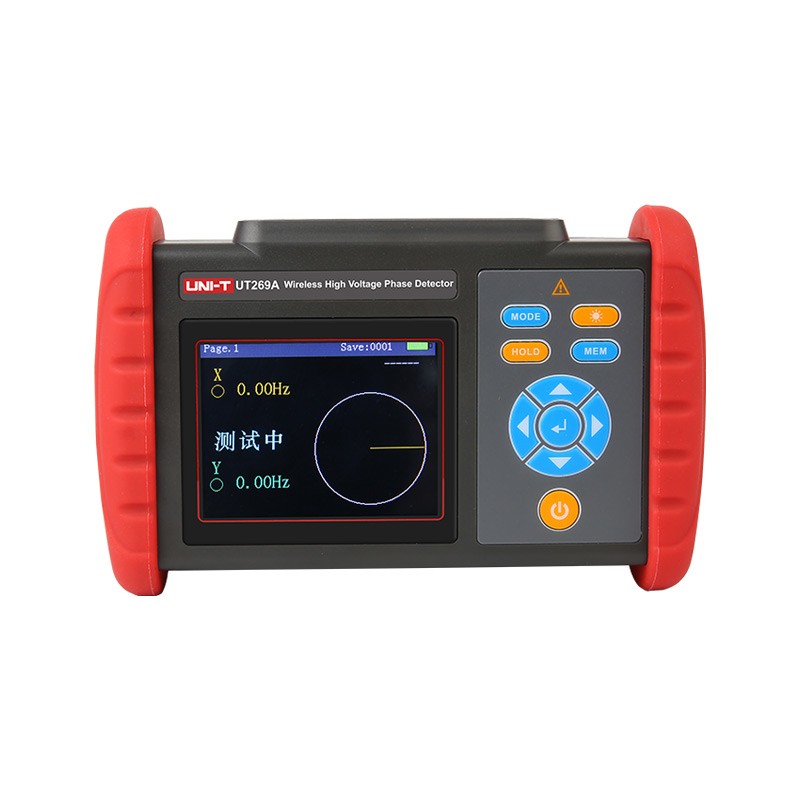

UT269A产品主要特点

核相电压: 70V～550KV;

相位量程: 0.0°～360.0°;

无线传输:距离30米;

能存储100组数据;具有数据保存、查阅、等功能;

3.5寸LCD彩屏,可以同屏显示相位、频率、相序及核相结果,清晰直观;

语音提示:“X信号正常、Y信号正常、同相、异相”等语音提示功能,使测试更简单轻松;

配备绝缘杆,具有轻便、防潮﹑耐高温﹑抗冲击抗弯﹑高绝缘等特点;

型号

UT269A

相别定性

同相:－30°～30° 异相:90°～150°和210°～270°

功 能

频率测量、相位测量、相序显示、电压测量、电压检验

核相方式

接触式核相：35kV以下的裸导线或550kV以下具有绝缘外皮的导线可以接触导线核相非接触式核相。

当裸线路电压超过35kV时，必须采用非接触测试，探针逐渐靠近导线核相

传输距离

无线传输，直线传输距离约30米

核相电压

70V～550kV

相位量程

0.0°～360.0°；精度：≤±12°；分辨率：0.1°

频率量程

45.0Hz～65.0Hz；精度：≤±2Hz；分辨率：0.1Hz

电压量程

70V～110kV； 精度：±15%±5dgt 分辨率：100V

发射频率

433MHz、315MHz

显示模式

3.5寸彩屏

LCD显示尺寸

72mm×55mm

仪表尺寸

主机187×119×48mm

探测器146×100×75mm

相位指示

相量图及数字同时显示

工作指示

核相时探测器具有声光指示功能，红色双闪灯指示和“嘟--嘟--嘟”蜂鸣声

数据存储

100组，闪烁显示“FULL”符号表示存储已满

数据查阅

数据查阅功能：“READ”符号显示

报警功能

测量值超过报警设定值时发出报警提示

功 耗

探测器：70mA Max

主机：150mA Max

仪表质量

仪器：约450g(含电池)； 探测器：约250g(含勾子、电池)；

电池电压

电池电压不足，显示低电符号

自动关机

仪表无操作约15分钟后关机

绝缘杆长度

最大直径Φ38mm；长度：缩态为800mm；伸态为3015mm

绝缘试验

绝缘杆拉伸后两端：AC 220kV/rms；主机、探测器：AC3700V/rms(外露金属与塑料外壳间)

适合安规

GB13398－92、GB311.1－311.6－8、3DL408－91标准和

国家新颁布电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T971-2005》要求

符合IEC61481－A2；2004；IEC 61243－1
