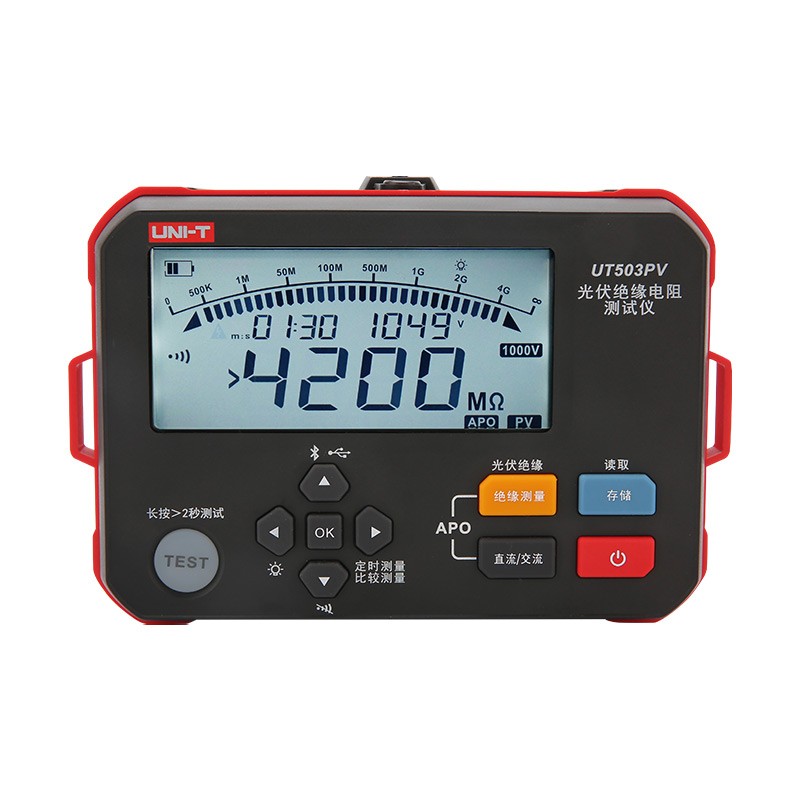

UT503PV产品主要特点

光伏绝缘电阻测量（ 2档输出电压：500V,1000V ）

普通绝缘电阻测量（4档输出电压：125V,250V,500V,1000V）

最大绝缘电阻量程4000MΩ

交直流电压自动识别测量 (DCV1000V ACV 600V)

短路电流小于1.5mA

各量程以10%额定电压设置步进

自动放电功能及高压输出警报功能

比较及定时测量功能

外部电压检测功能

存储数据达1000组

USB和蓝牙App数据传输（Type-C接口）

可充电锂电池组11.1V，2600mAh

输出电压

普通绝缘电阻测量范围

光伏绝缘电阻测量范围（PV）

测量精度

125V

<1.51MΩ

不适用

仅供参考

1.51MΩ～100.0MΩ

±(1.5%+5)

100.1MΩ～1000MΩ

±(5%+6)

250V

<1.51MΩ

不适用

仅供参考

1.51MΩ～200.0MΩ

±(1.5%+5)

200.1MΩ～2000MΩ

±(5%+6)

500V

<1.51MΩ

<1.51MΩ

仅供参考

1.51MΩ～1000MΩ

1.51MΩ～1000MΩ

±(1.5%+5)

1001MΩ～4000MΩ

1001MΩ～4000MΩ

±(5%+6)

1000V

<1.51MΩ

<1.51MΩ

仅供参考

1.51MΩ～1000MΩ

1.51MΩ～1000MΩ

±(1.5%+5)

1001MΩ～4000MΩ

1001MΩ～4000MΩ

±(5%+6)

短路电流

普通绝缘测量

＜1.5mA

光伏绝缘测量

＜1.2mA

交直流电压

(自动识别测量)

直流电压

5～1000V

±（1%+4）

交流电压

5～600V

±（1%+4）

供电电源

可充电锂电池11.1V / 2600mAh

绝缘电阻连续测量

有（默认测量方式）

定时测量

有

电阻比较测量

有

电压步进功能

有

自动放电

有

外部带电测试

普通绝缘电阻测试模式，外部带交直流电压约大于25V禁止测试

PV模式下，可测被测物带电（小于1000VDC)的绝缘电阻

高压警示

检测到有超过安全电压，有危险警示符号闪烁警示

背光

手动及自动背光功能，开机默认亮30s后自动熄灭

存储功能

存储测试数据，共1000组

通讯功能

通过USB通讯线，把数据上传到电脑（单向）

通过蓝牙APP可以将数据上传及下发操作

电池电量显示

有电池电量显示，电池电压低时提醒及时充电

自动关机功能

开机10分钟后自动关机

工作海拔高度

≦2000m

防护等级

IP54(合盖整体)

污染等级

2

工作环境

0℃～40℃相对湿度80％以下（无结露）；40℃～50℃ 的范围中相对湿度70％以下

存储环境

-20℃～60℃相对湿度75％以下（无结露)

CAT等级

CAT II 1000Vdc, CAT III 600V

适用安规

EN 61010-1; EN IEC 61010-2-034; BS EN 61010-1;BS EN IEC 61010-2-034

一般特性

机身颜色

红+灰

机身重量(带电池)

0.5kg(含电池)

机身尺寸

161(L)×117.3(D)×63(H)mm

标准配件

1． 使用说明书： 1本；

2. 保修证/合格证： 1张；

3. 中文通用文件下载操作指南：1张；

4．测试表笔线（红黑色测试线1付、遥控表笔线1条）：3条；

5．灯笼头：1付；

6．红/黑鳄鱼夹：1付；

7．MC4转香蕉头：1付；

8．Type-C连接线： 1条；

9． 背带：1条；

10．专用锂电池充电器（型号：XZF-A1260800-H , 规格：输入：100-240V ～50/60Hz 0.25A,

输出：12.6V，0.8A 10.0W）：1个；

11． 专用锂电池组(装于机身内，型号:UT-M19,

规格：11.1V，2600mAh 28.86Wh）：1个；12． 转接充电座（选配，型号: UT-W13）

标准包装

硬布包+彩盒+卡通箱

标准包装数量

2台

标准包装尺寸

360×230×290mm

标准包装箱毛重

4.5kg
