快速绝缘电阻测试仪UT501E

型号:

UT501E

产品介绍

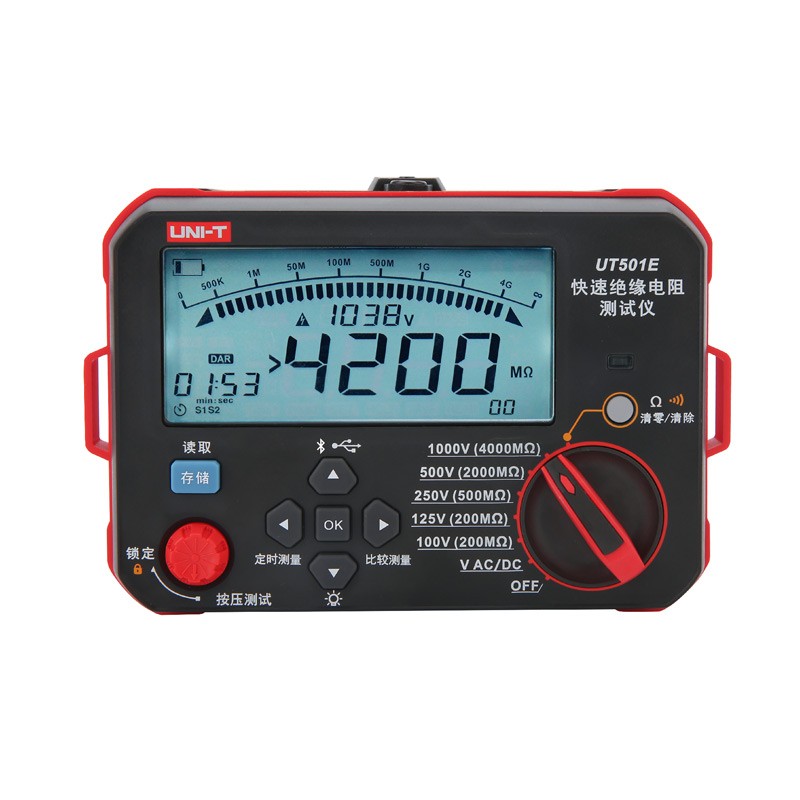

UT501E 快速绝缘电阻测试仪

UT501E是一款具备快速绝缘电阻测量、自动识别交直流电压测量和低电阻测量等核心功能的产品，此产品还具备自动背光、自动放电保护使用者安全、自动PI及DRA、定时测量、比较测量、蓝牙APP、USB上位机、遥控表笔测试等辅助功能。广泛应用于电缆、电机、发电机、互感器、避雷器等设备的绝缘电阻测试。是电力、电信、气象、机房、油田、机电安装和维修以及工矿企业供电部门常用而必不可少的仪表。

UT501E产品主要特点

2.5倍快速绝缘电阻测量（输出电压：100V/125V/250V/500V/1000V；短路电流＜2mA）

绝缘测量（范围:0.10MΩ～4000MΩ），交直流电压测量（测量范围:30.0V～600V）

自动DAR和PI（当进行连续绝缘测量且时间满足时，自动运算结果，手动切换显示值)

自动放电（当停止绝缘电阻测量时，仪器自动把高压泄掉，保证安全）

连续测量、比较测量、定时测量、遥控表笔测量功能

安全锁（绝缘测量或低阻测量模式下，TEST键可以旋转并锁定)

外部带电检测功能（端口带电≥25V，蜂鸣）

USB和蓝牙App数据传输（Type-C接口）

手动背光/手动及自动关机功能

内置可充电锂电池组（11.1V，2600mAh）

型号参数

技术参数

型号	UT501E
功能	额定电压	测量范围	开路电压	短路电流
绝缘电阻测量	100V	0.01MΩ～4000MΩ（约小于4.00MΩ时，蜂鸣器报警）	100V～110V	约小于2mA
	125V		125V～138V
	250V		250V～275V
	500V		500V～550V
	1000V		1KV～1.1KV
电压测量	交流电压	30.0～600V(50Hz/60Hz）	/	/
电压测量	直流电压	±30.0～600V	/	/
低电阻测量		0.01Ω～400Ω （约小于20.0Ω时，蜂鸣器报警）	/	/

模拟条显示	支持
背光功能	手动背光（开机亮约5秒；按键控制背光开启或关闭）
超量程提示	绝缘电阻测量超限提示如：“>220MΩ”等；交流电压超限提示如： “OL V”(禁止超压测量)；直流电压超限提示如：“OL V”或“-OL V”(禁止超压测量)
超量程提示
数据保持	支持（停止测试，自动保持界面显示）
数据存储	99组
低阻报警	绝缘电阻<4MΩ或低电阻<20Ω时，蜂鸣器长响报警
蓝牙APP	支持
USB传输	支持
工作电流	关机电流<5uA；最大工作电流<800mA （输入电压12.0V，开背光且启动绝缘1KV档测试1MΩ）
电池电量	空格：<9.9V(2Hz闪烁，约3min关机)；一段：9.9V～10.4V；两段：10.4V～11.0V；三段：11.0V～11.5V；四段：>11.5V。（分段临界点电压约有5%精度误差）
电池电量
操作海拔高度	≦2000m（室内使用）
跌落测试	1m跌落,不影响测试功能，但不保证精度
防护等级	IP54
污染等级	Class Ⅱ
工作环境	0°C～35°C、﹤75%RH
储存环境	﹣20°C～60°C、﹤80%RH
引用标准	CE IEC61010-1 61557
安规等级	CAT Ⅲ 600V / CAT Ⅳ 300V
外形尺寸	158mm（L）105mm(W)71mm(D)
重量	725g（含电池）
