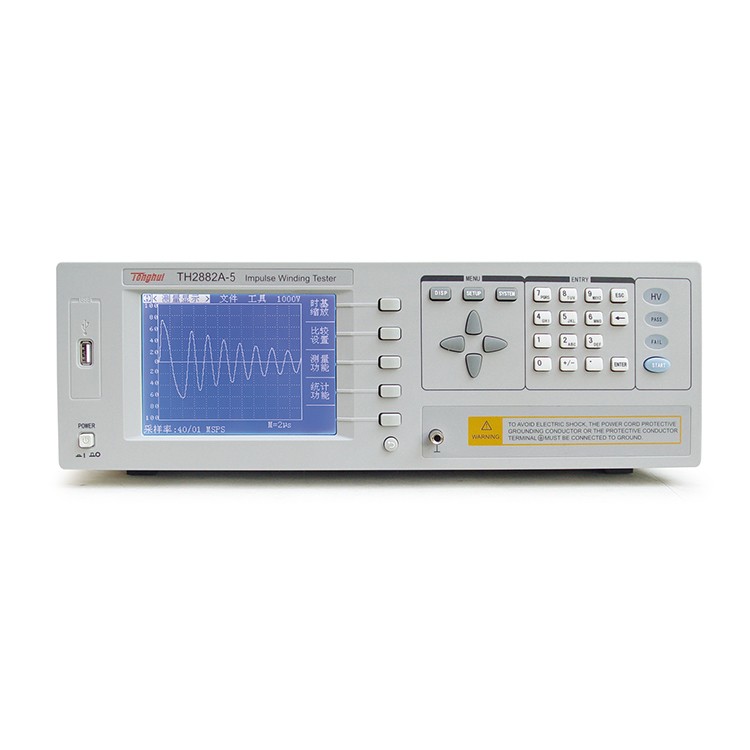

脉冲式线圈测试仪TH2882A型

型号:

TH2882A

产品介绍

线圈类产品（如变压器、电机等）由于绕线材料、磁性材料、骨架、加工工艺等因素的影响会产生线圈层间、匝间及引脚间等绝缘性能的降低。 TH2882A系列脉冲式线圈测试仪是采用高速取样技术研制的新一代线圈类产品绝缘性能的测试仪器，可为大多数线圈类产品提供测试解决方案。 TH2882A将标准线圈的采样波形存储于仪器中，测试时将被测波形与标准波形比较，根据设定的判据（面积、面积差、相位差、电晕等）以判定被测线圈的优劣。

性能特点

脉冲电压输出:500V-5kV 100V步进仅单相

电感测试范围:≥20μH

测试速度:单相最高5.5次/秒（波形OFF)

最大40Msps采样率

四种波形比较方法

320×240点阵图形LCD显示

中英文操作界面

可编程的多种触发方式

电压、时间和频率测量功能

Handler,RS-232C, USB host,GPIB(选件)接口

USB盘可存储500组标准波形

技术参数

型号	TH2882A-5
输出脉冲电压	500V-5000V±5%，100V步进
电压控制方式	正常：编程设定测试端开路时电压恒定：电压自动控制，不受绕线阻抗影响
测试范围	单相
脉冲能量	≤90milli-焦耳
电感量测试范围	≥20μH
显示器	320×240点LCD屏幕，240×200点波形显示
显示内容	设定参数，标准与被测波形，测量与比较结果
波形采样	最大40 MSPS采样率，8位，960点
输入阻抗	10MΩ(电阻分压器)
测量速度	5.5次/秒（波形显示OFF）,3.3次/秒（波形显示ON）
显示波形测量	电压，时间，频率
触发方式	内部/手动（脚控）/外部/总线
比较方式	面积比较，面积差比较，电晕放电，相位差比较
测量重复精度	±1%
判别输出	PASS/FAIL 显示，报警
存储器	仪器内部可存储60组标准波形USB盘可存储500组标准波形
接口	HANDLER,RS232C,GPIB(选件)

附件

标配
配件名称	型号
高压测试线	TH2883-01
脚踏启动开关	TH2881-001

选配
配件名称	型号
TH10001GPIB接口板	TH10001
TH2818-USB主控板	TH26025
