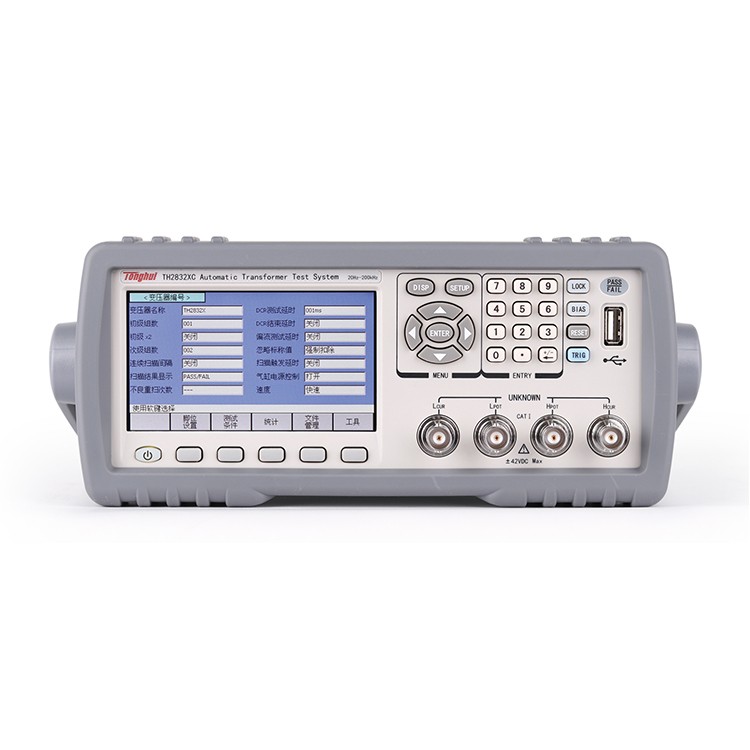

自动变压器测试系统TH2832XC

型号:

TH2832XC

产品介绍

全新窗体式的界面设计和操作风格，在4.3英寸的TFT上**呈现。该变压器测试系统提供20Hz-200kHz的测试频率，满足了客户对开关变压器、网络变压器等的测量需求。变压器扫描测试涵盖了变压器的各种低压参数，还提供了扫描治具的继电器使用次数的记录和查看，以便客户全面掌握继电器的使用状况，及时更换。

性能特点

200kHz最高频率,独立LCR功能

内置0-50mA /0-5V偏置电源

分立无源元件(L，R，C）多路扫描测试

继电器驱动线包、触点接触电阻多路扫描测试

多路直流电阻DCR扫描测试

阻抗网络多个无源器件综合测试分析

TH2832XA: LCR +变压器测试系统

TH2832XB:变压器测试系统

TH2832C:变压器测试系统

4.3英寸TFTLCD显示器,分辨率272×480新型界面设计

开关变压器扫描测试，综合特性分析

网络变压器扫描测试，综合特性分析

交替的DCR测试信号

提供单参数测试循环，对独立绕组进行测试判断

适配TH26080 26芯FRC测试线

扫描治具继电器动作次数查看，以便客户对继电器使用状况的掌握

扫描治具继电器自检功能,保证扫描治具的可靠工作灵活的偏差扣除方式

参数设定文件兼容TH2829X-24

以CSV，GIF格式保存测试数据或图像于UTSB存储器

仪器内部能保存100组设定文件保存，海量U盘设定文件保存支持U盘软件在线升级模式

提供PC级仪器测试设定文件编程功能（选件)

RS-232，USB DEVICE等接口支持上位机通讯

技术参数

产品型号		TH2832XC 变压器测试系统
变压器测试参数		圈数比、圈数、相位、电感、电容、漏感、品质因数、交流电阻、直流电阻、平衡、引脚短路。
基本准确度	LCRZ	0.1%
	DCR,圈数比	0.5%
测试信号频率点		20Hz-200kHz 共15025
信号源输出阻抗		30Ω、100Ω可选
AC测试信号电平	正常	10mV—2Vrms	最小分辨率：10mV,准确度：10%x设定电压+2mV
		100μA—20mArms	最小分辨率：0.1mA
	恒定电平	20mV—1Vrms	最小分辨率：10mV,准确度：10%x设定电压+2mV
		200μA—10mArms	最小分辨率：0.1mA
DC偏置电压源		0V—± 5V	最小分辨率：0.5mV,准确度：1%x设定电压+5mV
		0mA—±50mA	最小分辨率：0.5μA
DCR显示范围		0.00001Ω－999.999MΩ
圈数比显示范围		1:0.01－100:1
测量时间(≥10 kHz)		快速:25次/秒（40ms）,中速:8次/秒（125ms）慢速：2.7次/秒（370ms）
等效电路		串联,并联
量程方式		自动,保持
触发方式		内部,手动,外部,总线
平均次数		1－255
清零功能		开路,短路,负载
数学运算		直读,ΔABS,Δ%
触发延时时间设定		0－60.000s,1ms步进
步进延时时间设定		0－60.000s,1ms步进
比较器功能		10档分选，BIN1～BIN9、NG、AUX
		档计数功能
		PASS、FAIL前面板或扫描夹具LED显示
存储器		100组LCRZ仪器设定文件记忆100组变压器扫描设定文件记忆
接口	控制接口	HANDLER或SCANNER
	通讯接口	USB HOST、RS232C、RS485(选件)、GPIB(选件)
	存储器接口	USBDEVICE
扫描测试输出脚位		12Pin
