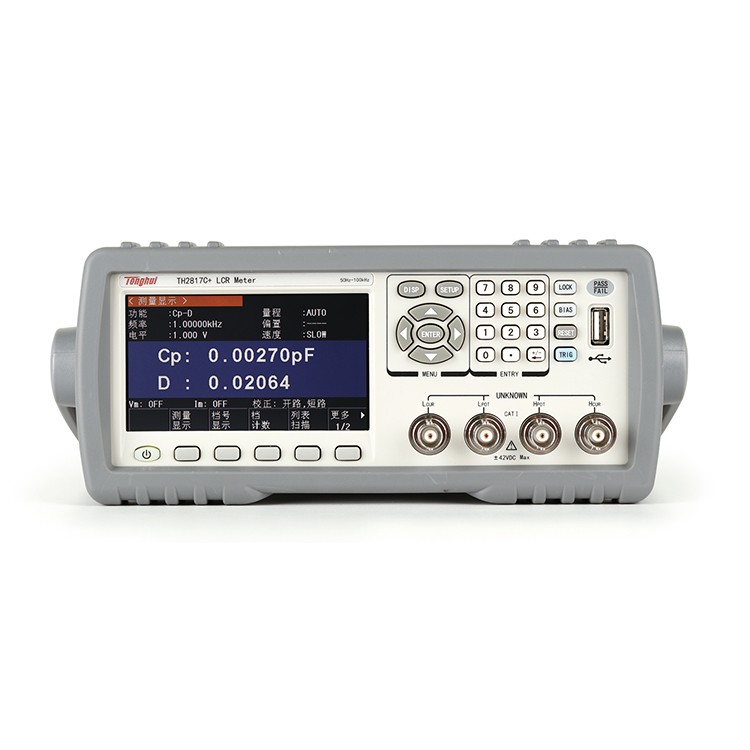

滤波器平衡测试仪TH2817C+
产品介绍
性能特点 测试频率: 50Hz-100kHz，分辨率: 10频点 基本精度: 0.1% 测试速度:最快19ms 性能特点 10档分选，前面板LED显示，合格讯响. 具备滤波器平衡测试功能 100组LCRZ仪器设定文件 软电源开关 支持110V/ 220V两种电源电压 量程配置3/10倍步 进配置，保证阻抗全范围测试稳定可靠 Ls-Rdc/Lp-Rdc功能 超低信号源输出失调 (<100μV) ，满足大电感、共模扼流圈 电感测试需求 超强抗冲击保护能力 开机状态锁按键 空夹具判断 数据记录功能 截屏功能 接口功能、时序、触发延时等更完整 应用 ■ 无源元件 电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组 ■ 平衡器件 共模滤波器、平衡电容、集成电阻分压器件和网络元件等的阻抗参数评估 ■ 其它元件 印制电路板、继电器、开关、电缆、电池等的阻抗评估 技术参数 产品型号 | TH2817C+ | 基本准确度 | 0.1% | 测试频率 | 50,60,100,120,1k,10k,20k,40k,50k,100k共10点 | 测试参数 | LCR | L、C、R、|Z|、D、Q、X、θd、θr、Vm、Im、△% | 单组变压器 | M，N，1/N，L1/L2，DCR1/DCR2，C（初级-次级），P（相位），Lk1/Lk2（漏感） | 平衡 | 平衡：L、R、Z、DCR | V/I监测 | 有 | 测试电平 | AC | 0.01Vrms、0.02Vrms、0.05Vrms、0.1Vrms、0.25Vrms、0.5Vrms、1Vrms | DC测试电平 | ±1V | 信号源内阻 | 10Ω、100Ω可选 | 测试端配置 | 5端 | 测试速度(ms/次) | 快速:19ms、中速:83ms、慢速:333ms | 清零功能 | 开路、短路、负载 | 列表扫描 | 10点任意设置 | 等效方式 | 串联，并联 | 量程方式 | 自动，保持 | 触发方式 | 内部，手动，外部，总线 | 平均次数 | 1-255 | 数学运算 | 直读，△ABS，△% | 延时 | 触发延时,步进延时: 0—60.000s，1ms步进 | 比较器 | 10档分选 ,BIN1～BIN9、NG、AUX PASS,FALL前面板LED显示，合格讯响 | 存储 | 内部非易失性存储 | 100组LCRZ仪器设定文件 | 外部USB存储器 | 仪器设定文件，CSV数据文件 |
附件 标配 | 配件名称 | 型号 | 短路片 | TH26010 | 夹具 | TH26048A | 带盒四端绝缘带锁Kelvin测试线 | TH26011CS | 2817C 夹具 | TH26049A |
| |
