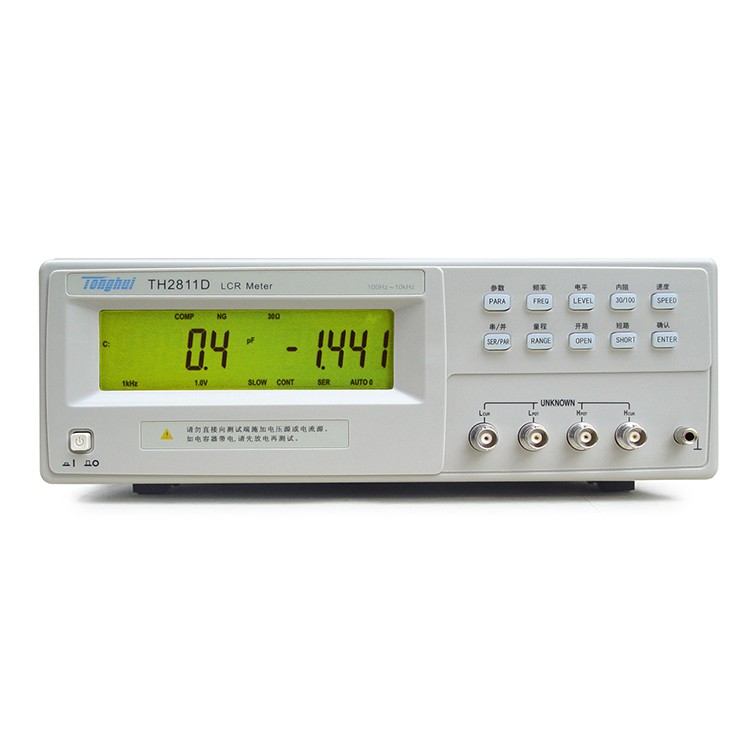

LCR数字电桥TH2811D
产品介绍
TH2811D型LCR数字电桥是本公司**研制的低频元件测量的换代产品， 其中应用多项元件测量的****，大字符LCD显示，采用SMT贴片工艺，操作方便，外形美观。可满足生产线质量保证、进货检验及自动化生产的需要。TH2811D为常州同惠**推出的一款低价LCR数字电桥，在夹具方面采用了TH26004s-1四端开尔文测试电缆加TH26001A 四端测试夹具以及短路片，精度为0.2％，内阻30/100欧姆。 技术参数 测 量 功 能 | | 测试参数 | L-Q, C-D, R-Q, |Z|-Q | 基本准确度 | 0.2% | 等效电路 | 串联, 并联 | 量程方式 | 自动, 保持 | 触发方式 | 内部 | 测试速度(1kHz)(次/秒) | 快速: 12,中速:5.1 慢速:2.5 | 校准功能 | 开路 / 短路,扫频清零 | 测试端配置 | 5端 | 测 试 信 号 | | 测试信号频率 | 100Hz,120Hz,1kHz,10kHz,±0.01% | 输出阻抗 | 30Ω,100Ω | 测试信号电平 | 0.3Vrms, 1Vrms | 测量显示范围 | | |Z|, R | 0.1 mΩ — 99.99 MΩ | C | 0.01pF — 99999μF | L | 0.01μH — 99999H | D | 0.0001 — 9.9999 | Q | 0.0001 — 9999.9 | 显示 | | 显示方式 | 直读带背光大字符LCD显示 | 显示器 | 主、副参数：5位 | 比较器 | | 接口 | |
附件 标配 | 配件名称 | 型号 | 四端夹具 | TH26001A | 短路片 | TH26010 | 四端Kelvin测试线 | TH26004S-1 |
| |
