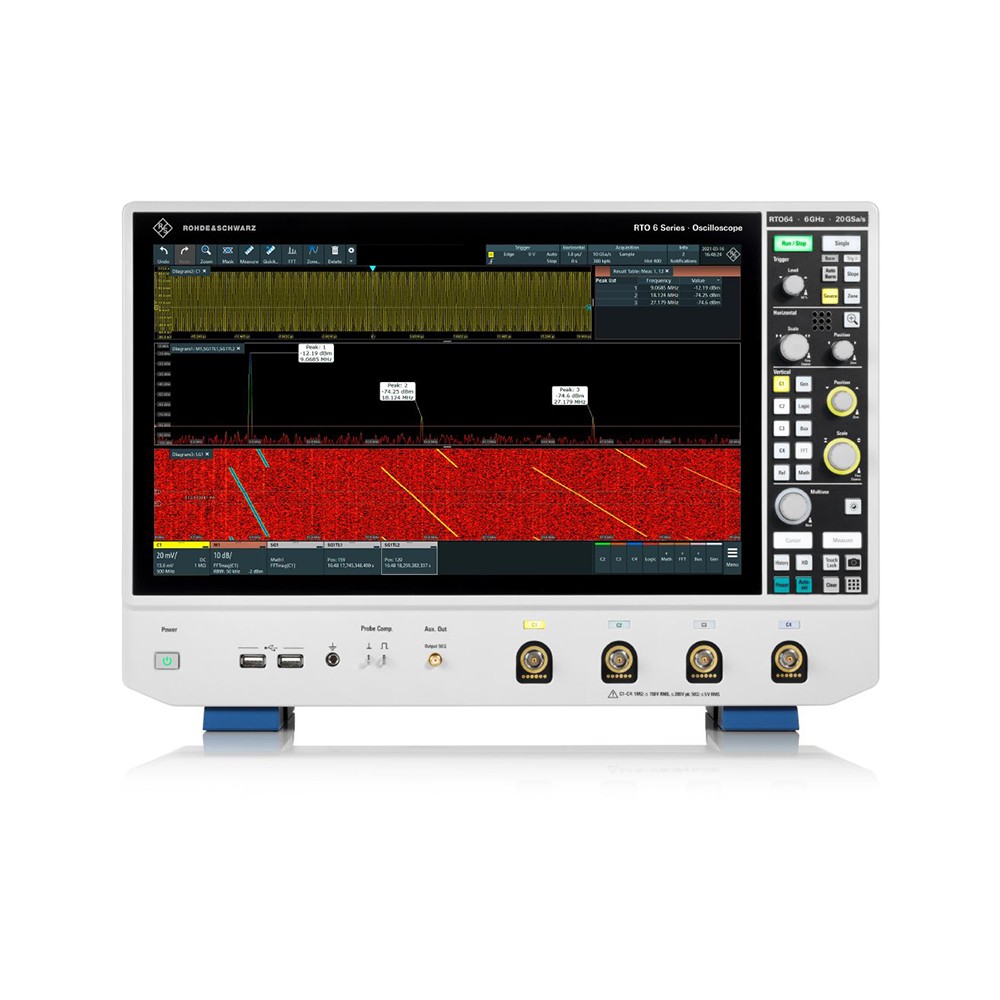

垂直系统 |
模拟通道 | 4 |
带宽 (-3 dB) | R&S®RTO64，带 R&S®RTO6-B90 选件 | 600 MHz |
（必备一个带宽选件） | R&S®RTO64，带 R&S®RTO6-B91 选件 | 1 GHz |
R&S®RTO64，带 R&S®RTO6-B92 选件 | 2 GHz |
R&S®RTO64，带 R&S®RTO6-B93 选件 | 3 GHz |
R&S®RTO64，带 R&S®RTO6-B94 选件 | 4 GHz |
R&S®RTO64，带 R&S®RTO6-B96 选件 | 双通道：6 GHz 四通道：4 GHz |
上升时间 | R&S®RTO64，带 R&S®RTO6-B90 选件 | 635 ps |
R&S®RTO64，带 R&S®RTO6-B91 选件 | 375 ps |
R&S®RTO64，带 R&S®RTO6-B92 选件 | 210 ps |
R&S®RTO64，带 R&S®RTO6-B93 选件 | 145 ps |
R&S®RTO64，带 R&S®RTO6-B94 选件 | 110 ps |
R&S®RTO64，带 R&S®RTO6-B96 选件 | 77 ps |
垂直分辨率 | 16 位系统架构 |
有效位数/ENOB（测量值） | 50 Ω，50 mV/div，10 MHz 输入信号，全量程的 90% |
50 MHz | 9.4 |
100 MHz | 9.0 |
200 MHz | 8.6 |
300 MHz | 8.2 |
500 MHz | 8.1 |
1 GHz | 7.7 |
2 GHz | 7.1 |
4 GHz | 6 |
6 GHz | 6 |
RMS 噪声基底 | 50 Ω，1 mV/div，10 MHz 带宽滤波器 | 10 µV（测量值） |
输入阻抗 | 50 Ω ± 1.5% 1 MΩ ± 1%（15 pF 时）（测量值） |
输入灵敏度 | 所有范围内均支持最大带宽 | 50 Ω：1 mV/div 至 1 V/div 1 MΩ：1 mV/div 至 10 V/div |
采集系统 |
实时采样率 | R&S®RTO6-B90、R&S®RTO6-B91、R&S®RTO6-B92、R&S®RTO6-B93 选件 | 每通道最大 10 Gsample/s |
R&S®RTO6-B94、R&S®RTO6-B96 选件 | 四通道时最大 10 Gsample/s 双通道时最大 20 Gsample/s |
采集存储 | 标配 | 200 Mpoints（四通道） 400 Mpoints（双通道） 800 Mpoints（单通道） |
R&S®RTO6-B104 选件 | 400 Mpoints（四通道） 800 Mpoints（双通道） 800 Mpoints（单通道） |
R&S®RTO6-B110 选件 | 1 Gpoints（四通道） 2 Gpoints（双通道）；限制：通道 1 和 2 或通道 3 和 4 开启时为 1 Gpoints（双通道） 2 Gpoints（单通道） |
最大波形捕获率 | 1 000 000 波形/秒 |
抽取模式 | 任意抽取模式和波形算法组合，每通道最多支持 3 种波形显示 | 采样，峰值检测，高分辨率，均方根 |
波形算法 | 关闭，包络，平均 |
插值模式 | 线性，sin(x)/x，采样和保持 |
去嵌（选件） | 是 |
水平系统 |
时基范围 | 25 ps/div 至 10000 s/div |
时基精度 | 交付/校准后 | ±10 ppb |
触发系统 |
标配触发类型 | 边沿，毛刺，宽度，欠幅，窗口，超时，间隔，斜率，data2clock，码型，状态，串行码型，TV/视频，区域触发 |
可选触发类型 | 串行总线触发 |
触发灵敏度 | 触发迟滞定义 | 可自动或手动调整 （0 div 至 5 div） |
分析和测量 |
自动测量 | 47 |
光标测量 | 4 |
波形数学运算 | 高级（公式编辑器） |
模板测试 |
模板生成 | 高级（用户可配置，基于硬件） |
逻辑分析仪 (MSO) 功能 |
数字输入通道 | 16 |
MSO 存储深度 | 每通道的存储深度为 200 Mpts |
MSO 带宽 | 400 MHz |
MSO 采样率 | 每通道的采样率为 5 Gsample/s |
通用数据 |
尺寸（宽 x 高 x 深） | 450 mm × 315 mm × 204 mm (17.72 in × 12.40 in × 8.03 in) |
重量 | 10.7 kg (23.59 lb) |
接口 | 1 Gbps LAN，A 型：2 x USB 3.1，2 x USB 2.0；B 型：1 x USB 3.1，GPIB（选件），HDMI 和 Display Port（用于外部监视器），外部触发，触发输出 |
显示屏 | 15.6" 电容式触摸屏，分辨率：1920 像素 x 1080 像素（全高清） |
操作系统 | Windows |
