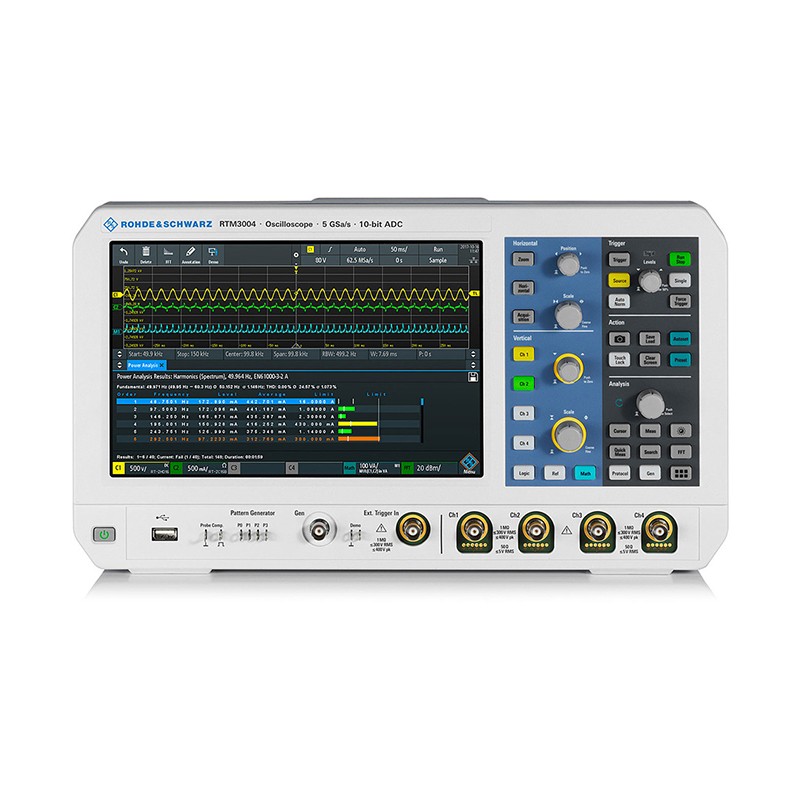

数字示波器R&S®RTM3000型

型号:	R&S®RTM3000

索取资料及报价

产品介绍

这款示波器配备同级别中最高分辨率(1280 像素x 800像素)且尺寸***电容式触摸显示屏(10.1"). 操作起来和智能手机一样。只需触摸屏幕即可快速浏览弹出菜单、并可通过手势操作轻松缩放或移动波形。与传统8位模数转换器相比.10 位模数转换器产生的波形精度提高了4倍。您将获得更清晰的波形.更多的信号细节。如果所有通道均启用，则每个通道上的存储深度都可达到40 Msample。在交织模式下.存储深度可达80 Msample。可捕获更长的信号序列.进而获取更详细的分析结果。

性能特点：

带宽：100 MHz 至 1 GHz
采样率：最大 5 Gsample/s
存储深度：最大 80 Msample
ADC 分辨率：10 位
显示屏：10.1" 电容式触摸屏

undefined

“十”力钜献，显示更多信号细节

R&S RTM3000“十”力非凡，它将 10 位 ADC、10 倍存储和 10.1" 触摸屏以及适用于所有罗德与施瓦茨探头的探头接口**结合，适用于解决日常调试问题。

垂直分辨率是一般 8 位 ADC 的四倍

始终保持高采样率

具有多点触控功能的 10.1" 触摸屏

RTM3000 特点和优势

信号分析：快速获取结果可查看存在于大信号中的小信号细节 R&S®RTM3000 使用罗德与施瓦茨设计的定制化 10 位模数转换器，与传统 8 位模数转换器相比，波形精度提升 4 倍。分辨率越高，波形越清晰，进而显示更多在其他情况下可能忽略的信号细节。比如在测量开关电源的特性时。在单次捕获中，需要同时测量开关设备开启和关断时的电压。

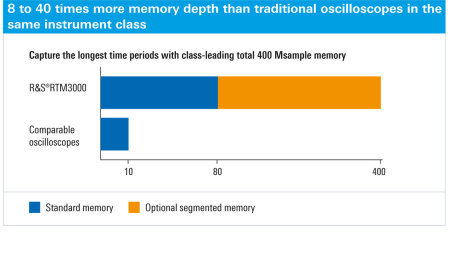

	分段存储 40 Msample（标配）；80 Msample（交织模式） R&S®RTM3000 提供同级别中令页先的存储深度：每个通道的存储深度达到 40 Msample，在交织模式下存储深度可达 80 Msample。这比同类仪器中的示波器高出八倍。用户甚至可以在高采样率下（例如在分析开关电源的瞬态响应时）捕获更长的采集序列，以便获得更详细的分析结果。

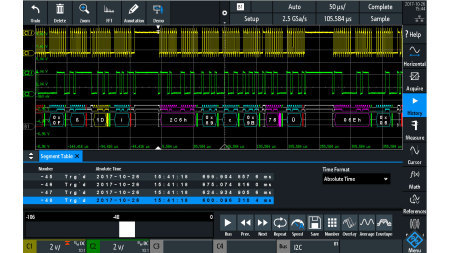

全带宽下采集更多时长分段存储：400 Msample，带历史功能 R&S®RTM-K15 选件带有深存储、分段存储功能，能分析较长观测时间的信号序列。可以在几秒或几分钟内捕获有通信间隔的协议信号（例如 I2C 或 SPI）。由于分段长度可调，因此 400 Msample 的存储深度能得到***利用。在历史模式下，可以调用 400 Msample 最大分段存储深度内的所有采集波形并分析。
	使用 MSO 选件进行逻辑分析 16 个附加数字通道使用 R&S®RTM-B1 选件，每台 R&S&®RTM3000 都可以转变为具有 16 个附加数字通道、直观易用的 MSO。该示波器能同时捕获和分析嵌入式设计的模拟和数字信号。例如，我们可以使用光标测量很方便地确定模数转换器输入输出之间的延迟。

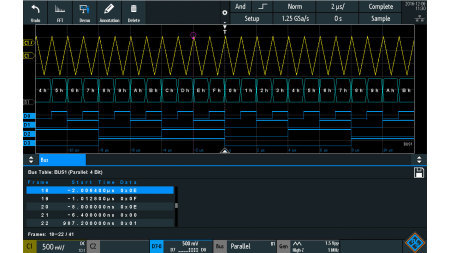

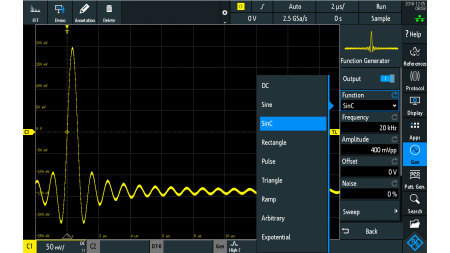

波形发生器和码型发生器生成模拟和数字激励 R&S®RTM-B6 波形发生器和码型发生器的数据传输率最高达 50 Mbit/s，适用于教育领域以及开发硬件。除了常见的正弦波、方波/脉冲波、锯齿波和噪声波形外，此发生器还可输出任意波形以及 4 位信号码型。波形和码型能够以 CSV 文件格式导入，也可以从示波器显示波形中复制。可使用预定义码型，比如 I2C、SPI、UART 以及 CAN/LIN。

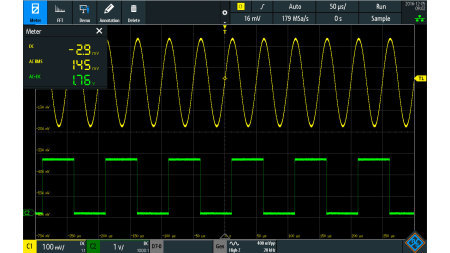

	数字电压表测量并显示电势 R&S®RTM3000 在每个通道上设有三位电压表 (DVM) 和六位频率计，可实现同步测量。标配测量功能包括 DC、AC + DC (RMS) 和 AC (RMS)。

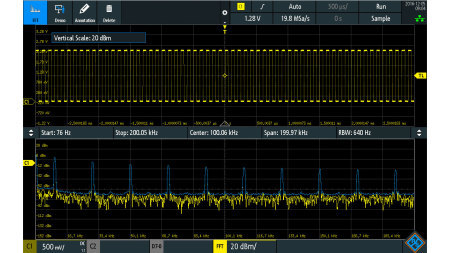

频谱分析模式有些故障难以察觉，这通常是因为时频域信号之间的相互作用。只要按下按钮，输入中心频率和频率范围，即可激活 R&S®RTM3000 的 FFT 功能。R&S®RTM3000 示波器具有强大的 FFT 功能，可分析最长达 128 kpoints 的信号。其他实用功能包括光标测量和频域自动设置。

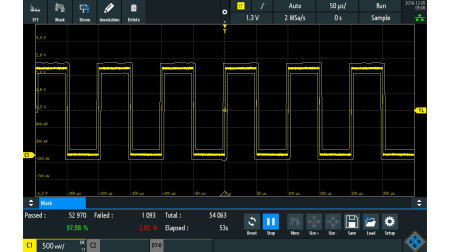

	模板测试模式模板测试能快速显示特定信号是否在规定的容差范围内。模板使用合格/不合格评估统计数据，评估被测设备 (DUT) 的质量和稳定性，并且快速确定信号异常和非预期结果。当模板被违规时，测量停止。R&S®RTM3000 的 AUX-OUT 连接器将在每次模板违规时生成一次脉冲输出。此脉冲输出可用于触发测量设置中的操作。
电源应用的理想之选分辨率高达 10 位，轻松查看电源信号细节电源测量中，高动态信号的最微小细节也至关重要。比如验证 MOSFET 的 RDS(on)。 R&S® RTM3000 示波器具备出色的 ADC 分辨率，最高可将垂直分辨率提升至 10 位。以前无法查看的信号细节变得清晰可见并可测量。因此在验证 RDS(on) 时，可以在开关关闭的状态下测量漏源极电压的斜率。

RTM3000 技术参数

垂直系统
通道数	R&S®RTM3002；R&S®RTM3004	2；4
带宽(±3 dB)（50Ω;时）	R&S®RTM3002/3004（配备R&S®RTM-B2x2/-B2x3/-B2x5/-B2x10选件）	100 MHz、200 MHz、350 MHz、500 MHz、1 GHz
上升时间（计算值）	R&S®RTM3002/3004（配备R&S®RTM-B2x2/-B2x3/-B2x5/-B2x10选件）	3.5 ns、1.75 ns、1 ns、700 ps、350 ps
输入阻抗		50 MΩ 1.5%（测量值）；1 MΩ 1%（测量值）\|\| 14 pF ±1 pF（测量值）
输入灵敏度	所有范围内均支持最大带宽
	1 MΩ 时	500 μV/div至10 V/div
	50Ω 时	500 μV/div至1 V/div
DC增益精度	偏移和位置= 0，自校后，最大工作温度变化为±5°C
	输入灵敏度> 5 mV/div	全量程的±1.5%
	输入灵敏度> 5 mV/div	全量程的±2%
ADC分辨率		10位，高分辨率采样最高达16位
采集系统
最大实时采样率		2.5 Gsample/s；5 Gsample/s（交织模式）
存储深度	标配；	40 Msample；80 Msample（交织模式）
	使用R&S®RTM-K15选件	400 Msample分段存储
水平系统
时基范围		在0.5 ns/div至500 s/div范围内可选
触发系统
触发类型	标配	边沿，宽度，视频（PAL，NTSC，SECAM，PAL-M，SDTV 576i，HDTV 720p，HDTV 1080i，HDTV 1080p），码型，Line，串行总线，超时
	可选	I2C，SPI，UART/RS-232/RS-422/RS-485，CAN/LIN，ARINC 429，MIL-STD-1553

MSO选件
数字通道		16（2个逻辑探头）
采样率		1.25 Gsample/s
存储深度	标配；	40 Msample；80 Msample（交织模式）
	使用R&S®RTM-K15选件	400 Msample分段存储
波形发生器选件
分辨率，采样率		14位，250 Msample/s
振幅	高阻抗；50 Ω	20 mV至5 V (Vpp)；10 mV至2.5 V (Vpp)
DC偏移	高阻抗；50 Ω	±5 V；±2.5 V
信号频率范围	正弦波	0.1 Hz至25 MHz
	脉冲/方波	0.1 Hz至10 MHz
	锯齿波/三角波	0.1 Hz至1 MHz
	噪声波	最大25 MHz
任意波形	采样率；存储深度	最大10 Msample/s；32 kpoints
通用数据
屏幕		10.1" WXGA TFT彩色显示屏（1280 × 800像素）
接口		支持MTP的USB主端口，USB设备端口，LAN，支持远程显示和操作的强大Web服务器
可识别噪声	距离为1.0 m时的最大声压等级	28.3 dB(A)
尺寸	W × H × D	390 mm × 220 mm × 152 mm (15.4 in × 8.66 in × 5.98 in)
重量		3.3 kg (7.27 lb)

RTM3000 订购信息

名称类型订单号
选择R&S®RTM3000基本型号
示波器，100 MHz，2通道	R&S®RTM3002	1335.8794.02
示波器，100 MHz，4通道	R&S®RTM3004	1335.8794.04
基本单元（包括标配附件：每通道配有500 MHz无源探头，电源线）
选择带宽升级
R&S®RTM3002示波器升级至200 MHz带宽	R&S®RTM-B222	1335.9003.02
R&S®RTM3002示波器升级至350 MHz带宽	R&S®RTM-B223	1335.9010.02
R&S®RTM3002示波器升级至500 MHz带宽	R&S®RTM-B225	1335.9026.02
R&S®RTM3002示波器升级至1 GHz带宽	R&S®RTM-B2210	1335.9032.02
R&S®RTM3004示波器升级至200 MHz带宽	R&S®RTM-B242	1335.9049.02
R&S®RTM3004示波器升级至350 MHz带宽	R&S®RTM-B243	1335.9055.02
R&S®RTM3004示波器升级至500 MHz带宽	R&S®RTM-B245	1335.9061.02
R&S®RTM3004示波器升级至1 GHz带宽	R&S®RTM-B2410	1335.9078.02
选择选件
针对非MSO型号的混合信号升级，400 MHz	R&S®RTM-B1	1335.8988.02
任意波形和4位码型发生器	R&S®RTM-B6	1335.8994.02
I2C/SPI串行触发和解码	R&S®RTM-K1	1335.8807.02
UART/RS-232/RS-422/RS-485 串行触发和解码	R&S®RTM-K2	1335.8813.02
CAN/LIN串行触发和解码	R&S®RTM-K3	1335.8820.02
音频（I2S、LJ、RJ、TDM）触发和解码	R&S®RTM-K5	1335.8842.02
MIL-STD-1553串行触发和解码	R&S®RTM-K6	1335.8859.02
ARINC 429串行触发和解码	R&S®RTM-K7	1335.8865.02
历史和分段存储	R&S®RTM-K15	1335.8907.02
频谱分析和瀑布图	R&S®RTM-K18	1335.8913.02
电源分析	R&S®RTM-K31	1335.8920.02
应用包包括以下选件： R&S®RTM-K1，R&S®RTM-K2，R&S®RTM-K3，R&S®RTM-K5，R&S®RTM-K6，R&S®RTM-K7，R&S®RTM-K15，R&S®RTM-K18，R&S®RTM-K31，R&S®RTM-B6	R&S®RTM-PK1	1335.8942.02
选择附加探头
单端无源探头
500 MHz，10 ®，10:1，300 V，10 pF，5 mm	R&S®RT-ZP05S	1333.2401.02
500 MHz，10 ®，10:1，400 V，9.5 pF，2.5 mm	R&S®RTM-ZP10	1409.7550.00
38 MHz，1 ®，1:1，55 V，39 pF，2.5 mm	R&S®RT-ZP1X	1333.1370.02
有源宽带探头：单端
1.0 GHz，10:1，1 ®，BNC接口	R&S®RT-ZS10L	1333.0815.02
1.0 GHz，有源，1 ®，罗德与施瓦茨探头接口	R&S®RT-ZS10E	1418.7007.02
1.0 GHz，有源，1 ®，R&S®ProbeMeter，微控按钮，罗德与施瓦茨探头接口	R&S®RT-ZS10	1410.4080.02
1.5 GHz，有源，1 ®，R&S®ProbeMeter，微控按钮，罗德与施瓦茨探头接口	R&S®RT-ZS20	1410.3502.02
有源宽带探头：差分
1.0 GHz，有源，差分，1 ®，R&S®ProbeMeter，微控按钮，包括10:1外部衰减器，1 ®，70 V DC，46 V AC（峰值），罗德与施瓦茨探头接口	R&S®RT-ZD10	1410.4715.02
1.5 GHz，有源，差分，1 ®，R&S®ProbeMeter，微控按钮，罗德与施瓦茨探头接口	R&S®RT-ZD20	1410.4409.02
电源完整性探头
2.0 GHz，1:1，50 kΩ，±0.85 V，±60 V偏置，罗德与施瓦茨探头接口	R&S®RT-ZPR20	1800.5006.02
高压单端无源探头
250 MHz，100:1，100 ®，850 V，6.5 pF	R&S®RT-ZH03	1333.0873.02
400 MHz，100:1，50 ®，1000 V，7.5 pF	R&S®RT-ZH10	1409.7720.02
400 MHz，1000:1，50 ®，1000 V，7.5 pF	R&S®RT-ZH11	1409.7737.02

名称	类型	订单号
高压探头：差分
25 MHz，20:1/200:1，4 ®，1.4 kV (CAT III)，BNC接口	R&S®RT-ZD002	1337.9700.02
25 MHz，10:1/100:1，4 ®，700 V (CAT II)，BNC接口	R&S®RT-ZD003	1337.9800.02
100 MHz，8 ®，1 kV (RMS) (CAT III)，BNC接口	R&S®RT-ZD01	1422.0703.02
200 MHz，10:1，±20 V，BNC接口	R&S®RT-ZD02	1333.0821.02
800 MHz，10:1，200 kΩ，±15 V，BNC接口	R&S®RT-ZD08	1333.0838.02
200 MHz，250:1/25:1，5 ®，750 V（峰值），300 V CAT III，罗德与施瓦茨探头接口	R&S®RT-ZHD07	1800.2307.02
100 MHz，500:1/50:1，10 ®，1500 V（峰值），1000 V CAT III，罗德与施瓦茨探头接口	R&S®RT-ZHD15	1800.2107.02
200 MHz，500:1/50:1，10 ®，1500 V（峰值），1000 V CAT III，罗德与施瓦茨探头接口	R&S®RT-ZHD16	1800.2207.02
100 MHz，1000:1/100:1，40 ®，6000 V（峰值），1000 V CAT III，罗德与施瓦茨探头接口	R&S®RT-ZHD60	1800.2007.02
电流探头
20 kHz，AC/DC，0.01 V/A和0.001 V/A，±200 A和±2000 A，BNC接口	R&S®RT-ZC02	1333.0850.02
100 kHz，AC/DC，0.1 V/A，30 A，BNC接口	R&S®RT-ZC03	1333.0844.02
2 MHz，AC/DC，0.01 V/A，500 A (RMS)，罗德与施瓦茨探头接口	R&S®RT-ZC05B	1409.8204.02
10 MHz，AC/DC，0.01 V/A，150 A (RMS)，BNC接口	R&S®RT-ZC10	1409.7750K02
10 MHz，AC/DC，0.01 V/A，150 A (RMS)，罗德与施瓦茨探头接口	R&S®RT-ZC10B	1409.8210.02
50 MHz，AC/DC，0.1 V/A，30 A (RMS)，罗德与施瓦茨探头接口	R&S®RT-ZC15B	1409.8227.02
100 MHz，AC/DC，0.1 V/A，30 A (RMS)，BNC接口	R&S®RT-ZC20	1409.7766K02
100 MHz，AC/DC，0.1 V/A，30 A (RMS)，罗德与施瓦茨探头接口	R&S®RT-ZC20B	1409.8233.02
120 MHz，AC/DC，1 V/A，5 A (RMS)，BNC接口	R&S®RT-ZC30	1409.7772K02
EMC近场探头
用于E和H近场测量的探头组，30 MHz至3 GHz	R&S®HZ-15	1147.2736.02
逻辑探头
400 MHz逻辑探头，8通道	R&S®RT-ZL04	1333.0721.02
探头附件
适用于R&S®RT-ZC10/20/30的探头电源	R&S®RT-ZA13	1409.7789.02
外部衰减器10:1，2.0 GHz，1.3 pF，60 V DC，42.4 V AC（峰值），适用于 R&S®RT-ZD20/30探头	R&S®RT-ZA15	1410.4744.02
探头袋	R&S®RT-ZA19	1335.7875.02
电源去偏移和校准测试夹具	R&S®RT-ZF20	1800.0004.02
3D定位器配备中心张紧旋钮，可轻松夹住并固定探头（跨度范围：200 mm；夹持范围：15 mm）	R&S®RT-ZA1P	1326.3641.02
选择附件
前盖板	R&S®RTB-Z1	1333.1728.02
软包	R&S®RTB-Z3	1333.1734.02
机架套件	R&S®ZZA-RTB2K	1333.1711.02
