CN 416M4N-32 耦合网络适用于（共模传导抗扰）2线或3线线缆，其耦合共模传导抗扰电压可达到300V。严格按照IEC 61000-4-16:2015标准要求来设计。
产品特点
> 4线共模同时注入
> 快速短接开关，用于DC耦合
> 香蕉头端子信号注入
技术参数
标准
IEC 61000-4-16:2015
耦合频率
0 Hz-150 kHz ，CW波
线路阻抗
400 Ω*4（精度1%）
耦合电压
300 V
耦合模式
4线共模 （同时对地）
耦合器件
1 μF电容器（精度1%）
工作电压
最大 690 V DC
工作电流
最大 32 A
AE/EUT端口类型
4mm香蕉头
信号注入端口类型
通用参数
重量
约3.6 kg
尺寸
360 mm×220 mm×135 mm（长×宽×高）
壳体材料
铝合金
环境温度
15℃ - 35℃ (操作条件)
相对湿度
45% - 75% (操作条件)

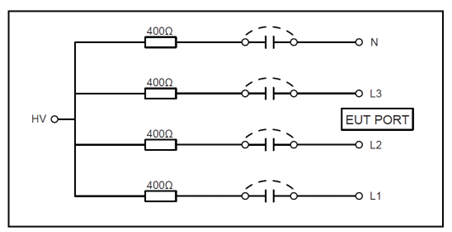

标准原理图：

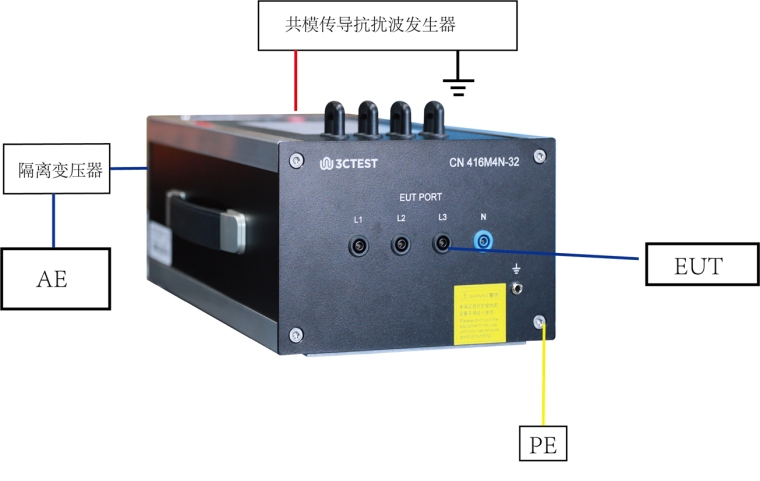

测试连接示意图：
产品标准
