冲击电流模拟器S15C型

产品介绍

S15C系列是依据标准开发的一款新型冲击电流模拟器，它能够输出8/20μs脉冲电流波形，最高输出电流40kA。

特点：

>5.7英寸TFT触摸屏操作

>测试电流最大可达40kA

>操作便捷

>以太网LAN通讯，稳定可靠

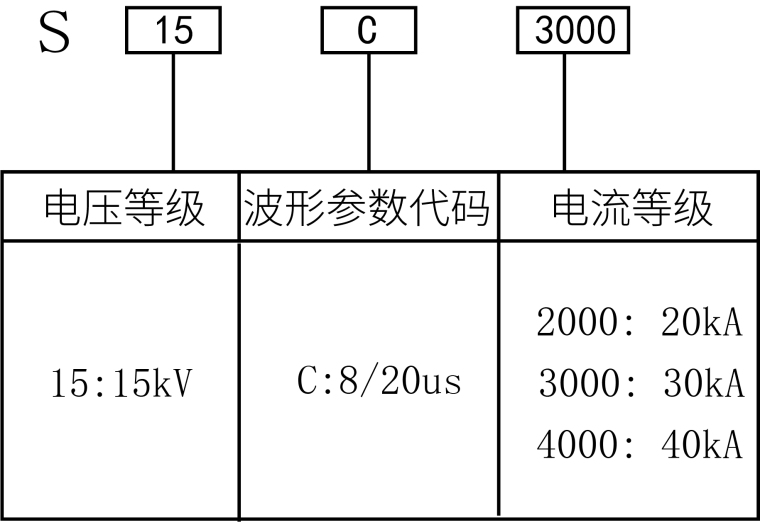

命名规则：

*可根据客户需求定制

技术参数
测试电流范围	S15C2000	0.5 kA -20 kA (±10%)
	S15C3000	0.5 kA -30 kA (±10%)
	S15C4000	0.5 kA -40 kA (±10%)
充电电压	≤15 kV
电流波形	波前时间：8 μs± 10% 半峰值时间：20 μs± 10% 波前时间定义为：1.25（10% - 90%）半峰值时间定义为：1.18（50% - 50%）
极性	正极、负极、先正后负
源输出阻抗	S15C2000	≤0.75 Ω（20 kA）
	S15C3000	≤0.5 Ω（30 kA）
	S15C4000	≤0.4 Ω（40 kA）
重复率（单次脉冲时间）	11 s-99 s（最短时间取决于测试电流值）
试验次数	1-999
触发方式	手动、自动、外部触发
通用参数
显示屏	5.7英寸TFT触摸屏
工作电源范围	AC 220V，±10%，50/60 Hz±5%(国内默认AC 220 V 50 Hz)
保险丝	10A
最大功耗	1500 W
通讯方式	以太网LAN
外部控制方式	25针并口线
外部触发输入	BNC, 5 V TTL
运行控制输入	BNC, 5 V TTL
仪器接地连接方式	使用扁平接地线
机箱尺寸(S15C系列均一致)	22U机柜(600 mm800 mm1250 mm)
仪器重量	S15C2000	约142 kg
	S15C3000	约152 kg
	S15C4000	约162 kg
环境范围	15℃ - 35℃
气压范围	86 kPa - 106 kPa
湿度范围	45% - 75%
