车载微脉冲发生器TIS 300

型号:

TIS 300

产品介绍

TIS 300是为了满足测试汽车、摩托车用仪表而专门设计的一款设备。设备完全符合QC/T727-2007标准要求中的波形A2、B2以及C2的实验，同时也满足JASO D001-94标准中的波形A2、B2以及D2的实验。TIS 300通过触摸屏菜单和功能键，用户可以快速、准确地编辑测试等级完成相关测试。

特点：

> 5.7寸彩色触摸屏前面板操作；

> 满足QC/T727-2007标准要求波形A2、B2以及 C2测试。

> 满足JASO D001-94标准要求波形A2、B2以及D2的实验

> 脉冲幅度Vp最大可达300V

> CN25和CAN内部总线可将DUT电源电压信号传输至电源，并可与其他公司设备实现通讯；

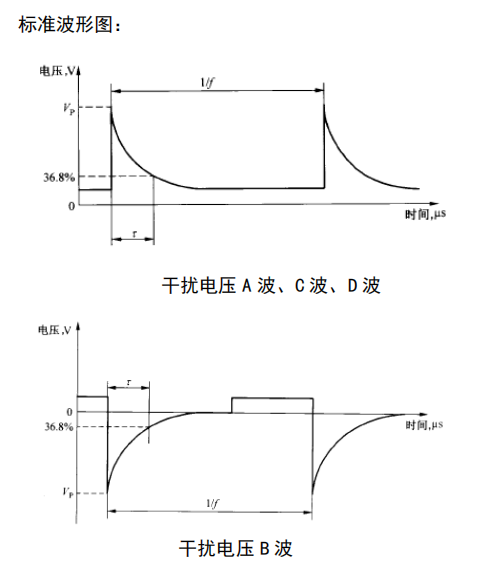

波形 A2
脉冲幅度Vp	30V-200V±10%
上升时间Tr（Vp）	≤1us
时间常数τ	2.5us
输出电阻值R1	0.4Ω
重复频率	1/30Hz
试验次数	10次
极性	正
波形 B2
脉冲幅度Vp	30-300V±10%
上升时间Tr（Vp）	≤1us
时间常数τ	2000us
输出电阻值R1	80Ω
重复频率	1/30Hz
试验次数	100次
极性	负
波形 C2（D2）
脉冲幅度Vp	30V-200V±10%
上升时间Tr（Vp）	≤1us
时间常数τ	2.5us
输出电阻值R1	0.9Ω
重复频率	1/30Hz
试验次数	10次
极性	正
通用参数
供电电压	AC 110V/220V±10%，50/60Hz±5% （大陆地区默认AC 220V 50Hz）
温度范围	15–35℃
湿度范围	45%–75%
气压范围	86kPa–106kPa
外形尺寸	4U机柜
重量	约30kg

随机标配

测试线、电源线、保险丝（备用件）、说明书

产品标准

QC/T 727-2007
JASO-D001-94
