EFTN 4550T高电压大功率脉冲群耦合/去耦网络，实现全自动三相耦合/去耦功能，可满足AC/DC交直流供电，配套CCS、EFT系列仪器使用，EUT最大带载能力AC 450 V 50 A、DC 110 V 50 A 三相五线，其他EUT电压、电流等级，可以根据客户要求定制。
特点：
> EUT 直流负载能力DC 110 V 50 A；
> EUT 交流负载能力AC 450 V 50 A三相五线；
> EUT电源自动投切；
> 过电流保护；
> 对试验电压、极性、相位同步角度等试验参数进行排程设置，实现全自动网络投切 ；
> 任意线路的相位角度迭加。

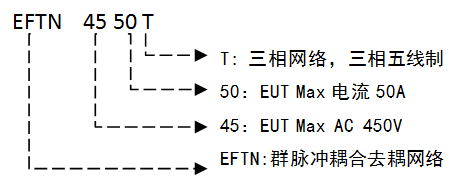

命名规则：
EFTN 4550T技术参数 |
三相全自动耦合/去耦网络 | 电快速瞬变脉冲群测试，电压可达4.2 kV 注：耦合/去耦网络实际输出的脉冲电压值，取决于脉冲发生器的设定值； |
EUT带载能力 | Max AC 450 V 50 A 50/60 Hz 三相五线 |
Max DC 110 V 50 A |
短时冲击电流能力 | 峰值400 A |
相位同步 | L1、L2、L3、N、PE任意线路相位角度迭加 |
耦合路径 | L1、L2、L3、N、PE、DC+、DC-任意路径 |
耦合投切方式 | 自动投切、排程功能 |
耦合电容 | 33 nF |
耦合衰减 | ＜2 dB |
EUT注入端的残余脉冲电压 | 不超过施加试验脉冲电压10% |
通用参数 |
机柜尺寸 | 19"/22U |
重量 | 约150 kg |
温度范围 | 15℃ ～ 35 ℃ |
湿度范围 | 45% ～ 75% |
气压范围 | 86 kPa ～ 106 kPa |
附件 |
说明书、测试线、电源线、接地线 |
选配附件 |
1. 脉冲群校准组件 包含TFB 500/TFB 1000，网络端口适配器和手提箱，满足脉冲群校准 TFB 500：输入阻抗50 Ω 输出阻抗50 Ω、衰减55 dB TFB 1000：输入阻抗1000 Ω、输出阻抗50 Ω、衰减60 dB |
产品标准
- IEC 61000-4-4
- GB/T 17626.4
- EN 61000-4-4
