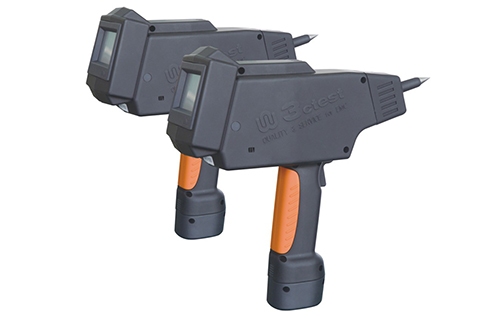

技术参数

接触放电

1000 V ～ 20000 V（±5%）

空气放电

1000 V ～ 20000 V（±5%）

电压步进

100 V

保持时间

大于 5 s

充电电阻

51 MΩ

极性

正、负

RC模块识别

自动识别并LCD显示

温湿度

内置温湿度计，记录和保护功能

脉冲重复频率

单次/0.1/0.2/0.5/1/2/5/10/20

Hz

触发模式

手动&自动

脉冲计数

1 ～ 9999

接触放电模式

150 pF / 330 ohm

简易程序

依据各种标准等级进行测试

上升时间

0.8 ns ± 25%

快速启动测试程序

参数在线可调，简单迅速，易于操作

评估程序

进行20 Hz接触放电，对受试设备的测试点进行评估

标准测试程序

符合 IEC

61000-4-2:2008

通用参数

重量

约8.5 kg

重量（静电枪）

约1.8 kg

工作电源

100 V ～ 240 V（±10%）; 50/60 Hz（大陆地区默认AC 220 V 50 HZ）

环境温度

15℃ ～ 35℃ (操作条件)

相对湿度

30% ～ 60%（操作条件）

气压范围

86 kPa ～ 106 kPa

标配附件

1、电池充电模块 EDS 20H-BATC

6*2600 mAh Ni-MH 充电电池

2、电源适配器 EDS 20H-ACDC

连续测试时，用于替代充电电池

3、阻容模块 EDS 20H-RC

150 pF/330 ohm

4、放电电极 EDS 20H-CONT

接触放电枪头

5、放电电极 EDS 20H-AIR

空气放电枪头

6、接地线

2m 接地线

7、包装箱

手提箱

8、资料

原厂测试校准证书和操作手册

选配附件

1、RC阻容模块

150 pF/2000 ohm (EDS)

330 pF/2000 ohm (EDS)

330 pF/330 ohm (EDS)

100 pF/1500 ohm (EDS)

150 pF/150 ohm (EDS)

500 pF/500 ohm (EDS)

500 pF/5000 ohm (EDS)

200 pF/0 ohm (EDS)

500 pF/0 ohm (EDS)

500 pF/100 ohm (EDS)

可根据用户需求定制放电模块

2、放电电极 EDS 20H-CONT

150 pF/330 ohm、快速继电器放电模块、上升时间 200 ps - 300 ps

3、静电放电试验配置 ESDD

接地高压电阻：2 x 470

kohm

垂直耦合板：500x500

mm

水平耦合板：1600x800

mm

参考接地板：2700x1800

mm

测试桌：1600x800x800

mm，全实木;满足 IEC 61000-4-2要求

4、ESD校准装置 EDS CALA

用于IEC/EN61000-4-2的波形校准，包括2 ohm 靶子/ 4 GHz，同轴电缆，使用说明书

5、衰减器JZ602

阻抗: 50 W 衰减: 20 db

6、衰减器JZ603

阻抗: 50 W 衰减: 30 db

7、EDS REMOTE

实现上位机软件对仪器的远程控制功能

8、PC软件 Corelab

>兼容Windows 7,

Windows 8 and Windows 10操作系统

>支持以太网接口和串口通讯模式

>支持参数排程测试、测试序列，一键进行测试，操作简单

>可设置客户信息，自动生成测试报告，并支持测试报告的导出，方便用户记录实时数据
