技术参数

接触放电

200 V ～ 30,000 V（±5%）

空气放电

200 V ～ 30,000 V（±5%）

电压步进

100 V

保持时间

大于 5 s

充电电阻

51MΩ

极性

正、负

RC模块识别

自动识别并LCD显示

温湿度

内置温湿度计，记录和保护功能

脉冲重复频率

单次/0.1/0.2/0.5/1/2/5/10/20 Hz

触发模式

手动&自动

脉冲计数

1～9999

接触放电模式

150 pF / 330 ohm

上升时间

0.8 ns ± 25%

快速启动测试程序

参数在线可调，简单迅速，易于操作

评估程序

进行20 Hz接触放电，对受试设备的测试点进行评估

标准测试程序

符合 IEC 61000-4-2:2008

通用参数

重量

约12.0 kg

重量（静电枪）

约2.0 kg

环境温度

15 ℃～ 35 ℃（操作条件）

相对湿度

30% ～ 60%（操作条件）

气压范围

86 kPa ～ 106 kPa

工作电源

100 V ～ 240 V（±10%）; 50/60 Hz（大陆地区默认AC 220 V 50 HZ）

标配附件

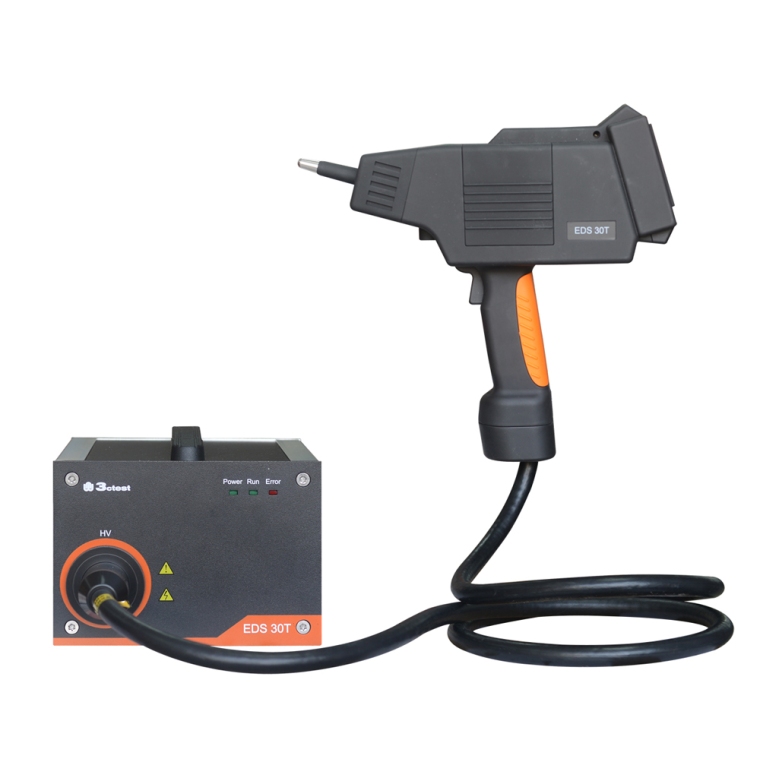

1、放电枪

放电枪与控制 一把

2、高压发生器

程控高压电源 一台

3、阻容模块EDS 20H-RC

150 pF / 330 Ω

放电模块可更换

4、放电电极EDS 30T-CONT(330Ω)

接触放电头

5、放电电极EDS 20H-AIR

空气放电头

6、接地线

2 m 接地线

7、包装箱

手提箱

8、资料

原厂测试校准证书和操作手册

选配附件

1、RC阻容模块

150 pF/2000 ohm (EDS)

330 pF/2000 ohm (EDS)

330 pF/330 ohm (EDS)

100 pF/1500 ohm (EDS)

150 pF/150 ohm (EDS)

500 pF/500 ohm (EDS)

500 pF/5000 ohm (EDS)

200 pF/0 ohm (EDS)

500 pF/0 ohm (EDS)

500 pF/100 ohm

(EDS)

可根据用户需求定制放电模块

2、30

mm放电电极

EDS 30T-AIR(30mm)

用于15 kV ～ 30 kV测试

3、电池模组EDS01

8*2600 mAh镍氢充电电池，代替AC电源。接触放电+30 kV，1

Hz，大约8 h。

尺寸140 mm*100 mm*35 mm。重量0.5

Kg

4、电池充电器

用于电池盒充电

5、静电放电试验配置 ESDD

接地高压电阻2 x 470 kohm

垂直耦合板500x500x3 mm

水平耦合板1600x800x2 mm

参考接地板2700x1800x2 mm

测试桌1600x800x800 mm，全实木；满足IEC 61000-4-2要求

6、ESD校准装置 EDS CALA

用于IEC/EN61000-4-2的波形校准，包括2 ohm 靶子/ 4 GHz，同轴电缆，使用说明书

7、衰减器JZ602

阻抗: 50 W

衰减: 20 db

8、衰减器JZ603

阻抗: 50 W

衰减: 30 db
