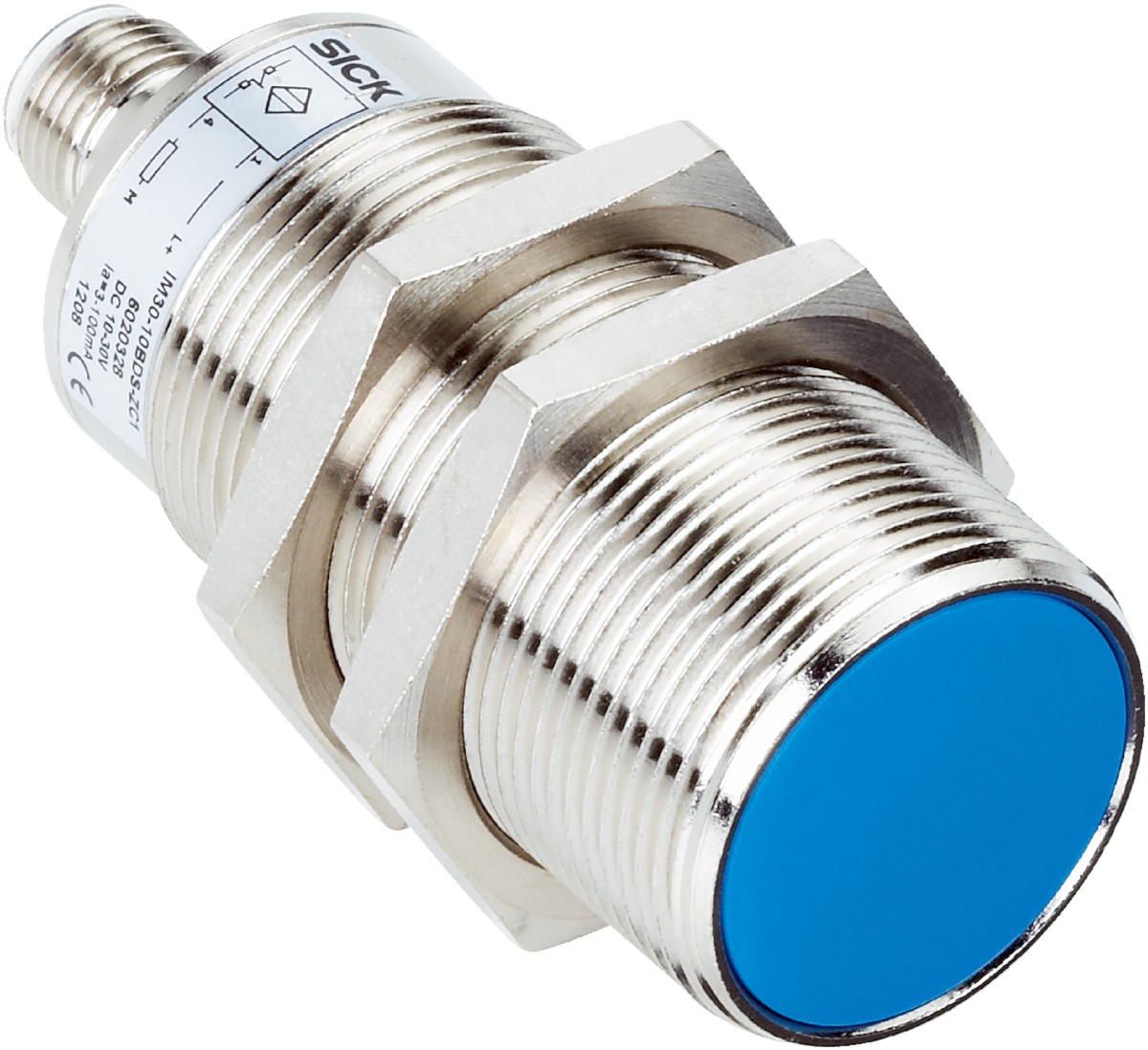

电感式接近传感器IM30-15NUS-ZUD
| 型号: | IM30-15NUS-ZUD | | 货号: | 6022058 | | 品牌: | SICK |
产品介绍
   产品特点 | 设计构造 | 米 | | 外壳形状 | 标准结构形式 | | 螺纹尺寸 | M30 x 1,5 | | 直径 | Ø 30 mm | | 触发感应距离 Sn | 15 mm | | 安全接通距离 Sa | 12.15 mm | | 安装在金属 | 非齐平 | | 开关频率 | 25 Hz 1) 30 Hz 2) | | 连接类型 | 电缆，2电线, 6 m | | 输出功能 | 常开接点 | | 电气规格 | AC/DC 2 线 | | 外壳防护等级 | IP67 3) | | 供货范围 | 紧固螺母，黄铜，镀镍 (2 x) |
机械/电子参数 | 供电电压 | 20 V AC/DC ... 250 V AC/DC | | 电压下降 | ≤ 6.5 V AC, ≤ 6 V DC | | （接近传感器）通电后开始工作前的延时 | ≤ 8 ms | | 滞后 | 1 % ... 15 % | | 再现性 | ≤ 10 % 1) 2) 3) | | 温度漂移 (Sr) | ± 10 % | | 电磁兼容性 | 根据 EN 60947-5-2 根据 EN 55011标准，B 级 | | 持续性电流 Ia | ≤ 350 mA 4) ≤ 250 mA 5) ≤ 100 mA 6) | | 剩余电流 | ≤ 2.5 mA (AC 250 V) ≤ 1.3 mA (AC 110 V) ≤ 0.8 mA (DC 24 V) | | 最小负载电流 | ≥ 5 mA | | 短时耐受电流 | 2.2 A 7) | | 导线材料 | PUR/PVC | | 导线横截面 | 0.5 mm² | | 短路保险 | 8) | | 通电脉冲保护 | ✔ | | 抗冲击与抗振性 | 30 g, 11 ms / 10 … 55 Hz, 1 mm | | 运行环境温度 | –25 ℃ ... +70 ℃ | | 外壳材料 | 黄铜, 镀镍 | | 材料，感应面 | 塑料, PBT | | 壳体长度 | 81 mm | | 可用的螺纹长度 | 44 mm | | 最大拧紧力矩 | ≤ 50 Nm | | 防护等级 | II | | 额定绝缘电压 Ui | 250 V AC | | 使用类别 | AC-140 9) DC-13 10) | | 污染等级 | 3 | | 额定冲击耐受电压 | 4 kV |
安全技术参数 | MTTFD | 968 年 | | DCavg | 0 % | | TM（持续运行时间） | 20 年 |
折减系数 | 提示 | 这些数据仅作为参考，可能有偏差 | | 不锈钢 （V2A） | 大约 0.8 | | 铝 （Al） | 大约 0.45 | | 铜（Cu） | 大约 0.4 |
安装指导 | 备注 | 相关图示参见“安装指导” | | A | 30 mm | | B | 60 mm | | C | 30 mm | | D | 45 mm | | E | 30 mm | | F | 120 mm |
证书 | EU declaration of conformity | ✔ | | UK declaration of conformity | ✔ | | ACMA declaration of conformity | ✔ | | Moroccan declaration of conformity | ✔ | | China-RoHS | ✔ | | CCC 证书 | ✔ |
分类 | ECLASS 5.0 | 27270101 | | ECLASS 5.1.4 | 27270101 | | ECLASS 6.0 | 27270101 | | ECLASS 6.2 | 27270101 | | ECLASS 7.0 | 27270101 | | ECLASS 8.0 | 27270101 | | ECLASS 8.1 | 27270101 | | ECLASS 9.0 | 27270101 | | ECLASS 10.0 | 27270101 | | ECLASS 11.0 | 27270101 | | ECLASS 12.0 | 27274001 | | ETIM 5.0 | EC002714 | | ETIM 6.0 | EC002714 | | ETIM 7.0 | EC002714 | | ETIM 8.0 | EC002714 | | UNSPSC 16.0901 | 39122230 |
| |
