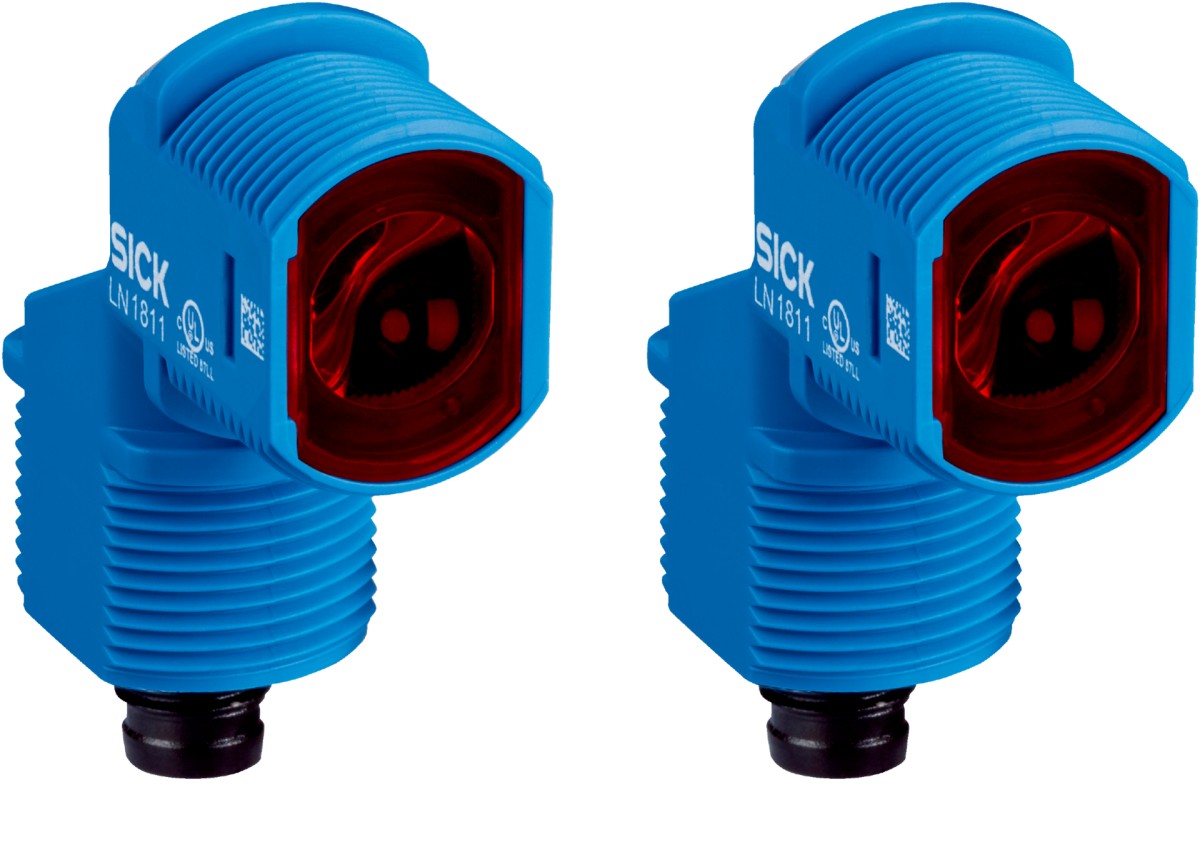

光电传感器ZSE18-4AB3A8
| 型号: | ZSE18-4AB3A8 | | 货号: | 1095856 | | 品牌: | SICK |
产品介绍
    产品特点 | 工作原理 | 对射式光电传感器 | | 尺寸(宽 x 高 x 深) | 13.6 mm x 40.8 mm x 33.3 mm | | 外壳形状（光束出口） | 复合安装 | | 螺丝直径（外壳） | M18 | | 紧固方式 | M18，接头/ M18，底座 | | 外壳颜色 | 蓝色 | | 最大开关距离 | 0 m ... 22 m | | 感应距离 | 0 m ... 20 m | | 光源种类 | 可见红光 | | 光源 | LED | | 光点尺寸（距离） | Ø 125 mm (1,000 mm) | | 轴长 | 625 nm |
机械/电子参数 | 工作电压 UB | 10 V DC ... 30 V DC | | 残余纹波 | < 10 % | | 电流消耗 | ≤ 15 mA 1) | | 开关量输出 | 反向脉冲：PNP/NPN | | 开关类型 | 亮通, 暗通 | | 开关量输出详情 | | | 开关量输出 Q1 | 反向脉冲：PNP/NPN, 亮通 | | 开关量输出 Q2 | 反向脉冲：PNP/NPN, 暗通 |
| | 输出电流 Imax. | 100 mA | | 响应时间 | ≤ 500 µs 2) | | 开关频率 | 1,000 kHz 3) | | 连接类型 | 插头，M8，4 针 | | 保护电路 | A 4) B 5) D 6) | | 防护等级 | III | | 重量 | 4.54 g | | 外壳材料 | 塑料, ABS | | 材料、光学元件 | 塑料, PMMA | | 外壳防护等级 | IP67 | | 运行环境温度 | –40 ℃ ... +55 ℃ | | 仓库环境温度 | –40 ℃ ... +70 ℃ | | UL 文件编号 | E189383 |
接口类型/接口分配 | 连接类型 | 插头，M8，4 针 | | 接口分配 发射单元 | | | BN 1 | + (L+) | | WH 2 | Not connected | | BU 3 | - (M) | | BK 4 | Test IN |
| | 接口分配 接收单元 | | | BN 1 | + (L+) | | WH 2 | Q2 | | BU 3 | - (M) | | BK 4 | Q1 |
|
证书 | EU declaration of conformity | ✔ | | UK declaration of conformity | ✔ | | ACMA declaration of conformity | ✔ | | Moroccan declaration of conformity | ✔ | | China-RoHS | ✔ |
分类 | ECLASS 5.0 | 27270901 | | ECLASS 5.1.4 | 27270901 | | ECLASS 6.0 | 27270901 | | ECLASS 6.2 | 27270901 | | ECLASS 7.0 | 27270901 | | ECLASS 8.0 | 27270901 | | ECLASS 8.1 | 27270901 | | ECLASS 9.0 | 27270901 | | ECLASS 10.0 | 27270901 | | ECLASS 11.0 | 27270901 | | ECLASS 12.0 | 27270901 | | ETIM 5.0 | EC002716 | | ETIM 6.0 | EC002716 | | ETIM 7.0 | EC002716 | | ETIM 8.0 | EC002716 | | UNSPSC 16.0901 | 39121528 |
| |
