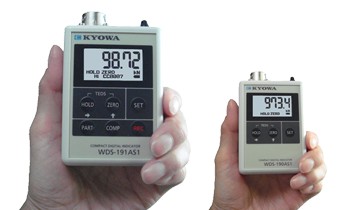

小型数字显示器WDS-190AS1E/191AS1E
产品介绍
特点 使用应变片测量应变、应力与各种应变片式传感器组合后， 可用于压力和载重等物理量测量的轻便型数据显示器。 产品一览 全部显示 WDS-190AS1E 小型数字显示器
规格 | 输入通道数 | 1 |
|---|
| 适用传感器 | 应变片式传感器（全桥法） |
|---|
| 适用电桥电阻 | 60～1000Ω |
|---|
| 电桥电源 | DC 2V |
|---|
| 测量范围 | ±5mV/V（±10000×10-6应变量）含零调整范围 |
|---|
| 数字归零补正 | 可以在输入范围内作数字归零 |
|---|
| 采样速度 | 约50次/秒 |
|---|
| 校准功能 | 实际载荷校准 灵敏度登录校准 通过读取TEDS数据校准 通过TEDS＋登录预备文件的数据校准 |
|---|
| 显示 | LCD 128×64 点 带背光（可设为ON/OFF ） 可任意设定小数点位置（仅在显示物理量时） 范围 -99999～99999 显示单位 可从28种单位中选择 自定义单位（可由英文大写文字、小写文字、特殊文字构成） |
|---|
| 显示値精度 | ±（显示值的0. 05% 5）×10-6应变量或以内 |
|---|
| 显示值切换功能 | 可切换为「10-6应变量」或「mV/V」 |
|---|
| 模式 | 应变模式：用「10-6应变量」或「mV/V」显示 με: -9999.9～9999.9 主模式：通过校准功能可显示物理量 |
|---|
| 平滑功能 | 移动平均次数 : 1, 2, 4, 8, 16, 32, 64, 128 小刻度 : 可切换每步1, 2, 5, 10, 20, 50, 100 零附近零显示 : 从0～9任意设定 |
|---|
| 峰值保持功能 | 保持测量中的大值 |
|---|
| 低通滤波器 | 自动关闭时间可设定为「 0～99分」或「0为不关闭」 可设定背光关闭时间为「 0～60秒」或「0为不关闭」 |
|---|
| 电池电压低下显示 | 电压标志显示 1/1, 1/2, 1/4亮灯, 闪烁的四种状态 闪烁时禁止校准, 禁止采集。 |
|---|
| 使用温湿度范围 | -10～40℃, 20～85% (无结露现象) |
|---|
| 保存温度范围 | -10～60℃ |
|---|
| 电源 | 2节5号碱性干电池 |
|---|
| 工作时间 | 连续72小时或以上（碱性电池） （使用350Ω的传感器, 关闭背光, 室温为25℃, 不采集的情况下） |
|---|
| 外形尺寸 | 66.5(W)×92.0(H)×28.0(D)mm（不含凸起部分） |
|---|
| 重量 | 约110 g（不含电池） |
|---|
| 标配件 | 2节5号锰干电池（确认工作状况用） |
|---|
| 选购件 | 输入电缆 U-16 带挂带的软包 WDS-500-CASE 电桥盒 DB-120C-2, DB-120C-3 |
|---|

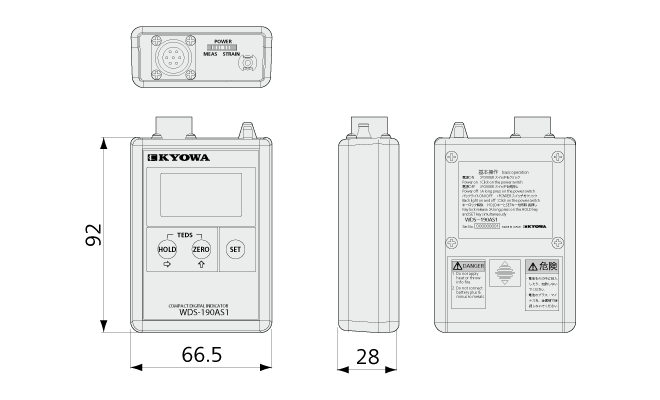

外形尺寸图
WDS-191AS1E 小型数字显示器（带采集功能）
规格 | 输入通道数 | 1 |
|---|
| 适用传感器 | 应变片式传感器（全桥法） |
|---|
| 适用电桥电阻 | 60～1000Ω |
|---|
| 电桥电源 | DC 2V |
|---|
| 测量范围 | ±5mV/V（±10000×10-6应变量）含零调整范围 |
|---|
| 数字归零补正 | 可以在输入范围内作数字归零 |
|---|
| 采样速度 | 约50次/秒 |
|---|
| 校准功能 | 实际载荷校准 灵敏度登录校准 通过读取TEDS数据校准 通过TEDS＋登录预备文件的数据校准 |
|---|
| 显示 | LCD 128×64 点 带背光（可设为ON/OFF ） 可任意设定小数点位置（仅在显示物理量时） 范围 -99999～99999 显示单位 可从28种单位中选择 自定义单位（可由英文大写文字、小写文字、特殊文字构成） |
|---|
| 显示値精度 | ±（显示值的0. 05% 5）×10-6应变量或以内 |
|---|
| 显示值切换功能 | 可切换为「10-6应变量」或「mV/V」 |
|---|
| 模式 | 应变模式：用「10-6应变量」或「mV/V」显示 με: -9999.9～9999.9 主模式：通过校准功能可显示物理量 |
|---|
| 平滑功能 | 移动平均次数 : 1, 2, 4, 8, 16, 32, 64, 128 小刻度 : 可切换每步1, 2, 5, 10, 20, 50, 100 零附近零显示 : 从0～9任意设定 |
|---|
| 峰值保持功能 | 保持测量中的大值 |
|---|
| 集录功能 | USB2.0(微型USB)，CSV文件，容量2GB 按REC键后，开始集录 可任意设定年月日时分秒、部位、计数、数据、 单位、比较值、ON/OFF部位名称、计数值。 |
|---|
| 比较输出 | 上限比较器1点 |
|---|
| 低通滤波器 | 自动关闭时间可设定为「 0～99分」或「0为不关闭」 可设定背光关闭时间为「 0～60秒」或「0为不关闭」 |
|---|
| 电池电压低下显示 | 电压标志显示 1/1, 1/2, 1/4亮灯, 闪烁的四种状态 闪烁时禁止校准, 禁止采集。 |
|---|
| 使用温湿度范围 | -10～40℃, 20～85% (无结露现象) |
|---|
| 保存温度范围 | -10～60℃ |
|---|
| 电源 | 2节5号碱性干电池 |
|---|
| 工作时间 | 连续72小时或以上（碱性电池） （使用350Ω的传感器, 关闭背光, 室温为25℃, 不采集的情况下） |
|---|
| 外形尺寸 | 66.5(W)×92.0(H)×28.0(D)mm（不含凸起部分） |
|---|
| 重量 | 约110 g（不含电池） |
|---|
| 标配件 | 2节5号锰干电池（确认工作状况用） |
|---|
| 选购件 | 输入电缆 U-16 带挂带的软包 WDS-500-CASE 电桥盒 DB-120C-2, DB-120C-3 |
|---|

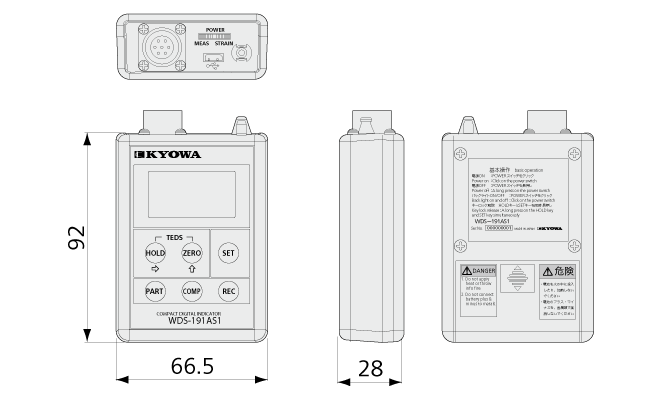

外形尺寸图
WDS-500-CASE
| 产品名称 | 带肩带软套 |
|---|
| 选购件 | WDS-190AS1, WDS-191AS1, WDS-500B |
|---|
下载 说明书 - Instruction Manual (594KB)
| |
