传感器校验器WDS-500BE
产品介绍
特点 用1台WDS-500BE就能简单检查传感器和测量仪器的口袋尺寸的校验器。在自动测量模式下, 只需单键就能完成应变测量, 输入输出电阻测量, 绝缘电阻测量。 产品一览 全部显示 WDS-500BE-0 圆形接头（PRC03插口）
规格 | 测量对象 | 应变片式传感器、应变测量器 |
|---|
| 采样速度 | 约2次/秒 |
|---|
| 自动电源关闭 | 可设定为｢1～99分｣或｢无｣ |
|---|
| 使用温湿度范围 | -5～40℃，20%～85%（无结露现象） |
|---|
| 电源 | 5号碱性干电池2节 |
|---|
| 动作时间 | 连续约8小时（常温，350Ω传感器，使用锰电池） |
|---|
| 重量 | 约220g(干电池内置时) |
|---|
| 外形尺寸 | 69(W)×115(H)×28(D)mm（不含凸起部分） |
|---|
应变测量 | 适用电桥电阻 | 60～1000Ω |
|---|
| 测量范围 | ±5mV/V(±10000×10-6应变量) |
|---|
| 电桥电源 | 约DC2V（可选择间歇施加或连续施加） |
|---|
| 精度 | 〔mV/V〕显示：±（显示值的0.2%＋3）或以内 〔με〕显示：±（显示值的0.2%＋5）或以内 |
|---|
| 测量模式 | 应变量:输入值可表示为｢mV/V｣或｢με｣可零补正 |
|---|
输入输出电阻测量 | 测量范围 | 0～2000Ω |
|---|
| 精度 | ±（显示值的0.2%＋5数字） |
|---|
绝缘电阻测量 | 测量范围 | 0～300MΩ |
|---|
| 施加电压 | 约DC20V |
|---|
| 精度 | ±（显示值的15%＋10数字） |
|---|
应变输出 | 应变输出 | 〔mV/V〕显示：0.000～±5.000mV/V （变化量：0.005mV/V） 〔με〕显示：0～±10000×10-6应变量 （变化量：10×10-6应变量） |
|---|
输出精度 | 直流型放大器 | 〔mV/V〕显示：±（设定值的0.5%＋0.020）或以内 〔με〕显示：±（设定值的0.5%＋40）或以内 |
|---|
| 载波型放大器 | 〔mV/ V〕显示：±（设定值的5%＋0.020）或以内 〔με〕显示：±（设定值的5%＋40）或以内 |
|---|
| 输入输出电阻 | 约350Ω |
|---|
自动测量功能 TEDS数据显示功能 | 显示内容 | 传感器型号,本公司生产编号,额定容量值,额定容量值的单位,额定输出值,输入电阻值,TEDS格式的生产编号 |
|---|
| 标配件 | 2节5号锰干电池、操作说明书 |
|---|
| 选购件 | 输入电缆 U-16（P12-7 - 4芯鳄鱼夹） 硅胶套 WDS-500-COVER-B（蓝） WDS-500-COVER-R（红） WDS-500-COVER-Y（黄） WDS-500-COVER-G（绿） WDS-500-COVER-D（深灰） WDS-500-COVER-L（浅灰） 肩带软套 WDS-500-CASE |
|---|

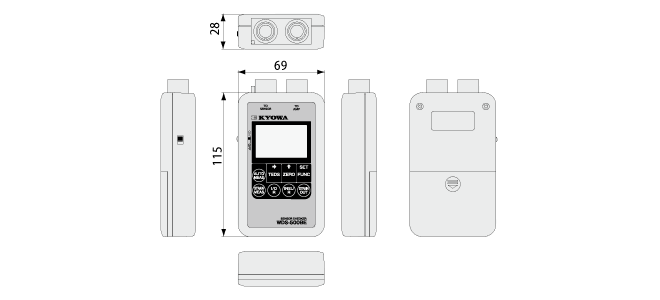

外形尺寸图
WDS-500BE-1 方形接头（3RT01插口）
规格 | 测量对象 | 应变片式传感器、应变测量器 |
|---|
| 采样速度 | 约2次/秒 |
|---|
| 自动电源关闭 | 可设定为｢1～99分｣或｢无｣ |
|---|
| 使用温湿度范围 | -5～40℃，20%～85%（无结露现象） |
|---|
| 电源 | 5号碱性干电池2节 |
|---|
| 动作时间 | 连续约8小时（常温，350Ω传感器，使用锰电池） |
|---|
| 重量 | 约220g(干电池内置时) |
|---|
| 外形尺寸 | 69(W)×115(H)×28(D)mm（不含凸起部分） |
|---|
应变测量 | 适用电桥电阻 | 60～1000Ω |
|---|
| 测量范围 | ±5mV/V(±10000×10-6应变量) |
|---|
| 电桥电源 | 约DC2V（可选择间歇施加或连续施加） |
|---|
| 精度 | 〔mV/V〕显示：±（显示值的0.2%＋3）或以内 〔με〕显示：±（显示值的0.2%＋5）或以内 |
|---|
| 测量模式 | 应变量:输入值可表示为｢mV/V｣或｢με｣可零补正 |
|---|
输入输出电阻测量 | 测量范围 | 0～2000Ω |
|---|
| 精度 | ±（显示值的0.2%＋5数字） |
|---|
绝缘电阻测量 | 测量范围 | 0～300MΩ |
|---|
| 施加电压 | 约DC20V |
|---|
| 精度 | ±（显示值的15%＋10数字） |
|---|
应变输出 | 应变输出 | 〔mV/V〕显示：0.000～±5.000mV/V （变化量：0.005mV/V） 〔με〕显示：0～±10000×10-6应变量 （变化量：10×10-6应变量） |
|---|
输出精度 | 直流型放大器 | 〔mV/V〕显示：±（设定值的0.5%＋0.020）或以内 〔με〕显示：±（设定值的0.5%＋40）或以内 |
|---|
| 载波型放大器 | 〔mV/ V〕显示：±（设定值的5%＋0.020）或以内 〔με〕显示：±（设定值的5%＋40）或以内 |
|---|
| 输入输出电阻 | 约350Ω |
|---|
自动测量功能 TEDS数据显示功能 | 显示内容 | 传感器型号,本公司生产编号,额定容量值,额定容量值的单位,额定输出值,输入电阻值,TEDS格式的生产编号 |
|---|
| 标配件 | 2节5号锰干电池、操作说明书 |
|---|
| 选购件 | 输入电缆 U-16（P12-7 - 4芯鳄鱼夹） 硅胶套 WDS-500-COVER-B（蓝） WDS-500-COVER-R（红） WDS-500-COVER-Y（黄） WDS-500-COVER-G（绿） WDS-500-COVER-D（深灰） WDS-500-COVER-L（浅灰） 肩带软套 WDS-500-CASE |
|---|
WDS-500-CASE
| 产品名称 | 带肩带软套 |
|---|
| 选购件 | WDS-190AS1, WDS-191AS1, WDS-500B |
|---|
WDS-500-COVER 硅胶套
| 产品名称 | WDS-500-COVER-B：蓝 WDS-500-COVER-R：红 WDS-500-COVER-Y：黄 WDS-500-COVER-G：绿 WDS-500-COVER-D：深灰 WDS-500-COVER-L：浅灰 |
|---|
| 对象产品型号 | WDS-500BE |
|---|
| |
