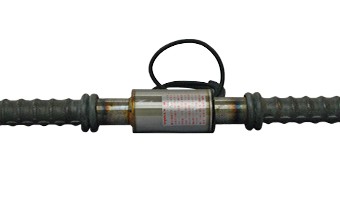

钢筋计BFD-A-TS
产品介绍
特点 ●为了实现长期稳定的测量,传感部采用封闭的惰性气体的特殊结构 ●传感部使用自动补偿温度型应变片,可测量钢筋的温度应力 产品一览 全部显示 BFD-A-35TS 公称直径(异形钢筋):D35
规格 性能 测量应力 额定容量 | 300MPa(1MPa=1N/mm2) (对应额定容量350~400MPa时,请与销售人员咨询。) |
---|
非线性 | ±1%RO或以内 |
---|
滞后 | ±1%RO或以内 |
---|
额定输出 | 1.85mV/V(3700×10-6应变量)或以上 |
---|
测量温度 额定容量 | -30~70℃ |
---|
温度测量误差 | ±0.5℃(-30~70℃) |
---|
环境特性 允许使用温度范围 | -30~80℃ |
---|
温度补偿范围 | -20~70℃ |
---|
零点温度影响 | ±0.1%RO/℃或以内 |
---|
输出温度影响 | ±0.1%/℃或以内 |
---|
电气特性 大激励电压 | 10V AC或DC |
---|
输入电阻 | 350Ω±2%(0℃时) |
---|
输出电阻 | 450Ω±2%(0℃时) |
---|
电缆 | 0.5mm2,4芯氯丁橡胶铠装线1m,外径8mm,前端裸线 |
---|
机械特性 安全过载 | 110% |
---|
公称直径(异形钢筋) | D35 |
---|
外装 | 全金属质地 |
---|
外形尺寸图
BFD-A-38TS 公称直径(异形钢筋):D38
规格 性能 测量应力 额定容量 | 300MPa(1MPa=1N/mm2) (对应额定容量350~400MPa时,请与销售人员咨询。) |
---|
非线性 | ±1%RO或以内 |
---|
滞后 | ±1%RO或以内 |
---|
额定输出 | 1.85mV/V(3700×10-6应变量)或以上 |
---|
测量温度 额定容量 | -30~70℃ |
---|
温度测量误差 | ±0.5℃(-30~70℃) |
---|
环境特性 允许使用温度范围 | -30~80℃ |
---|
温度补偿范围 | -20~70℃ |
---|
零点温度影响 | ±0.1%RO/℃或以内 |
---|
输出温度影响 | ±0.1%/℃或以内 |
---|
电气特性 大激励电压 | 10V AC或DC |
---|
输入电阻 | 350Ω±2%(0℃时) |
---|
输出电阻 | 450Ω±2%(0℃时) |
---|
电缆 | 0.5mm2,4芯氯丁橡胶铠装线1m,外径8mm,前端裸线 |
---|
机械特性 安全过载 | 110% |
---|
公称直径(异形钢筋) | D38 |
---|
外装 | 全金属质地 |
---|
外形尺寸图
BFD-A-41TS 公称直径(异形钢筋):D41
规格 性能 测量应力 额定容量 | 300MPa(1MPa=1N/mm2) (对应额定容量350~400MPa时,请与销售人员咨询。) |
---|
非线性 | ±1%RO或以内 |
---|
滞后 | ±1%RO或以内 |
---|
额定输出 | 1.85mV/V(3700×10-6应变量)或以上 |
---|
测量温度 额定容量 | -30~70℃ |
---|
温度测量误差 | ±0.5℃(-30~70℃) |
---|
环境特性 允许使用温度范围 | -30~80℃ |
---|
温度补偿范围 | -20~70℃ |
---|
零点温度影响 | ±0.1%RO/℃或以内 |
---|
输出温度影响 | ±0.1%/℃或以内 |
---|
电气特性 大激励电压 | 10V AC或DC |
---|
输入电阻 | 350Ω±2%(0℃时) |
---|
输出电阻 | 450Ω±2%(0℃时) |
---|
电缆 | 0.5mm2,4芯氯丁橡胶铠装线1m,外径8mm,前端裸线 |
---|
机械特性 安全过载 | 110% |
---|
公称直径(异形钢筋) | D41 |
---|
外装 | 全金属质地 |
---|

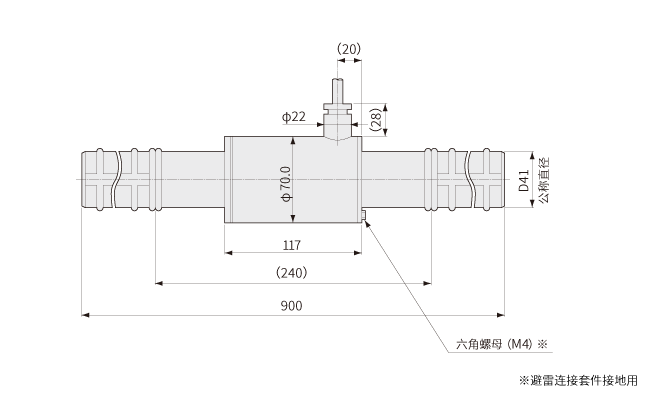

外形尺寸图
BFD-A-51TS 公称直径(异形钢筋):D51
规格 性能 测量应力 额定容量 | 300MPa(1MPa=1N/mm2) (对应额定容量350~400MPa时,请与销售人员咨询。) |
---|
非线性 | ±1%RO或以内 |
---|
滞后 | ±1%RO或以内 |
---|
额定输出 | 1.85mV/V(3700×10-6应变量)或以上 |
---|
测量温度 额定容量 | -30~70℃ |
---|
温度测量误差 | ±0.5℃(-30~70℃) |
---|
环境特性 允许使用温度范围 | -30~80℃ |
---|
温度补偿范围 | -20~70℃ |
---|
零点温度影响 | ±0.1%RO/℃或以内 |
---|
输出温度影响 | ±0.1%/℃或以内 |
---|
电气特性 大激励电压 | 10V AC或DC |
---|
输入电阻 | 350Ω±2%(0℃时) |
---|
输出电阻 | 450Ω±2%(0℃时) |
---|
电缆 | 0.5mm2,4芯氯丁橡胶铠装线1m,外径8mm,前端裸线 |
---|
机械特性 安全过载 | 110% |
---|
公称直径(异形钢筋) | D51 |
---|
外装 | 全金属质地 |
---|
其他 | 异形钢筋 由客户提供。长335mm 数量2根 校准 BFD-A-51TS对传感部施加相当于额定容量300MPa 的压缩载荷(约600kN)及相当于安全过载的压缩载荷(约670kN)。 |
---|
外形尺寸图
| |
