特点
●较少受到混凝土的蠕动与弹性系数变化的影响，可实现高精度的应力测量
●安装在隧道覆盖物的背面，用于测量山地应力
●安装在预先浇铸的混凝土以及隧道覆盖物的背面，直接测量混凝土的应力以及山地应力
产品一览
全部显示
BR-20KBT
2MPa用
规格
性能
测量应力
| 额定容量 | 2MPa |
|---|
| 非线性 | ±1%RO或以内 |
|---|
| 滞后 | ±0.5%RO或以内 |
|---|
| 额定输出 | 1mV/V（2000×10-6应变量）或以上 |
|---|
测量温度
| 额定容量 | -30～70℃ |
|---|
| 温度测量误差 | ±0.5℃（-30～70℃） （使用共和电业的可测量带测温功能的土木传感器温度的测量仪器时） |
|---|
环境特性
| 允许使用温度范围 | -30～80℃ |
|---|
| 温度补偿范围 | -20～70℃ |
|---|
| 零点温度影响 | ±0.05%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.05%/℃或以内 |
|---|
电气特性
| 大激励电压 | 10V AC或DC |
|---|
| 推荐激励电压 | 2～10V AC或DC |
|---|
| 输入电阻 | 0℃时350Ω±1% |
|---|
| 输出电阻 | 0℃时450Ω±0.8% |
|---|
| 电缆 | 0.5mm2，4芯氯丁橡胶铠装线1m，外径8mm，前端裸线 |
|---|
机械特性

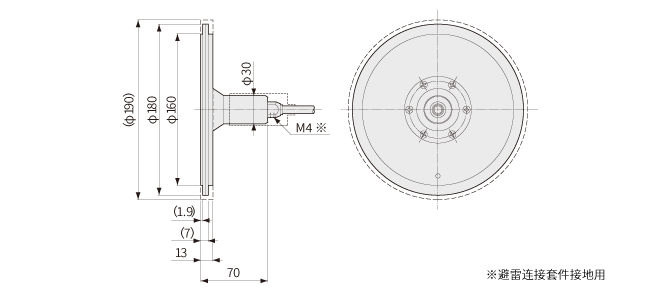

外形尺寸图
BR-50KBT
5MPa用
规格
性能
测量应力
| 额定容量 | 5MPa |
|---|
| 非线性 | ±1%RO或以内 |
|---|
| 滞后 | ±0.5%RO或以内 |
|---|
| 额定输出 | 1mV/V（2000×10-6应变量）或以上 |
|---|
测量温度
| 额定容量 | -30～70℃ |
|---|
| 温度测量误差 | ±0.5℃（-30～70℃） （使用共和电业的可测量带测温功能的土木传感器温度的测量仪器时） |
|---|
环境特性
| 允许使用温度范围 | -30～80℃ |
|---|
| 温度补偿范围 | -20～70℃ |
|---|
| 零点温度影响 | ±0.05%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.05%/℃或以内 |
|---|
电气特性
| 大激励电压 | 10V AC或DC |
|---|
| 推荐激励电压 | 2～10V AC或DC |
|---|
| 输入电阻 | 0℃时350Ω±1% |
|---|
| 输出电阻 | 0℃时450Ω±0.8% |
|---|
| 电缆 | 0.5mm2，4芯氯丁橡胶铠装线1m，外径8mm，前端裸线 |
|---|
机械特性
外形尺寸图
BR-100KBT
10MPa用
规格
性能
测量应力
| 额定容量 | 10MPa |
|---|
| 非线性 | ±1%RO或以内 |
|---|
| 滞后 | ±0.5%RO或以内 |
|---|
| 额定输出 | 1mV/V（2000×10-6应变量）或以上 |
|---|
测量温度
| 额定容量 | -30～70℃ |
|---|
| 温度测量误差 | ±0.5℃（-30～70℃） （使用共和电业的可测量带测温功能的土木传感器温度的测量仪器时） |
|---|
环境特性
| 允许使用温度范围 | -30～80℃ |
|---|
| 温度补偿范围 | -20～70℃ |
|---|
| 零点温度影响 | ±0.05%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.05%/℃或以内 |
|---|
电气特性
| 大激励电压 | 10V AC或DC |
|---|
| 推荐激励电压 | 2～10V AC或DC |
|---|
| 输入电阻 | 350Ω±1%(0℃时) |
|---|
| 输出电阻 | 450Ω±0.8%(0℃时) |
|---|
| 电缆 | 0.5mm2，4芯氯丁橡胶铠装线1m，外径8mm，前端裸线 |
|---|
机械特性
外形尺寸图
备注
※可制作为低容量（200k, 500k, 1MPa）的产品。
