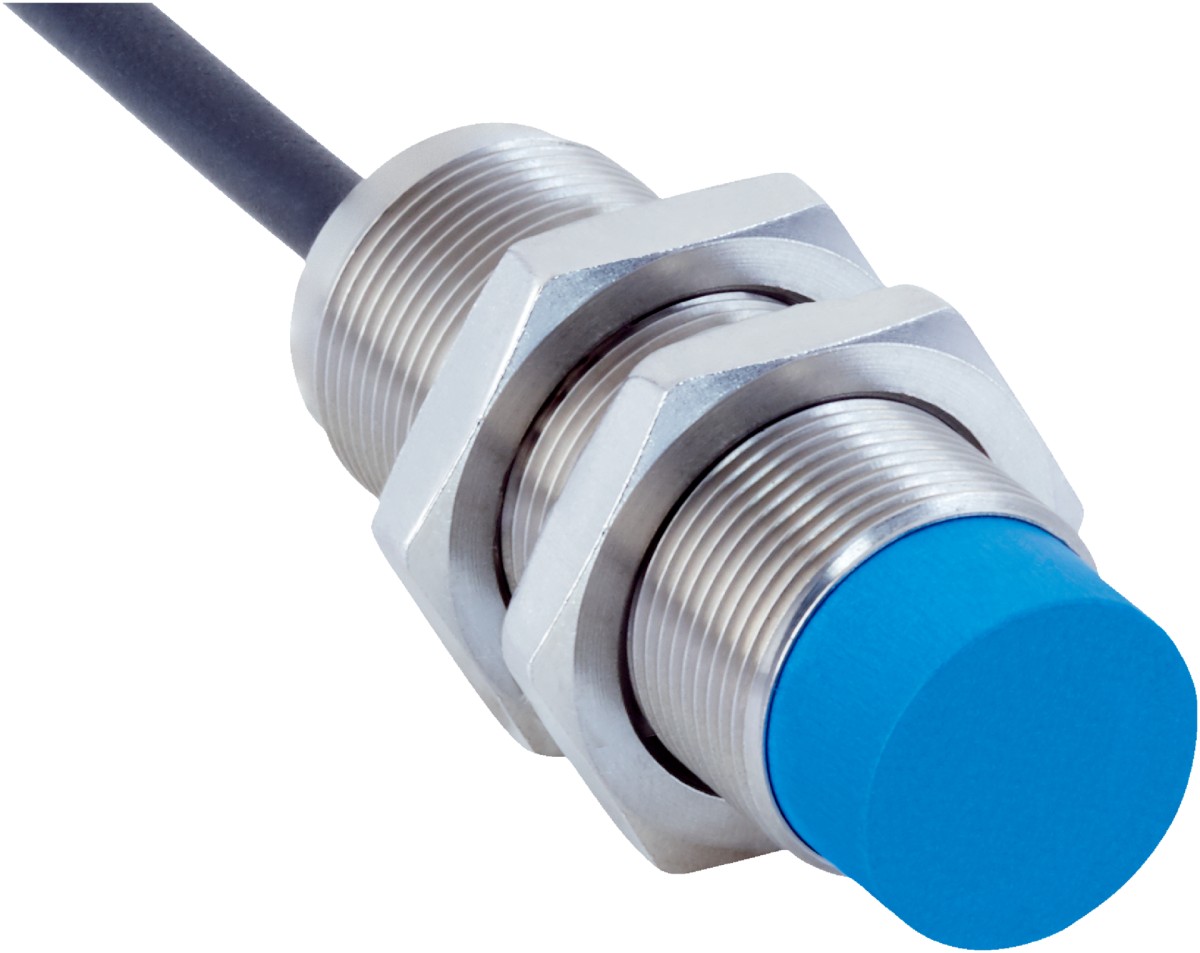

电感式接近传感器IMX18-30NPOZU2S
| 型号: | IMX18-30NPOZU2S | | 货号: | 1119669 | | 品牌: | SICK |
产品介绍

所包含物品 | 产品 | 货号 | 数量 | 说明 | 产品示意图 | | BEF-MU-M18 | 2103185 | 1 | 安装支架或安装板 – 支架 |  |
产品特点 | 设计构造 | 米 | | 外壳形状 | 标准结构形式 | | 螺纹尺寸 | M18 x 1 | | 直径 | Ø 18 mm | | 触发感应距离 Sn | 30 mm | | 安全接通距离 Sa | 24.3 mm | | 安装在金属 | 非齐平 | | 开关频率 | 10 Hz | | 连接类型 | 电缆，3 芯, 2 m | | 开关量输出 | PNP | | 开关量输出详情 | PNP | | 输出功能 | 开口常闭 | | 电气规格 | DC 3 线 | | 外壳防护等级 | IP68 1) | | 特殊特征 | 4 倍触发感应距离, 耐冷却剂或者润滑油影响, 可视化调节指示器 | | 特殊应用 | 冷却剂和润滑剂区域 | | 供货范围 | 紧固螺母，黄铜，镀镍 (2 x) |
1) 根据 EN 60529. 机械/电子参数 | 供电电压 | 10 V DC ... 30 V DC | | 残余纹波 | ≤ 10 % | | 电压下降 | ≤ 2 V 1) | | （接近传感器）通电后开始工作前的延时 | ≤ 150 ms | | 滞后 | 5 % ... 15 % | | 再现性 | ≤ 7 % 2) 3) | | 温度漂移 (Sr) | ± 10 % | | 电磁兼容性 | 根据 EN 60947-5-2 | | 持续性电流 Ia | ≤ 200 mA | | 空载电流 | ≤ 50 mA | | 导线材料 | PUR | | 导线横截面 | 0.34 mm² | | 导线直径 | Ø 4.5 mm | | 短路保险 | ✔ | | 通电脉冲保护 | ✔ | | 抗冲击与抗振性 | 30 g, 11 ms / 10 … 55 Hz, 1 mm | | 显示 |
| | LED 黄色 | 开关状态（接通/断开） | | LED，绿色 | 稳定的接通/断开状态 |
| | 运行环境温度 | –25 ℃ ... +75 ℃ | | 外壳材料 | 镀镍黄铜 | | 材料，感应面 | 塑料, LCP | | 壳体长度 | 59 mm | | 可用的螺纹长度 | 46.5 mm | | 最大拧紧力矩 | ≤ 30 Nm | | 防护等级 | III | | UL 文件编号 | E181493 | | 服务接口 | 作为服务接口的 IO-Link。该接口仅供 SICK 服务中心使用。 |
1) 在 Ia max 时. 2) 工作电压 UB 和环境温度 Ta 恒定. 3) 从 Sr. 安全技术参数 | MTTFD | 411 年 | | DCavg | 0 % | | TM（持续运行时间） | 20 年 |
折减系数 | 提示 | 这些数据仅作为参考，可能有偏差 | | 钢铁 St37 （Fe） | 1 | | 不锈钢 （V2A） | 1 | | 铝 （Al） | 0.6 | | 铜（Cu） | 0.4 | | 黄铜 (Ms) | 0.7 |
安装指导 | 备注 | 相关图示参见“安装指导” | | A | 56 mm | | B | 36 mm | | C | 18 mm | | D | 90 mm | | E | 35 mm | | F | 90 mm |
证书 | EU declaration of conformity | ✔ | | UK declaration of conformity | ✔ | | ACMA declaration of conformity | ✔ | | Moroccan declaration of conformity | ✔ | | China-RoHS | ✔ | | cULus 认证 | ✔ |
分类 | ECLASS 5.0 | 27270101 | | ECLASS 5.1.4 | 27270101 | | ECLASS 6.0 | 27270101 | | ECLASS 6.2 | 27270101 | | ECLASS 7.0 | 27270101 | | ECLASS 8.0 | 27270101 | | ECLASS 8.1 | 27270101 | | ECLASS 9.0 | 27270101 | | ECLASS 10.0 | 27270101 | | ECLASS 11.0 | 27270101 | | ECLASS 12.0 | 27274001 | | ETIM 5.0 | EC002714 | | ETIM 6.0 | EC002714 | | ETIM 7.0 | EC002714 | | ETIM 8.0 | EC002714 | | UNSPSC 16.0901 | 39122230 |
技术图纸  |
| 安装指导 非齐平安装 |  |

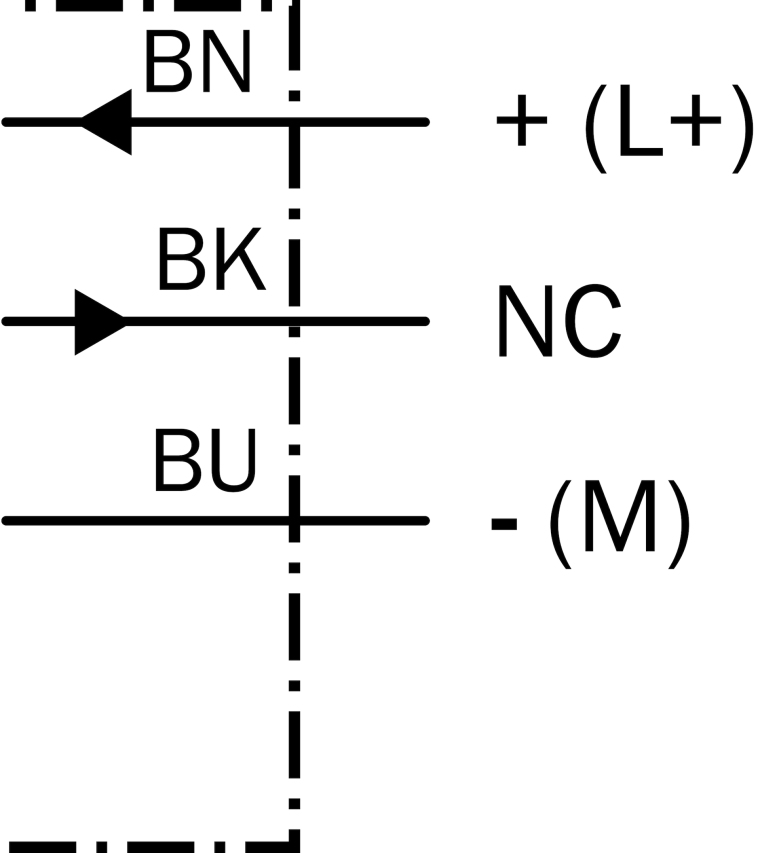

| 接线图 Cd-003 |  |
| 响应曲线 |  |
| 工作原理 设置帮助| Yellow LED indicator | Yellow LED indicator | 状态 | | 接通 | 接通 | 输出已启用（接通），传感器处于稳定的接通状态 | | 断开 | 接通 | 输出已启用（接通），未检测到任何物体 | | 断开 | 断开 | 输出已禁用（断开），已监测到物体 | | 接通 | 断开 | 输出已禁用（断开），传感器处于稳定的断开状态 |
|  |

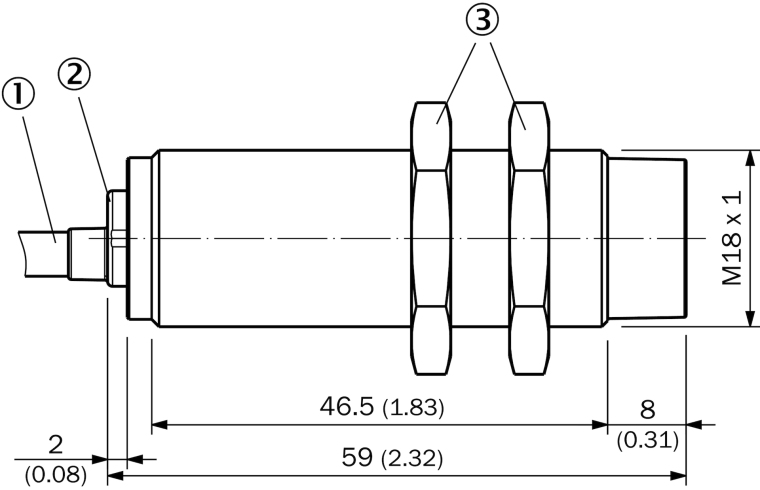

| 尺寸图 IMX18，标准构型，电缆，非齐平尺寸单位：mm ① 接口 ② LED 指示灯 ③ 固定螺母 (2 x)；SW 24，镀镍黄铜 |
| |
