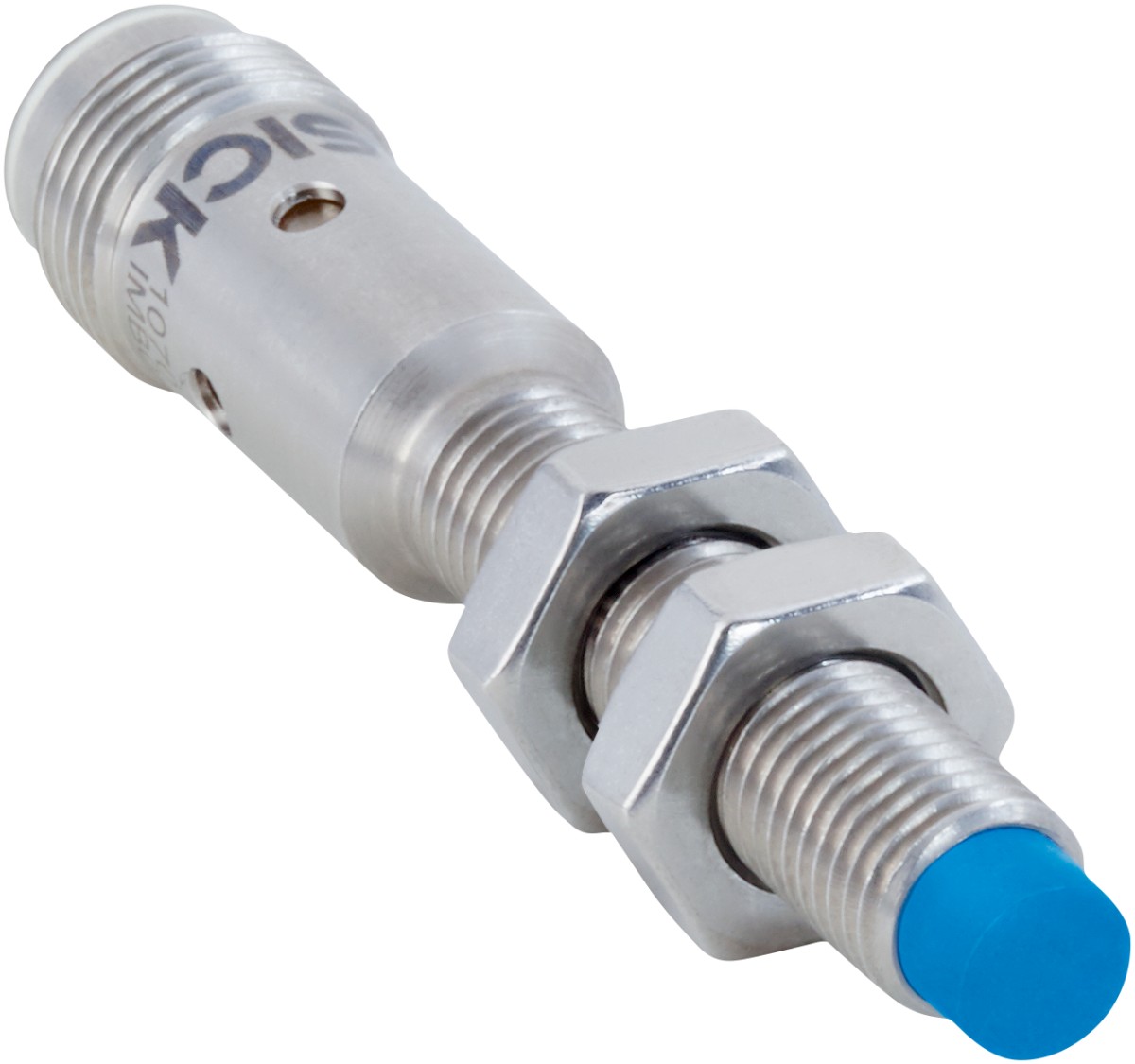

电感式接近传感器IMX08-08NNOZC0S

型号:	IMX08-08NNOZC0S
货号:	1134192
品牌:	SICK

索取资料及报价

产品介绍

European conformity (CE) cULus listed Regulatory Compliance Mark (RCM) UK Conformity Assessed (UKCA)

所包含物品

产品	货号	数量	说明	产品示意图
BEF-MU-M08	2103179	1	安装支架或安装板 – 支架

产品特点

设计构造	米
外壳形状	标准结构形式
螺纹尺寸	M8 x 1
直径	Ø 8 mm
触发感应距离 S_n	8 mm
安全接通距离 S_a	6.48 mm
安装在金属	非齐平
开关频率	25 Hz
连接类型	插头，M12，4 针
开关量输出	NPN
开关量输出详情	NPN
输出功能	开口常闭
电气规格	DC 3 线
外壳防护等级	IP68 ¹⁾
特殊特征	4 倍触发感应距离, 耐冷却剂或者润滑油影响, 可视化调节指示器
特殊应用	冷却剂和润滑剂区域

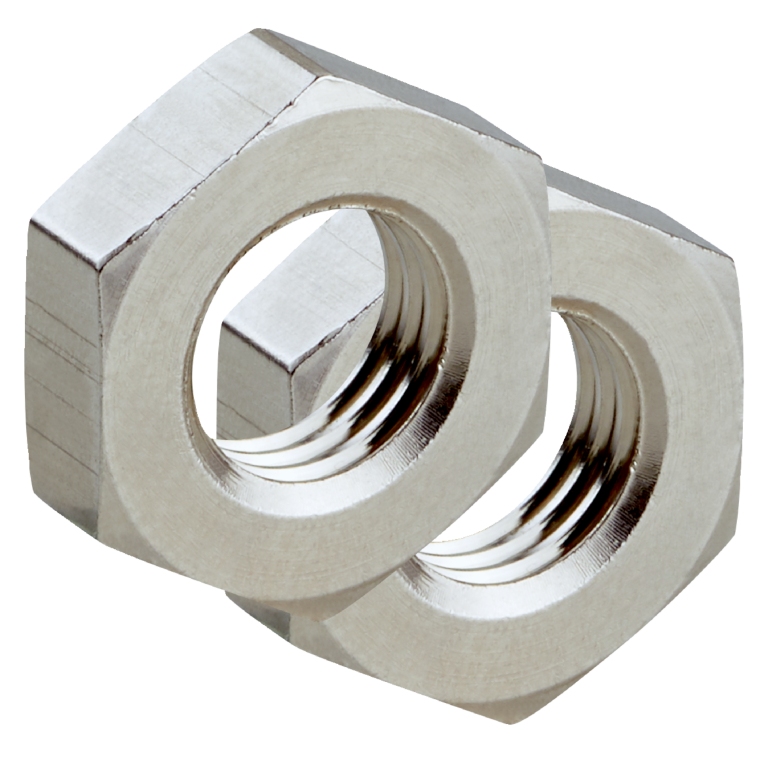

供货范围	紧固螺母，黄铜，镀镍 (2 x)

¹⁾ 根据 EN 60529.

机械/电子参数

供电电压

10 V DC ... 30 V DC

残余纹波

≤ 10 %

电压下降

≤ 2 V ¹⁾

（接近传感器）通电后开始工作前的延时

≤ 150 ms

滞后

5 % ... 15 %

再现性

≤ 5 % ²⁾

³⁾

温度漂移 (S_r)

± 10 %

电磁兼容性

根据 EN 60947-5-2

持续性电流 I_a

≤ 200 mA

空载电流

≤ 50 mA

短路保险

✔

通电脉冲保护

✔

抗冲击与抗振性

30 g, 11 ms / 10 … 55 Hz, 1 mm

显示
LED 黄色	开关状态（接通/断开）
LED，绿色	稳定的接通/断开状态

运行环境温度

–25 ℃ ... +75 ℃

外壳材料

镀镍黄铜

材料，感应面

塑料, LCP

壳体长度

67 mm

可用的螺纹长度

28.2 mm

最大拧紧力矩

≤ 4 Nm

防护等级

III

UL 文件编号

E181493

服务接口

作为服务接口的 IO-Link。该接口仅供 SICK 服务中心使用。

¹⁾ 在 I_a max 时.

²⁾ 工作电压 U_B 和环境温度 Ta 恒定.

³⁾ 从 Sr.

安全技术参数

MTTF_D	411 年
DC_avg	0 %
T_M（持续运行时间）	20 年

折减系数

提示	这些数据仅作为参考，可能有偏差
钢铁 St37 （Fe）	1
不锈钢（V2A）	0.5
铝（Al）	0.9
铜（Cu）	0.7
黄铜 (Ms)	0.9

安装指导

备注	相关图示参见“安装指导”
A	16 mm
B	8 mm
C	8 mm
D	24 mm
E	16 mm
F	24 mm

证书

EU declaration of conformity	✔
UK declaration of conformity	✔
ACMA declaration of conformity	✔
Moroccan declaration of conformity	✔
China-RoHS	✔
cULus 认证	✔

分类

ECLASS 5.0	27270101
ECLASS 5.1.4	27270101
ECLASS 6.0	27270101
ECLASS 6.2	27270101
ECLASS 7.0	27270101
ECLASS 8.0	27270101
ECLASS 8.1	27270101
ECLASS 9.0	27270101
ECLASS 10.0	27270101
ECLASS 11.0	27270101
ECLASS 12.0	27274001
ETIM 5.0	EC002714
ETIM 6.0	EC002714
ETIM 7.0	EC002714
ETIM 8.0	EC002714
UNSPSC 16.0901	39122230
