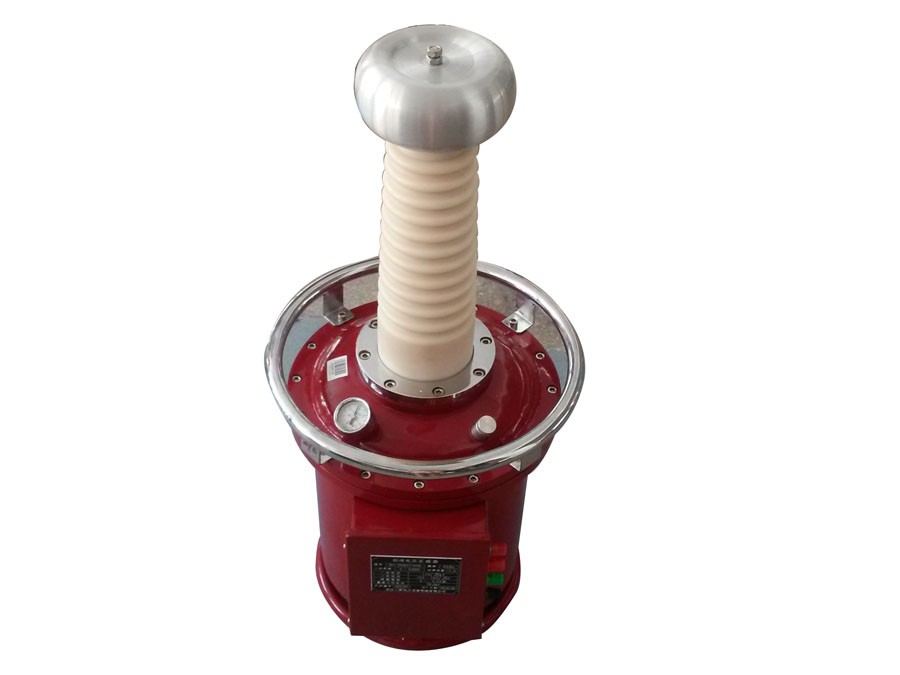

本标准电压互感器是针对基层供电及生产部门的实际需要而设计制造的自升压一体化组合式电压互感器。该标准电压互感器机构紧凑、体积小、重量轻、携带方便、操作简单、不需维护等优点。本产品特别适合于现场使用，也可在实验室作为标准电压互感器和试验变压器使用。

本标准电压互感器升压部分采用高磁导率的冷轧取向硅钢片卷成并经过热处理，内有独 立的升压器和互感器，升压器采用磁屏蔽，升压器的高压输出与标准互感器一次电压绕组并 联经高压接线柱（A-X）作为升压输出，向被测互感器提供高电压。面板上的（L-N）为 0-220V 输入，（a-x）为标准互感器的二次测量端子。高低压间采用全绝缘结构，高压绕组采用特殊 材料及无油绝缘有效工艺，彻底根除了油浸式互感器的缺点。

技术参数

HJ气式标准电压互感器性能特点

◆ 结构紧凑,体积小,携带方便

◆ 维护、接线、操作简单

◆ 可定制5VA二次负荷的标准互感器，常规0.2VA二次负荷标准互感器可现货供应

包装清单

HJ气式标准电压互感器技术参数

◆ 一次电压：6KV～500KV

◆ 二次电压：100V、100/√3V、100/3V

◆ 电压范围：20%～120%

◆ 功率因数：COSφ=0.8,1.0

◆ 准确度等级：0.05～0.01级
