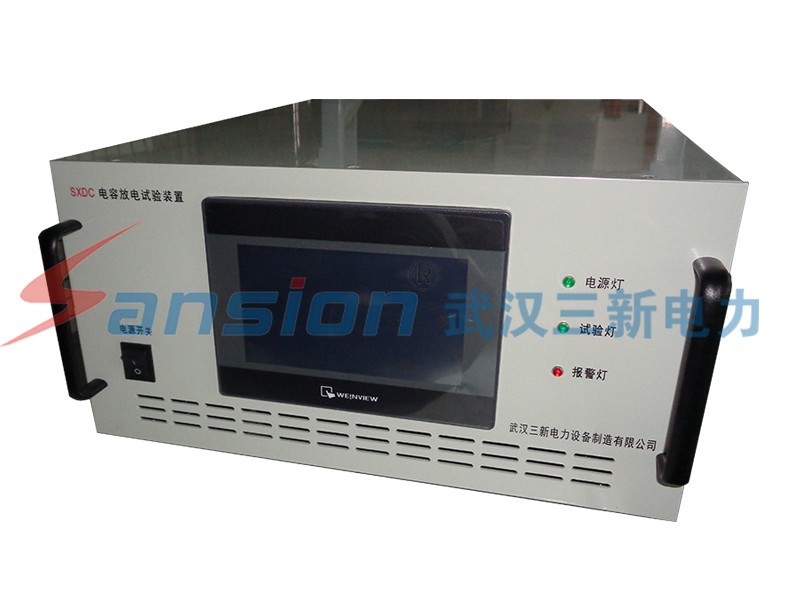

SXDC电容放电试验装置是根据GB/T12747.1-2017和GB/T15576-2008进行设计制作，针对电容器内部器件放电试验的专用设备，满足标准中相关条款对于电容器的测试要求。设备采用可编程控制器作为核心处理模块，同时采用7寸的威纶通彩色触摸屏作为显示和控制界面，操作简单方便，可根据用户的设置参数实现可靠地自动化测试。

技术参数

SXDC电容放电试验装置性能特点

SXDC电容放电试验装置的充电电源采用一款零电压全桥/半桥段开关电路拓扑和先进的PWM控制技术的高压直流电源模块，具有电压、电流动态响应速度快，输出电压电流精度高等特点。这种电源和电压整流方式的电源相比具有以下特点：

◆输出电压响应时间快：输出响应时间在ms级别。

◆ 充电电流可控：电源具有恒压恒流功能。

◆显示精度高：分辨率可显示1V；

◆纹波系数小：低于1%FS；

◆高稳定性：分辨率可显示1V，精度可达到0.2%；

◆具有过压过流自动保护功能。

◆体积小：高度只有5U；

◆采用7寸彩色触摸屏进行系统参数显示和控制。

◆ 电源模块化设计，采用高压可程控电源输出，电压稳定，负载效应小，精度高。

◆采用恒流充电，速度快，时间短，效率高。

◆ 数据掉电保存。

◆输出电压0V起调。

◆调压响应速度快。

◆侧两端采用高阻抗采集回路，保证对样品的影响降到最小。

◆具有过压过流保护功能。

包装清单

SXDC电容放电试验装置技术参数

基本参数

输入电压	AC 220V±10%
保险丝规格	16A
输入频率	50Hz/60Hz

技术指标

型号	SXDCC
试验项目	低压电容器放电试验/内部放电器件试验
显示方式	触摸屏显示
调压方式	可编程高压直流电源调节
试验电压指标	显示范围	0～1000V
	分辨率	1V
	显示精度	≤±1%±2LSB
样品电压指标	显示范围	0(接近0) ～1000V
	分辨率	1V
	显示精度	≤±1%±2LSB
恒流充电电流	1A
充电时间设置	0～99H59M59S
放电时间设置	99M59S
试验次数	1～999次
门限电压设置	0～100V
控制采集方式	7寸触摸屏
使用负载	容性负载
输入特性	AC220V±10% 50/60Hz
使用环境	使用场所：仅在室内使用 温 度：10℃ ～ 40℃ 空气湿度：≤70%
