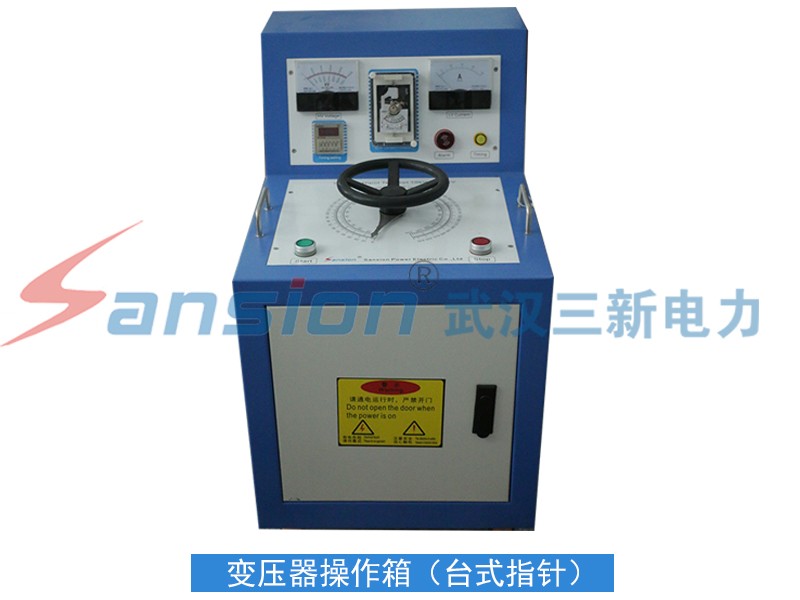

SXTC手动式变压器操作箱(台)

型号:

SXTC

产品介绍

本系列操作箱用于高压试验变压器的调压控制。其工作原理是：通过调整自耦调压器输出电压，实现高压试验变压器额定压器额定电压范围内的工作电压调节。同时，操作箱内装有高压输出电压表，低压输入电流表及过流保护电路。可以方便地读取试验电压值，并能可靠地保护备。其原理简单、结构紧凑、工作可靠，是进行耐压试验理想设备。

技术参数

SXTC手动式变压器操作箱(台)性能特点

◆方便读取试验电压值，并能可靠地保护设备

◆原理简单、结构紧凑、工作可靠，是进行耐压试验理想设备

包装清单

SXTC手动式变压器操作箱(台)技术参数

型号	输入电压（V）	适配试变容量（KVA）	额定输出		高压电压表 KV/V	外形尺寸立方米（长×宽×高）
型号	输入电压（V）	适配试变容量（KVA）	电压(v)	电流(A)	高压电压表 KV/V	外形尺寸立方米（长×宽×高）
SXTC-3	220	3	200	15	50/100	26×42×24
SXTC-5	220	5	200	25	50/100	60×45×37
SXTC-10	220	10	200	50/25	(50/100)/100	53×40×65
SXTC-15	380	15	400	37.5	(50/100/150)/100	53×40×70
SXTC-20	380	20	400	5	(50/100/150)/100	53×43×84
SXTC-25	380	25	400	62.5	(50/100/150)/100	53×45×90
SXTC-30	380	30	400	67.5	(50/100/150)/100	65×55×117
SXTC-50	380	50	400	125	(50/100/150)/100	70×60×115

注：额定输出电流指连续5min工作输出电流。
