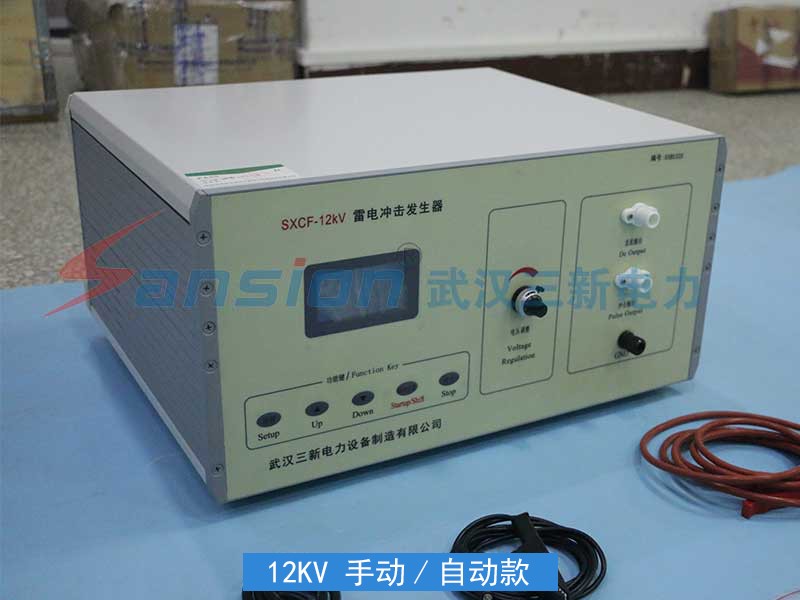

SXCF-±12kV冲击电压发生器是根据TB/T 2653、GB/T22387、GB/T17627、GB/T16927、GB14048、GB7251、GB/T16935、IEC61730、GB4706、GB3048等标准要求，用于充电桩、新能源汽车、太阳能、低压成套、低压电器、高低压开关、电度表、电机、电线电缆、漏电保护器等产品安全性能检测的冲击电压发生器器，是低压成套企业的“3C”认证检验设备。设备采用高速单片机设计，液晶显示，触摸按键设计，具有操作方便、性能稳定可靠、自动化程度高的优点。仪器主要用于冲击电压的试验，亦可用于直流耐压测试实验。

技术参数

SXCF-12KV雷电冲击发生器性能特点

SXCF-±12kV冲击电压发生器以高速单片机为核心，通过液晶显示及触摸按键构成人机交互系统，通过中文操作菜单设置相关参数，单片机根据参数设置控制高压发生器输出电压，根据设置的时间间隔控制点火装置，经过阻容网络输出高压脉冲，根据冲击漏电流检测是否击穿。

输出电压	输出直流：0-±13kV/0-±22kV/4-±26kV；精度±3％；冲击峰值：±0.3-±12kV/22kV/26kV；精度±3％FS（3-10kV）（可修正）；
冲击电压波	波前时间： 1.2μs±30％； 波后半值时间： 50μs±20％；
控制方式	手动、自动、程控
冲击次数	冲击次数： 1-99次，0为连续无限次冲击； 间隔时间： 1-99s；
通讯方式	冲击电压通讯方式：485-USB 示波器通讯方式：USB
输出极性	正或负，正负交替
结构	一体。便携式

包装清单

SXCF-12KV雷电冲击发生器技术参数

◆ 输出电压

输出直流：0－±13kV；

冲击峰值：±0.3－±12kV；精度±3％FS（3-10kV）（可修正）；

◆ 冲击电压波

波前时间 1.2μs±30％；

波后半值时间 50μs±20％；

◆ 输出方式

冲击次数 0－99次及连续输出设定(0为无限次输出)；

间隔时间 1－99S； 默认为5S

◆ 电源条件

额定电压 AC220V±10%,50Hz；

额定功耗 150VA。

◆ 环境条件

环境温度 0－40℃

环境湿度不大于80％。
