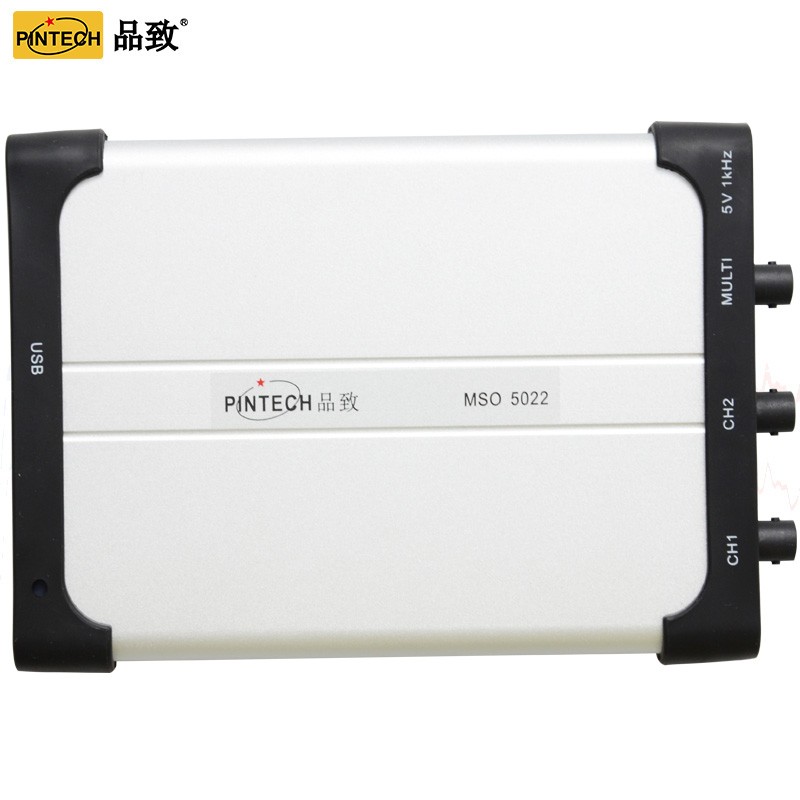

产品型号

MSO5022

带宽

DC-25MHz

通道

2通道 + 多功能接口

实时采样率

100MSa/s

上升时间（BNC上典型的）

≤14 ns

时基范围

5ns/div～100s/div，按 1～2～5 进制方式步进

采样方式

普通采样、峰值检测、平均值

存储深度

5K

输入耦合

直流、交流、接地

输入阻抗

1MΩ±2%，与10pF±5pF 并联

工作温度

工作湿度

±100ppm

时间间隔（△T）

测量精确度

单次：±(1采样间隔时间+100ppm×读数+0.6ns)，

>16个平均值：±(1采样间隔时间+100ppm×读数+0.4ns)

垂直灵敏度

5mV/div～5V/div

垂直分辨率

8比特分辨率（两个通道同时采样）

最大输入电压

40V 峰值（DC + AC 峰值）

探头衰减系数

1X，10X，100X，1000X

通道间的隔离度

50Hz: 100 : 1，10MHz: 40 : 1

波形内插

Sin(x)/x

位移范围

±10格

单次带宽

满带宽

低频响应（交流耦合，-3Db）

≥5Hz（在BNC 上）

直流增益精确度

±3%

触发类型

边沿触发，脉宽触发，视频触发，斜率触发，交替触发

触发电平范围

内部

距屏幕中心±5 格

触发电平精确度

（典型的）

适用于上升和下降时间≥20ns的信号

内部

±0.3格

释抑范围

100ns ～ 10s

信号制式和行/场频率

（视频触发类型）

支持标准的 NTSC、PAL 和 SECAM 广播制式

触发方式

自动、正常、单次

光标测量

光标间电压差(△V)、光标间时间差(△T)

自动测量

峰-峰值、平均值、均方根值、频率、周期、最大值、最小值、顶端值、底端值、幅度、过冲、预冲、

上升时间、下降时间、正脉冲、负脉宽、正占空比、负占空比、延迟A→B、延迟A→B

数学操作

加、减、乘、除、FFT

李沙育图形

带宽

满带宽

相位差

±3 degrees

标准接口

USB2.0

多功能接口（主要用于信号发生器输出）

信号类型

同步输入、同步输出、通过/失败输出

电平标准

TTL

电源

≤1.5W

尺寸

170mm(长)×18mm（高）×120mm（宽）

重量

约0.26 公斤（主机）
