型号

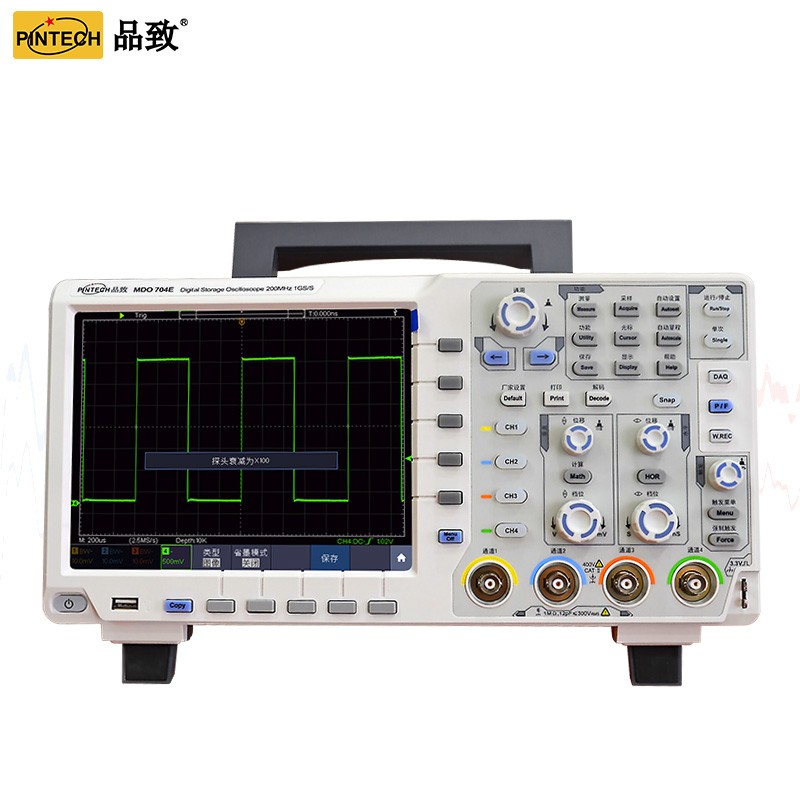

MDO 704E

垂直分辨率(A/D)

8 位

带宽

DC-200 MHz

上升时间

≤ 1.75 ns

时基范围

1ns/div - 1000s/div,step by 1-2-5

实时采样率

1GSa/s

波形刷新率

70,000 wfms/s

显示

8英寸(800×600)TFT LCD

通道

4

最大存储深度

开启四通道，最高为10M点；开启两通道，最高为20M点；开启单通道，最高为40M点。

水平精度

最大±2.5 ppm（环境温度为+25℃时）

输入耦合

直流、交流、接地

输入阻抗

1 MΩ±2%，与15 pF±5 pF并联

最大输入电压

400 V（DC + AC 峰值）

直流增益精确度

≥2 mV，±2%

垂直灵敏度

1 mV/div～10 V/div

触发类型

边沿触发、视频触发、脉宽触发、斜率触发、欠幅触发、窗口触发、超时触发、第N边沿，逻辑触发，(SPI，I2C，RS232，CAN可选配)

解码类型（可选）

RS232、I2C、SPI、CAN

触发方式

自动、正常、单次

信号制式和行/场频率（视频触发类型）

支持任何场频或行频的NTSC、PAL 和SECAM 广播系统

数学运算

加、减、乘、除、FFT、FFTrms、微分、积分、平方根，函数运算，用户自定义函数，数字滤波（低通、高通、带通、带阻）

存储波形

100组波形

通信接口

USB Host, USB Device；Trig Out (通过/失败)；LAN接口，VGA接口（选配）

打印机兼容

PictBridge

电源

100V – 240 VACRMS, 50/60 Hz, CAT Ⅱ

保险丝

2A，T 级，250 V

电池（选配）

3.7 V, 13200 mAh

触摸屏（选配）

多点触控电容屏

工作温度

0～40℃

工作湿度

0～90%RH

重量

1.1kg

尺寸

301*152*70 mm
