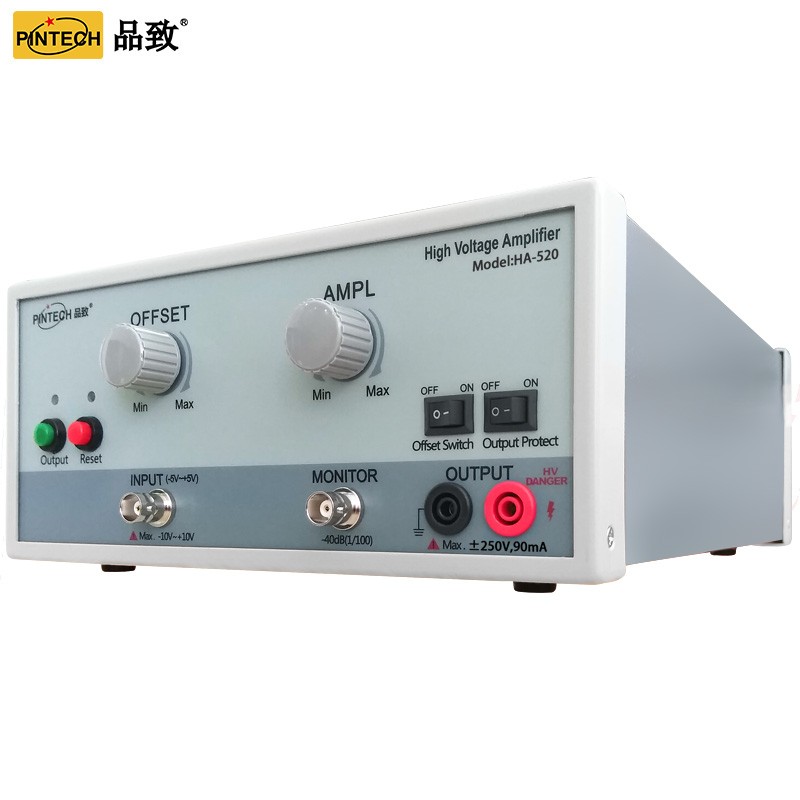

高压放大器HA-520(200kHz,500Vp-p)

型号:	HA-520
品牌:	PINTECH(品致)
产地:	广州

索取资料及报价

产品介绍

技术参数

HA-520是非常实用的高电压信号放大器, 具有体积小，轻便及简易的操作, 高电压输出(500Vp-p)等优点。连续输出电流量最大值达到90 mA, 还有输出保护开关,选择保护输出时能确保本机不会外部短路, 或外部电压反馈而损坏, 可大幅降低不良率,延长本机的使用寿命。电压放大高达100倍, 输出从0V～ 500Vp-p无限段调整(使用10转的大型可变电阻), 频宽200kHz(基准电压250Vp-p输出),非常适合半导体高压驱动、TFT产业高压驱动、各种高压工程、微机电工程、奈米科技、压电材料驱动、静电科技工程、生医检测工程等应用; 也很适合当作音频信号产生器或函数波形产生器的波形放大之用。

型号	HA-520
输出直流电压(Max)	250V DC
输出交流电压(Max)	500Vp-p
输出直流电流(Max)	90mADC
输出交流电流(Max)	180mAp-p
输出功率(Max)	22.5 VA
频率响应(频宽)	DC-200kHz/250Vp-p
爬升速率	300V/us
输出阻抗	100Ω
输出保护用电阻	5kΩ/30watt
输入波幅(电压值)上限	-5V～+5V(Max.-10V～+10V)
输出方式	单端
安全使用负载值上限	≥2.8kΩ/500Vp-p
AMPL(波幅放大倍数)	0～100 (10转旋钮)
OFFSET(可调直流输出)	0～ ± 250V(10转旋钮+开关)
Monitor (衰减输出)	100：1
工作温度	0～40℃
工作湿度	0～80%RH
重量	5.4 kg
尺寸	320260150 mm
输出保护装置	1、输出专用FUSE 2、Protection SW保护电阻（开关） 3、微电脑控制过负载保护电路
