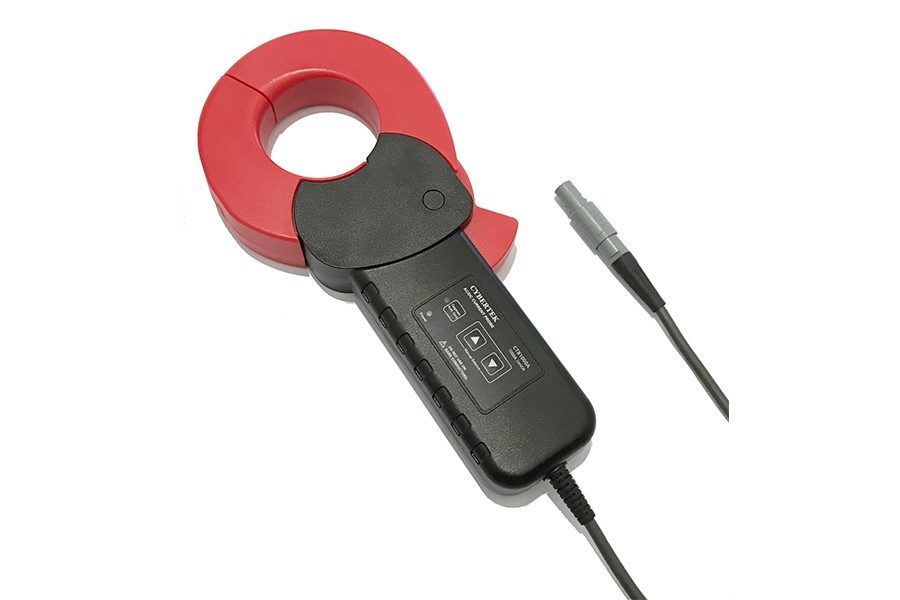

CTB1000A (1000A/20kHz)高精度电流探头

型号:	CTB1000A
产地:	深圳

索取资料及报价

产品介绍

1. 概述

CTB系列电流探头是一款能够同时测量直流和交流的电流探头。是用于AC/DC电流的可开合的夹钳型电流传感器。其特点包括：高精度，典型值0.3%；良好的频率特性和温度特性；高带宽。CTBxxxB用12V适配器供电，CTBxxxA配合CTB104(四通道传感器单元)使用，主要用于高精度的电流测量，配合功率分析仪使用，实现功率分析。

产品电气规格

Ø f.s.最大显示值或刻度长度(表示额定初级电流量程)

Ø rdg.读取值(表示当前正在测量的值以及测量仪器当前指示的值)

Ø 输入正弦波﹑导体中心位置﹑CTB104组合﹑不包括各种影响

Ø 输入电阻为1MΩ以上的测量仪器

Ø 测量前请正确消磁调零

型号	CTB1000A
额定电流	AC/DC 1000A
带宽	20kHz
电流传输比	2mV/A

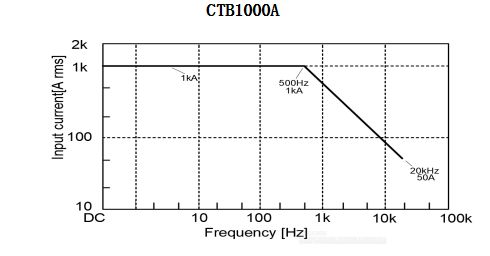

最大输入电流	参考电流额定值VS频率曲线
精度	参考精度列表说明
使用温湿度范围	-40℃～85℃,80% RH以下（没有结露）
保证精度范围	0℃～40℃,80% RH以下
温漂系数	-40℃～0℃﹑40℃～85℃ 幅度灵敏度：±0.02% rdg./℃以下偏置电压：≤±0.01% f.s./℃
可测量导体直径	φ50 mm以下
导体位置影响	±0.2%rdg.以下 (1000A输入，50Hz/60Hz，使用外径为30mm的线材情况)
电源电压	±12V
电源容量	±300mA以下(1000A/45Hz测量，±12V供电

CTB1000A

频率	振幅	相位
DC	±0.3% rdg. ±0.02% f.s.	-
DC < f ≤ 100 Hz	±0.3% rdg. ±0.01% f.s.	±0.1deg.
100Hz< f ≤ 500 Hz	±0.5% rdg. ±0.02% f.s.	±0.2deg.
500Hz< f ≤ 1kHz	±1.0% rdg. ±0.02% f.s.	±0.5deg.
1kHz< f ≤ 5kHz	±2.0% rdg. ±0.02% f.s.	±1.5deg.
5kHz< f ≤ 10kHz	±5.0% rdg. ±0.05% f.s.	±2.0deg.
10kHz< f ≤ 20kHz	±30% rdg. ±0.02% f.s.	±10deg.
