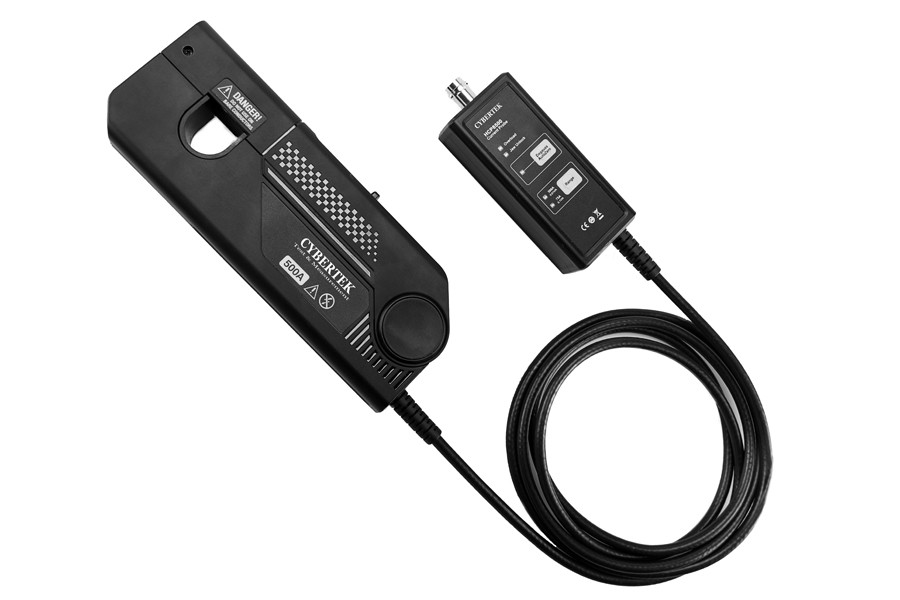

HCP8300(300A/6MHz)高频交直流电流探头

型号:	HCP8300
产地:	深圳

索取资料及报价

产品介绍

HCP8000系列电流探头是一款能够同时测量直流和交流的高频电流探头。其特点包括：高带宽，可准确快速捕捉电流波形；高精度，在电流测量量程范围内，精度高达1%，满足大部分测试领域的需要；两个量程可供选择，方便小电流测量；自动消磁调零功能，使用方便；声光过流报警功能，提醒量程切换；电子轻触式按键设计，使用寿命更长；标准的BNC输出接口，可匹配任何厂家示波器。

HCP8300钳口可夹住直径达20mm的导线，适用于大电流应用场合；测量300A的连续电流和500A的峰值电流，提供了6MHz的带宽；探头具有300A (100X)和50A (10X)两个量程可选择，10X量程用于小电流测量，分辨率高达10mA。HCP8000系列电流探头常用于开关电源、马达驱动器、电子镇流器、LED照明、新能源等设计和测试应用中。

产品电气规格

型号		HCP8300

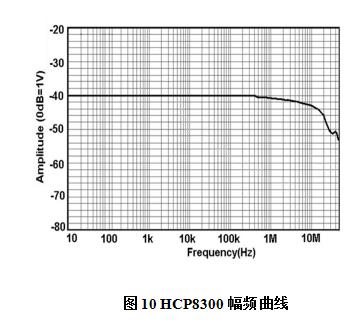

带宽(-3dB)		DC-6MHz(图10)
带宽(-3dB)		DC-6MHz(图10)		上升时间		≤58ns

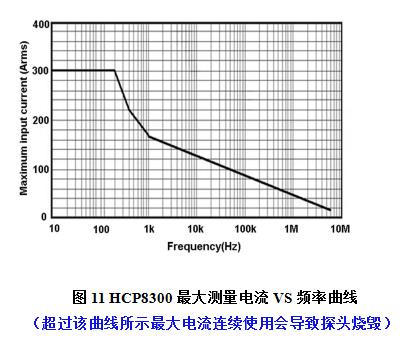

连续电流最大值		300Arms(图11)		上升时间		≤58ns
连续电流最大值		300Arms(图11)		峰值电流		500Apk
量程		50A	10X衰减
量程		300A	100X衰减
过流报警值		50A	≥50A
过流报警值		300A	≥500A
电流传输比		50A	0.1V/A
电流传输比		300A	0.01V/A
分辨率		50A	10mA
分辨率		300A	100mA
精度 (DC,45-66Hz最大连续电流)		50A	±1%±10mA
精度 (DC,45-66Hz最大连续电流)		300A	±1%±100mA

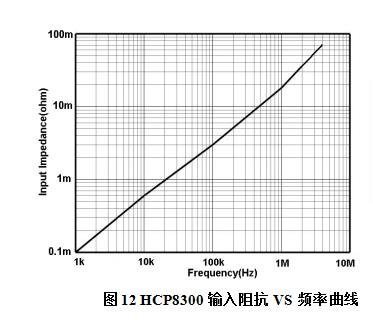

输入阻抗		参考(图12)
输入阻抗		参考(图12)		延时时	探头主机	41ns
BNC (1m)	5ns			延时时
终端负载要求		≥100kΩ
供电方式		DC 12V/1A（标配适配器）
绝缘线电压		600V CATII 300V CATIII
安全符合标准		EN61010-1:2010+A1:2019 EN 61010-2-032:2019
EMC符合标准		EN61326-1:2013 EN61000-3-2:2014 EN61000-3-3:2013
