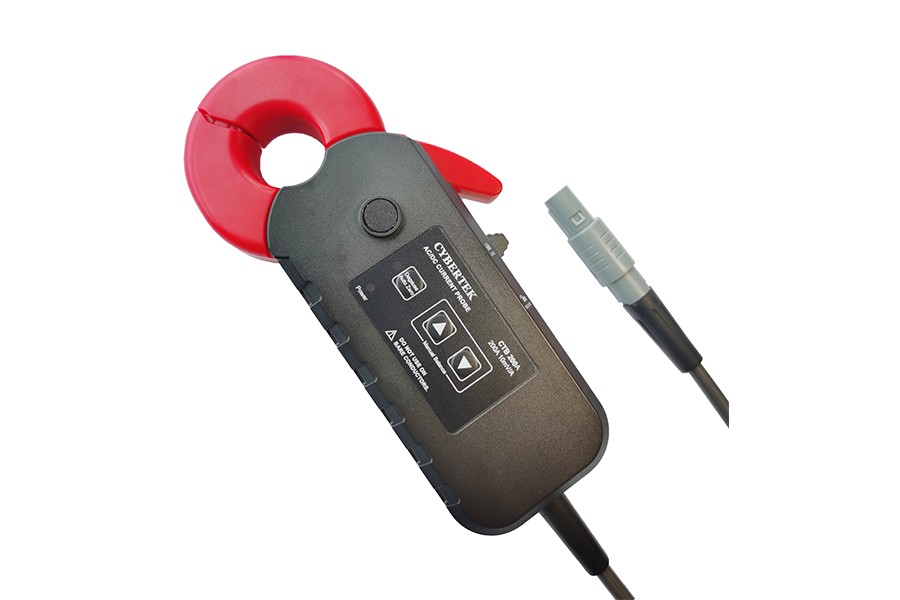

CTB501A (500A/500kHz)高精度电流探头

型号:	CTB501A
产地:	深圳

索取资料及报价

产品介绍

1. 概述

CTB系列电流探头是一款能够同时测量直流和交流的电流探头。是用于AC/DC电流的可开合的夹钳型电流传感器。其特点包括：高精度，典型值0.3%；良好的频率特性和温度特性；高带宽。CTBxxxB用12V适配器供电，CTBxxxA配合CTB104(四通道传感器单元)使用，主要用于高精度的电流测量，配合功率分析仪使用，实现功率分析。

型号	CTB501A
额定电流	AC/DC 500A
带宽	500kHz
电流传输比	4mV/A
最大输入电流	参考电流额定值VS频率曲线
精度	参考精度列表说明
使用温湿度范围	-40℃～85℃,80% RH以下（没有结露）
保证精度范围	0℃～40℃,80% RH以下
温漂系数	-40℃～0℃﹑40℃～85℃ 幅度灵敏度：±0.02% rdg./℃以下偏置电压：≤±0.01% f.s./℃
可测量导体直径	Φ20 mm以下
导体位置影响	±0.1%rdg.以下 (100A输入，DC-100Hz，使用外径为5mm的线材情况)
电源电压	±12V
电源容量	±300mA以下(500A/45Hz测量，±12V供电
