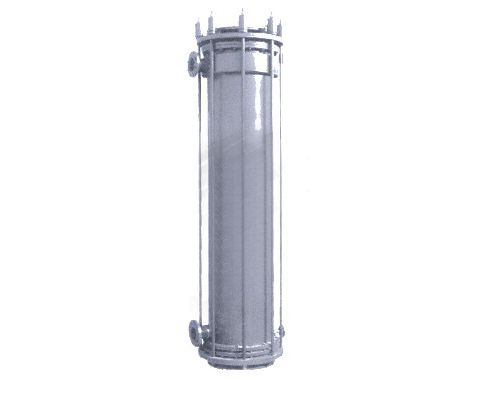

YKA型圆块孔式石墨换热器

型号:	YKA型
品牌:	科兴
产地:	江苏
设备种类:	管板式换热器
传热方式:	热对流式

索取资料及报价

产品介绍

【结构和特点】
    本设备采用上、下石墨封头、单元换热块叠加结构, 在石墨块上钻有两组不相通的流道，且这两组之间成直角，两种不同流体通过这两组流道达到热交换目的。换热块之间采用聚四氟乙烯“O”型圈或膨胀PTFE（四氟弹性绳）密封,设备整体加装压力弹簧作热胀冷缩的自动补偿机构。
【技术特性】
    设计温度：-40～180℃
    设计压力：0.4MPa
    换热面积：1～200m2
    可根据用户需要设计、制造设计压力0.7MPa，设计温度200℃的本设备，亦可设计、制造200m2以上的换热器。
    执行标准：参照HG/T3113-1998《YKA型圆块孔式石墨换热器》
【主要优点】
    1）采用单元石墨块设计、被损坏的块材能迅速更换
    2）石墨块之间采用垫片，不用粘剂，拆、装简单，维护方便
    3）添加石墨块即可增加换热器的面积
    4）耐冲击力强
【用途】
    本系列产品可用作蒸发器、加热器、冷却器、冷凝器。
管口尺寸表：

	公称通径
	a	PN0.6DN		d	PN1.0DN		石墨制气液分离器
	a	b	c	d	e	f	介质出口	尾气出口
YKA30-	100	80	80	100	20	20	50	75
YKA40-	125	100	100	125	20	20	80	100
YKA50-	200	100	100	200	20	20	100	125
YKA60-	250	100	100	250	20	20

安装尺寸：

	规格 m²	换热块		安装尺寸								重量
	规格 m²	横孔 ф	纵孔 ф	L	L 1	L 2	L 3	ф A	ф E	n-M ф	N 1 - ф 1	kg
YKA30-10/10	2	10	10	744	104	158	172	180	320	8-M16	6- ф 18	240
	4			1182								300
	5			1620								360
	8			2059								420
	10			2498								480
	1		16	744								240
	3			1182								300
	5			1620								360
	8			2498								482
	10			2936								542
YKA40-10/10	7		10	1224	98	172	182	240	420	8-M16	6- ф 18	460
	10			1664								554
	15			2103								647
	18			2542								741
	20			2981								836
	5		16	1224								454
	8			1664								545
	10			2103								636
	15			2542								727
	18			2981								818
	20			3420								910
	5		22	1224								447
	8			1664								537
	10			2103								927
	12			2542								717
	15			2981								806
	18			3420								896
	20			3860								985
YKA50-16/10	18		16	2184	83	190	204	325	520	8- ф 18	8- ф 18	960
	20			2629								1090
	25			3074								1220
	30			3520								1350
	35			3965								1480
	20		22	2830	83	340		325	520	8- ф 18		1150
	25			3440		340						1330
	30			4040		340						1520
YKA60-18/12	40	12	16	3450	80	320		395	560	12-ф 23	8- ф 23	2117
	50			4050		320						2400
	60			4650		320						2683
YKA70 18/14	30	14	18	2192	345	480	250	650		12-φ23	1730	1730
	45			2936		400					2280	2280
	60			3684		310					2790	2790
YKA80 18/14	32	14	18	2118	345	530	250	760		12-φ23	1806	1806
	40			2453		400					2238	2238
	65			3510		310					2840	2840
	80			4216		250					3290	3290
