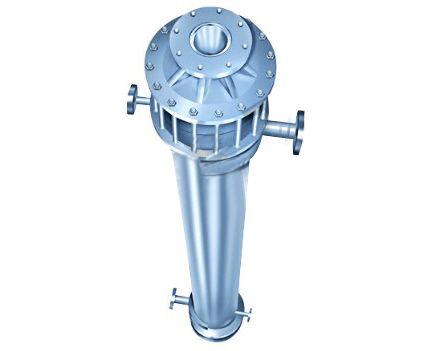

GH型浮头列管式石墨换热器

型号:	GH型
品牌:	科兴
产地:	江苏
设备种类:	浮头式换热器
传热方式:	其他方式

索取资料及报价

产品介绍

【结构和特点】
    列管式石墨换热器是由浸渍石墨管板加挤压石墨换热管，用粘接剂粘接组成管束，放置于钢制圆筒壳体内，两端设置不透性石墨材料或其他防腐蚀材料制的封头，分别用螺栓紧固而成。管板一头固定、一头可以自由浮动，浮动管板的外圆密封一般用盘根密封，也用“O”型圈密封。
    本设备一般由Φ22/Φ32mm挤压石墨管组装。也可生产Φ25/Φ37mm、Φ36/Φ50mm石墨管组装。
    本设备结构简单、紧凑、流体阻力小，可制造大型设备。但耐压、耐温较块孔式低。适用于非强烈冲击、振动较小的场合，并以作冷却（冷凝）器为好。
    本设备分I型和II型，I型不带气液分离器、II型带气液分离器，作冷凝器时应选用带气液分离器结构。
【技术特性】
    设计压力：管程：0.3MPa(DN≤900)、0.2MPa(DN＞900)
　　          壳程：0.5MPa(DN≤1100)、0.4MPa(DN＞1100)
　　设计温度：管程：-20℃～130℃
　　          壳程：-20℃～120℃
    换热面积：5～810m2,可根据用户需要设计、制造810m2以上的换热器。
    执行标准：HG/T3112-1998《浮头列管式石墨换热器》
【主要优点】
    1）所有的密封都容易检查
    2）低压力降
    3）产品规格大
    4）传热效率高
    5）价格便宜
【用途】
    本系列产品可用作冷却器、冷凝器。
管口尺寸表：

型号	介质进出口	蒸汽、冷却水进出口	放、排净口	汽液分离器
	a b	d c		石墨制		钢衬胶
	a b	d c		介质出口	尾气出口	h	h1
GH30	90	50	25	90	80	50	100
GH40	110	50		110	100	50	125
GH45	140	70		140	150	50	150
GH50	140	70		140	150	80	200
GH55	200	80		200	200	80	200
GH60	200	80		200	200	80	200
GH65	200	100		200	200	80	200
GH70	250	100		250	250	80	250
GH80	250	125		250	250	100	250
GH90	300	125				100	300
GH100	300	150				100	300
GH110	350	150				100	350

安装尺寸表：

型号	规格 m²	安装尺寸								支座			重量kg
		H1	H0	B1	N	K	H2	G	n孔φ	φA	n2件	孔φ	I	II
GH30-	5	2905	2945	570	420	515	246	343	8-18	607	2	18	360	350
	10	3905	3945										430	388
GH40-	10	2905	3090	600	420	510	380	391		702		23	520	500
	15	3905	4090										625	605
	20	4905	5090										735	710
GH45-	20	3925	4215	590	430	530	450	416		770			810	725
	30	4925	5215										927	880
GH50-	25	3955	4285	580	450	560	500	440		876			975	930
	30	4955	5285										1144	1090
GH55-	30	3965	4340	585	460	570	550	464	12-18	926			1075	1030
	40	4960	5340										1220	1205
GH60-	35	4050	4520	650	480	595	580	494		978	4		1285	1134
	50	5050	5520										1515	1485
GH65-	45	4065	4535	665	550	610	600	509		1030			1570	1545
	60	5065	5535										1832	1790
GH70	60	4125	4620	695	535	650	600	540	12-23	1082			1845	1835
	80	5125	5620										2175	2150
	100	6125	6620										2420	2370
GH80-	75	4145	4740	710	555	680	670	590		1222		30	2375	2255
	105	5145	5740										2841	2685
	130	6145	6740										3120	3100
GH90-	105	4185	4820	720	585	710	700	635		1324			3070	2870
	140	5185	5820										3595	3360
	170	6185	6820										4002	3802
GH100-	155	4225	4830	762	620	760	700	686		1496			3715	3700
	170	5225	5860										4438	4385
	210	6225	6860										4862	4852
GH110-	175	4225	5005	780	660	835	800	736	16-23	1396			4960	4335
	210	5285	600										5585	4960
	260	6285	7005										5897	5817
