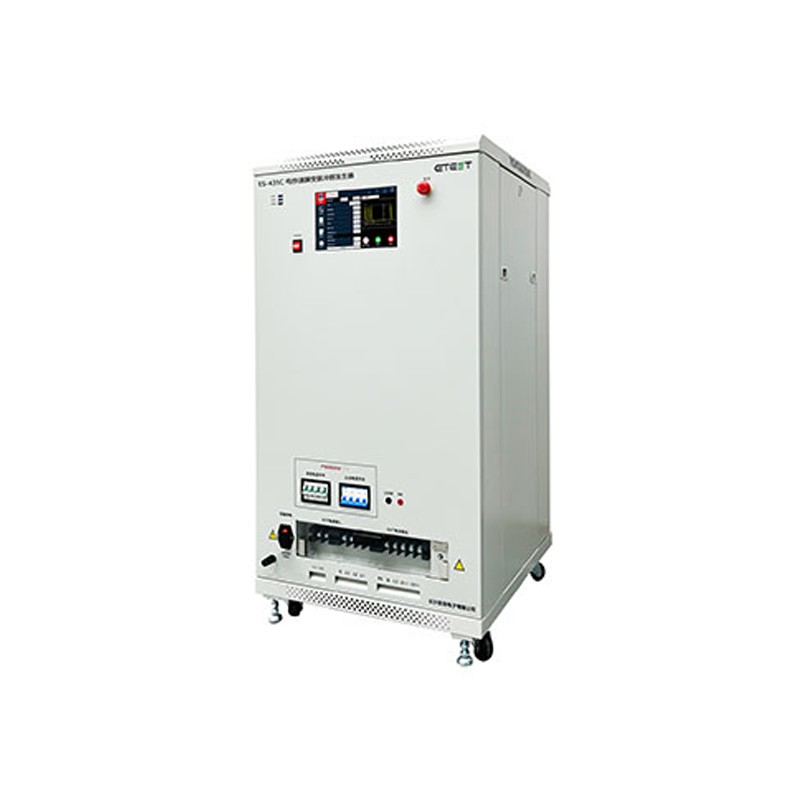

ES-435D 三相大电流脉冲群发生器广泛应用于充电桩、新能源汽车、风力发电等领域，机器22U标准机柜大小，移动方便，采用了高压保护设计，更加安全可靠。
产品特点
被测样品容量支持AC:0～690V/100A DC:0～1000V/100A
最高脉冲电压：0.2kV～5kV
内置三相五线耦合去耦网络
高压保护功能
支持上位机远程控制
支持自定义参数保存、调出
应用领域
新能源充电桩、风力发电、轨道交通、新能源汽车、电力设备、大功率工业设备
符合标准
IEC61000-4-4、GB/T17626.4、EN61000-4-4
技术参数
模拟项目 | 电快速瞬变脉冲群抗扰度 |
容量 | ES-435D |
AC: 690V/100A DC: 1000V/100A |
脉冲电压输出范围 | 0.2kV～5kV |
电压分辨率 | 1V |
电压步进 | 支持0.1kV～2kV电压步进模式 |
输出电压精度 | ＜±5% |
输出电压极性 | 正、负、先正后负、先负后正 |
源内阻 | 50Ω |
频率范围 | 0.1kHz～1000kHz，标准频率5kHz、100kHz |
频率步进 | 支持0.1kHz～10kHz频率步进模式 |
频率分辨率 | 0.1kHz |
脉冲前沿 | 5ns±30% |
脉宽（50Ω） | 50ns±30% |
脉宽（1KΩ） | 35ns～150ns |
单脉冲群脉冲个数 | 1～500个脉冲可调 |
脉冲群周期 | 0.1～60s可调 |
IEC标准 | 内置，直接调出即可按照标准要求测试 |
脉冲时间 | 1～9999次 |
触发方式 | 自动、手动、外部触发 |
开发接口 | 支持二次开发 |
交流耦合/去耦网络 | 内置三相五线自动耦合去耦网络 |
直流耦合/去耦网络 | 内置直流自动耦合去耦网络 |
操作系统 | Android |
屏幕 | 1280×800LCD彩色液晶触摸显示，支持10点触控 |
语言 | 中文、英文切换 |
程控 | 支持以太网、RS485远程控制 |
二次开发 | 支持信号触发 |
其他接口 | HDMI、RS485、USB、BNC、以太网等 |
使用环境 | 温度：10℃～40℃，湿度：30%～70% |
设备供电 | AC：100～250V@50Hz/60Hz |
外形尺寸 | 4U/19"标准机箱 |
重量 | 80kg |
