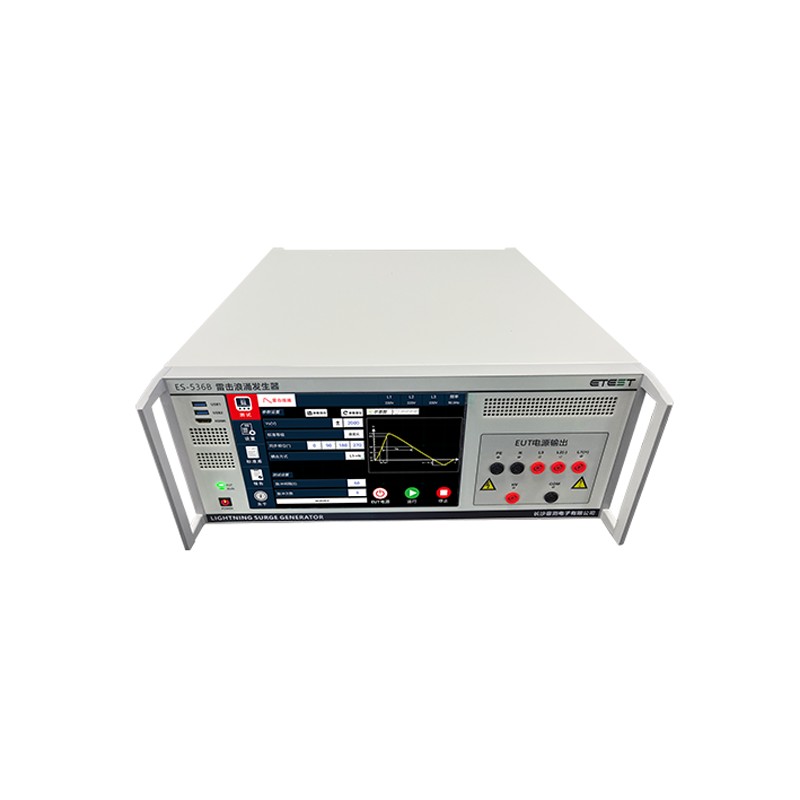

三相组合波雷击浪涌模拟器规格

容量

ES-536A

ES-536B

ES-536C

ES-536D

ES-536F

AC: 0～380V/20A

DC: 0～110V/20A

AC: 0～380V/32A

DC: 0～110V/32A

AC: 0～380V/63A

DC: 0～1000V/63A

AC: 0～690V/100A

DC: 0～1000V/100A

AC: 0～690V/200A

DC: 0～1500V/200A

浪涌电压输出范围

0.2kV～6kV±5%

浪涌电压分辨率

0.1kV

浪涌电流输出范围

0.1kA～3kA±5%

步进电压

0.1kV～2kV自由设定

输出电压精度

＜±5%

输出电压极性

正、负、先正后负、先负后正

输出波形

浪涌综合波

开路电压波

前沿:1.2us 脉冲宽度:50us(可接受定制)

短路电流波

前沿:8us 脉冲宽度:20us(可接受定制)

阻抗

2Ω、12Ω

耦合方式

共模、差模

耦合电容

差模18uF，共模9uF

退耦电感

1.3mH

脉冲间隔时间

10s～600s可调节（根据脉冲电压范围而定）

注入角度

异步、同步

相位

0～359°，角度分辨率为1°

IEC标准

内置，直接调出即可按照标准要求测试

脉冲次数

1～9999次

触发方式

自动、手动、外部触发

绝缘电阻

电源输入端与外壳间电阻大于10MΩ

耐压

电源输入端与外壳间 AC：1500V时长一分钟

交流耦合去耦网络

内置三相五线自动耦合去耦网络

直流耦合去耦网络

内置直流自动耦合去耦网络

操作系统

Android

屏幕

1280×800LCD彩色液晶触摸显示，支持10点触控

语言

中文、英文切换

其他接口

HDMI、RS485、USB、SMA、以太网等

使用环境

温度：10℃～40℃，湿度：30%～70%

设备供电

AC：100～250V@50Hz/60Hz

外形尺寸

4U/19"标准机箱

重量

20kg
