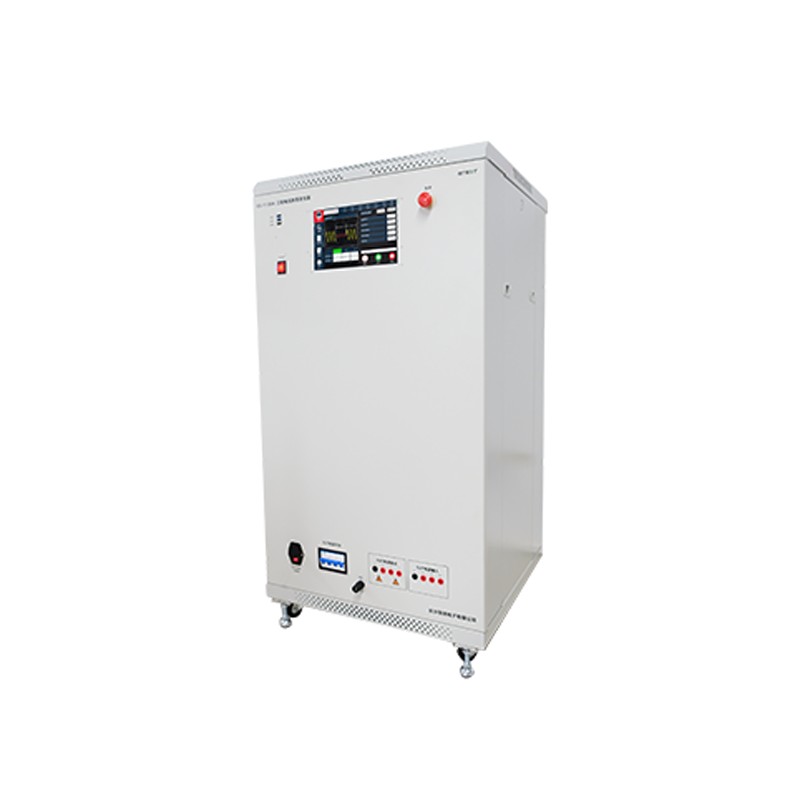

三相电压跌落模拟器采用机柜式设计，支持0～120%范围的电压跌落，操作简单智能。
产品特点
冲击电流＞500A
友好的操作界面
输出电压电流实时监控
电压切换速度小于5us
内置标准库，支持0%、40%、70%、80%、120%跌落设置
频率50Hz、60Hz自动识别
支持测试报告自动储存
丰富的程控接口，支持上位机
应用领域
家用电器、电力设备、新能源、仪器仪表、工业控制
符合标准
IEC61000-4-2、GB/T17626.2 、 ISO10605、GB/T19951
技术参数
模拟项目 | 电压跌落与暂降、短时中断抗扰度 |
三相电压跌落模拟器规格 |
型号 | ES-1130B | ES-1130C | ES-1130D | ES-1130F |
被试品电压范围 | AC：0～380V | AC：0～380V | AC：0～690V | AC：0～690V |
被试品电流范围 | 32A | 63A | 100A | 200A |
频率 | 50Hz、60Hz |
输入电压 | 0～265V自由设定 |
暂降或跌落电压 | 0～265V自由设定 |
暂降或跌落持续时间 | 1ms～99999ms |
暂降或跌落间隔时间 | 50ms～9999ms |
暂降或跌落试验时间 | 1s～9999s |
暂降或跌落上升下降沿时间 | ＜5us（100Ω阻性负载） |
暂降或跌落起始相位 | 0～359° |
暂降或跌落终止相位 | 0～359° |
暂降或跌落相位分辨率 | 1° |
电流冲击能力 | ＞500A |
电压变化范围 | 0%～120%（其他跌落范围需定制） |
标准跌落电压 | 0%、40%、70%、80%、120% |
通用参数 |
操作系统 | Android |
屏幕 | 1280×800LCD彩色液晶触摸显示，支持10点触控 |
语言 | 中文、英文切换 |
二次开发 | 支持信号触发 |
其他接口 | HDMI、RS485、USB等 |
使用环境 | 温度：10℃～40℃，湿度：30%～70% |
设备供电 | AC：100～250V@50Hz/60Hz |
外形尺寸 | 22U/19"标准机柜 |
重量 | 80kg |
