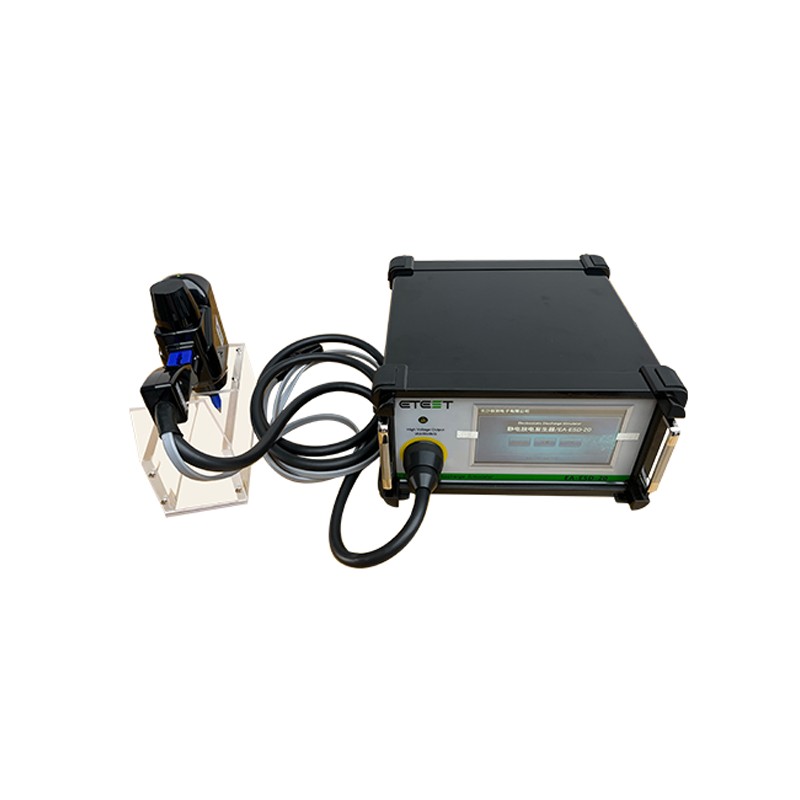

ES-ESD-20 静电放电模拟器最高测试电压20kV，支持接触放电、空气放电模式，支持20pps扫描模式。做工精致小巧，广泛应用于低压电器、工业产品、通讯通信等等行业。
产品特点
最高试验电压：20kV
支持接触放电、空气放电
支持单次、连续、20pps扫描放电模式
标配150pF、330Ω阻容套件，可更换
内置标准等级
支持1000组测试参数储存
采用双高压电源，延长使用寿命
出色的工艺，经久耐用
7寸彩色液晶显示屏，操作方便
正负极自动切换
应用领域
工业控制、家电、医疗器械、通讯电子、元器件、自动化控制、工业设备等
符合标准
IEC 61000-4-2、GB/T 17626.2、ISO10605、GB/T19951
技术参数
输出电压 | 接触放电 | 0.2kV－20kV ±3％ |
空气放电 | 0.2kV－20kV ±3％ |
电压保持时间 | ≥5s |
输出极性 | 正、负，先正后负，先负后正 |
触发模式 | 单次 | 单次放电 |
计数 | 按设定的放电次数放电 |
20pps | 固定为20次/秒 |
其它> | 主机自触发，电压自动渐升扫描，程序控制，枪控等 |
放电模式 | 接触放电或空气放电 |
放电间隔 | 0.05s－99.99s，（20pps模式下，放电间隔为0.05s） |
放电次数 | 1－9999（0为无限） |
放电电极 | 尖头（接触放电电极）或圆头（空气放电电极） |
放电电容 | 150pF ±10％（标配），可选配其它规格 |
放电电阻 | 330Ω ±10％（标配），可选配其它规格 |
可编程测试程序 | 内置IEC标准及用户自定义程序，多达1000组 |
接触放电波形 | 符合EN/IEC 61000-4-2,GB/T 17626.2标准 |
上升时间 | 0.8ns ±25％ |
**峰值电流 | 7.5A ±15％ @ 2kV | 15A ±15％ @ 4kV |
22.5A ±15％ @ 6kV | 30A ±15％ @ 8kV |
30ns处的电流 | 4.0A ±30％ @ 2kV | 8.0A ±30％ @ 4kV |
12.0A ±30％ @ 6kV | 16.0A ±30％ @ 8kV |
60ns处的电流 | 2.0A ±30％ @ 2kV | 4.0A ±30％ @ 4kV |
6.0A ±30％ @ 6kV | 8.0A ±30％ @ 8kV |
使用环境 | 温度：15°C－35°C相对湿度10%－75% |
系统电源 | AC220±10％，50/60Hz，约300W |
外形尺寸 | 宽260mm×高170mm×深360mm |
整机重量 | | |
