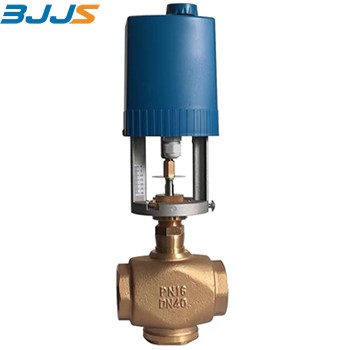

比例积分电动调节阀
型号:VB3200+VA3102
品牌:北京江森
交货期:一周


产品名称
比例积分电动法兰调节阀
产品介绍

产品简介：

北京江森比例积分阀是由VB3000系列阀门配VA3100系列电动执行器后，能调节冷、热水流量，广泛用于中央空调、采暖、水处理、工业行业等系统的液体控制。

型号说明：

VB3201-比例积分电动二通阀 浮点型

VB3301-比例积分电动三通阀 浮点型

VB3202-比例积分电动二通阀 调节型

VB3303-比例积分电动三通阀 调节型

上海立盾比例积分阀工作原理

比例阀是由阀门和执行器组成（执行器的结构和原理请详见执行器说明书）

比例阀在执行器的作用下，阀杆带动阀瓣做上升或下降运动，改变阀瓣与阀座间的流通面积，以便调节并控制介质的流量。

材质说明和技术数据

说明

VB3201    VB3301   VB3202  VB3302



材料

阀体/阀盖

黄铜

阀座/阀环

黄铜

阀杆

不锈钢AISI302

阀杆密封件

双层V型及O型组合 丁腈橡胶密封件，聚四氟乙烯密封套

额定压力

1.6Mpa

流体介质

热水、冷冻水

介质温度

2℃~120℃

流量特性

等百分比/线性

泄漏率

不大于KV值的0.05%

连接方式

法兰连接

配套

电动

执行器

型号

VA3101

VA3102

运作控制

可逆 递增（浮点式）控制

比例式控制正向或逆向（0-10V/4-20ma）

电机种类

双向同步电机

电气额定值

24V AC 50Hz 2.7VA

技术参数

阀门型号

口径

配套执行器

连接方式

形式

流量系数

（Kv)

***大压差

（Mpa)

阀杆行程

(mm)

VB3201/2

25





VA3100

螺纹连接

二通

10

0.6

25

VB3201/2

32

螺纹连接

16

0.55

25

VB3201/2

40

螺纹连接

25

0.5

25

VB3201/2

50

螺纹连接

40

0.45

25

VB3201/2

65

法兰连接

63

0.4

25

VB3301/2

25





VA3100

螺纹连接

三通

10

0.6

25

VB3301/2

32

螺纹连接

16

0.55

25

VB3301/2

40

螺纹连接

25

0.5

25

VB3301/2

50

螺纹连接

40

0.45

25

VB3301/2

65

法兰连接

63

0.4

25
