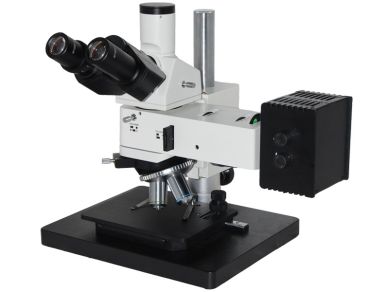

ICM-100DIC微分干涉工业检测显微镜

型号:	ICM-100DIC
产地:	上海
产地类别:	国产工具显微镜

索取资料及报价

产品介绍

一、仪器简介：

工业检测显微镜适用于对工件表面的组织结构与几何形态进行显微观察。采用优良的无限远光学系统与模块化功能设计理念，可以方便升级系统，实现偏光观察, DIC观察等功能，导柱升降装置，可以快速调整工作台与物镜之间的距离，适用于不同厚度工件检测。机械移动式载物平台有效定位工件观察部位。调焦机构采用圆柱滚子导向传动，机构升降平稳。产品适用于精密零件，集成电路，包装材料等产品检测。

二、性能特点：

★ 采用优良的无限远光学系统，可提供**的光学性能。
★ 紧凑稳定的高刚性主体，充分体现了显微操作的防振要求。
★ 符合人机工程学要求的理想设计，使操作更方便舒适，空间更广阔。
★ 机械式移动载物平台，适合于显微观察或多试样快速检测。
★ 模块化的功能设计，可以方便升级系统，实现暗场观察等功能。

技术参数

标准配置：

型号	ICM-100DIC
目镜	大视野 WF10X(视场数Φ22mm)
物镜	LMPlan5X/0.12 DIC工作距离：15mm
	LMPlan10X/0.3 DIC 工作距离：10.5mm
	LMPlan 20X/0.4 DIC 工作距离：4.47 mm
	无限远平场消色差物镜 PL L50X/0.70 工作距离：3.68mm
目镜筒	30˚倾斜,瞳距调节范围53～75mm.
调焦机构	粗微动同轴调焦,带粗动手轮松紧度调整装置,微动格值:2.0μm
转换器	五孔(内向式滚珠内定位)
工作台	机械式工作台，外形尺寸：185mmX140mm，移动范围：横向:35mm，纵向:30mm
照明系统	12V50W卤素灯，亮度可调
照明系统	内置视场光栏、孔径光栏、(黄、蓝、绿、磨砂玻璃)滤色片转换装置，推拉式检偏器与起偏器
DIC插板	适用于 LMPlan5X/LMPlan10X/LMPlan20 DIC物镜

选配件：

名称	类别/技术参数
目镜	大视野 WF10X(视场数Φ18mm) ,格值0.1mm/格
物镜	无限远平场消色差物镜 PL L40X/0.60 工作距离：3.98 mm
	无限远平场消色差物镜 PL L60X/0.70 工作距离：2.08mm
	无限远平场消色差物镜 PL L80X/0.80 工作距离：1.25 mm
	无限远平场消色差物镜 PL L100X/0.85 工作距离：0.40 mm
CCD接头	0.5X
CCD接头	0.5X 带分划尺,格值0.1mm/格
摄像仪	USB输出带成像系统及测量系统（像素可选）
	HDMI/WIFI输出带成像系统及测量系统
	平板电脑显示仪（安卓、win10系统可选）
