产品型号

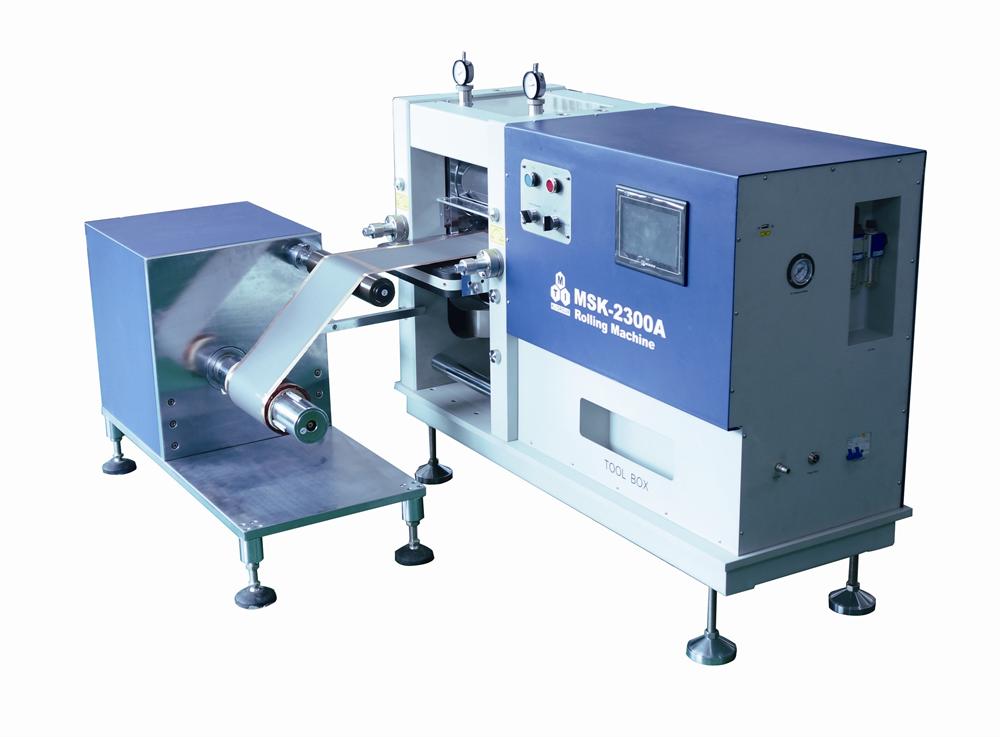

MSK-2300A液压平衡电动对辊机+收放卷

主要特点

1、可通过触摸屏控制轧制力（1T-25T）。

2、PLC可跟踪采集轧制力与轧制密度（厚度）的关系，以线性图的方式显示在PLC屏幕上，且具有历史数据储存功能及数据输出打印功能。

3、极片材料**次轧制，可一次轧掉被轧物原厚度的30%-35%（如需要轧制的更薄，必须进行多次轧制，每次轧制量建议5μm）。

4、数字压力表与RS232PC端口连接，记录和显示压力变化（软件可根据客户要求额外定制，需另加成本）。

5、装有纠偏仪可自动纠偏，以确保被辊轧的基片收卷时不发生偏离。

技术参数

1、电源：208V-240V AC 50Hz/60Hz 单相

2、功率：2KW

3、轧辊尺寸：Ø200mm×330mm

4、轧辊硬度：HRC60-62

5、有效轧辊宽度：<250mm

6、可调间隙：0.050mm-1mm，可通过双侧的间隙调节旋钮调整

7、公差：0.003mm

8、轧辊速度数值：1m/min- 6m/min，可通过数字控制器来调整

9、轧制平整度：±0.0025mm

10、轧制力：1T-25T

11、压缩空气：150psi

产品规格

尺寸：辊轧机 1200mm×420mm×800mm；重量：1000 kg（2200lbs）

注意事项

1、为了避免生锈，每次使用后必须用丙酮来清洗，保持表面的干燥。

2、样品的测试可根据客户的实际要求进行。

序号

材质类别

轧制力

材料宽度

材料厚度

**次可轧掉厚度的百分比

多次轧制可轧掉厚度极限的百分比

备注

1

双面电池极片

15T

≤300mm

≤0.3mm

30%-35%

50%-55%

不同材料、不同厚度、不同宽度、不同压力以及涂层材密度不同，轧掉厚度的百分比也不一样

2

单面电池极片

15T

≤300mm

≤0.15mm

20%-30%

40%-45%

3

有色金属

20T

≤300mm

≤4.0mm

5%-10%

无限
